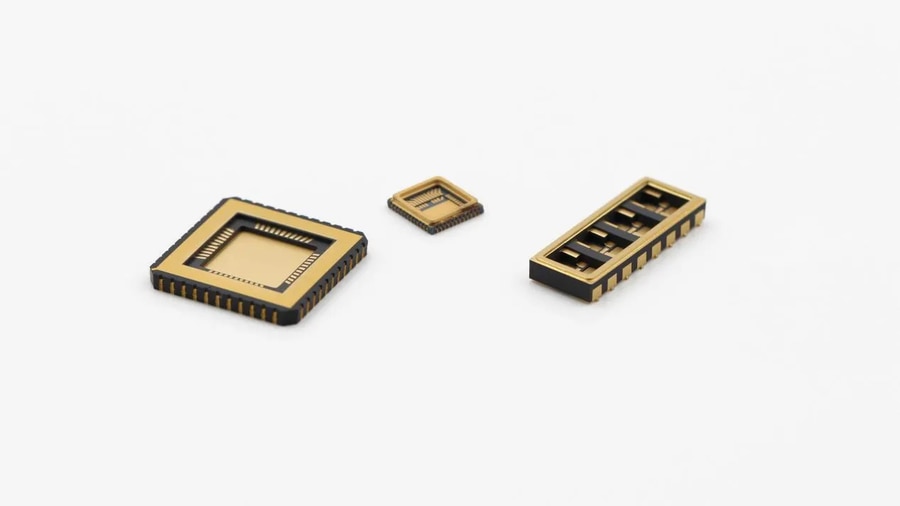

Emballage céramique pour les systèmes micro-électromécaniques

{{{sourceTextContent.subTitle}}}

Emballage céramique pour les systèmes micro-électromécaniques (MEMS) : solutions pour les environnements difficiles

{{{sourceTextContent.description}}}

Contrairement aux dispositifs à fonction unique fabriqués selon les techniques traditionnelles, les microsystèmes électromécaniques (MEMS) sont des systèmes de dispositifs électromécaniques contrôlables de petite taille qui intègrent des structures micromécaniques, des capteurs, des actionneurs et des composants électroniques. Ce type de produit présente de nombreux avantages, notamment sa petite taille, son poids léger, son faible coût, sa faible consommation d'énergie, sa grande fiabilité, sa productibilité en masse, sa facilité d'intégration et sa mise en œuvre intelligente. Cela signifie également que l'encapsulation doit non seulement protéger les composants microélectroniques internes des impuretés extérieures, mais aussi fournir un environnement physique stable et contrôlable pour la structure interne. Les différents types de produits MEMS ont tous des processus de fabrication uniques et des formes d'emballage spécifiques. Les emballages en céramique, en raison de leur excellente étanchéité à l'air, de leurs propriétés thermomécaniques exceptionnelles, de leur isolation et de leur stabilité thermique, offrent généralement de meilleures performances globales en matière de protection de la fiabilité à long terme que les emballages en métal ou en plastique.

Matériaux et caractéristiques des emballages céramiques couramment utilisés

Oxyde d'aluminium (Al₂O₃) : Faible coût, excellentes propriétés d'isolation, couramment utilisé dans les substrats de capteurs et les boîtiers d'emballage.

Il s'agit du matériau d'emballage céramique le plus largement utilisé et le plus mature sur le plan technologique. Ses avantages résident dans ses excellentes performances globales et son coût de fabrication relativement faible. Sa résistivité élevée (jusqu'à 10¹⁴ Ω-cm) et sa rigidité diélectrique élevée garantissent également d'excellentes propriétés d'isolation électrique. Cependant, sa conductivité thermique est relativement plus faible que celle du nitrure d'aluminium, et il ne convient pas aux scénarios à densité de puissance extrêmement élevée.

Nitrure d'aluminium (AlN) : conductivité thermique élevée, adapté à la dissipation thermique des dispositifs MEMS de haute puissance.

Sa conductivité thermique peut atteindre 170-200 W/m-K, ce qui est plusieurs fois supérieur à celle de l'alumine. Par ailleurs, son coefficient de dilatation thermique est très proche de celui des puces en silicium. Cela permet de réduire considérablement la contrainte thermique générée par le boîtier sur la puce lorsque la température change, améliorant ainsi la durée de vie et la stabilité de l'appareil dans des environnements à température élevée. C'est pourquoi on le trouve couramment dans l'emballage des DEL de haute puissance, des systèmes lidar, des puces informatiques de haute performance et des capteurs MEMS tactiques.

Nitrure de silicium (Si₃N₄) : Très solide et résistant aux produits chimiques, il convient aux MEMS dans les environnements difficiles.

L'avantage réside dans ses propriétés mécaniques globales exceptionnelles, en particulier sa ténacité à la rupture et sa résistance à la flexion extrêmement élevées, qui peuvent fournir une protection inégalée contre les chocs et les vibrations pour les structures MEMS sensibles. Toutefois, son coût de fabrication est plus élevé que celui de l'alumine. Il est généralement utilisé dans des scénarios où les exigences en matière de fiabilité et de résistance mécanique sont extrêmement élevées, plutôt que dans des produits électroniques grand public sensibles aux coûts.
