Application d'amplificateurs haute tension dans les essais de décharge partielle sous tension continue harmonique superposée

{{{sourceTextContent.subTitle}}}

Nom de l'expérience : Essai de décharge partielle sous tension continue harmonique superposéeÉquipement d'essai : Haute

{{{sourceTextContent.description}}}

Nom de l'expérience : Essai de décharge partielle sous tension continue harmonique superposée

Matériel d'essai : Amplificateur haute tension, oscilloscope, générateur de forme d'onde, transformateur de courant haute fréquence, etc.

Configuration de l'essai de décharge partielle sous tension continue harmonique superposée

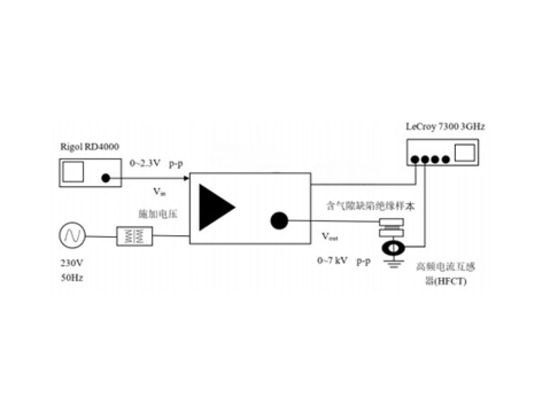

Figure 1 : Dispositif d'essai de décharge partielle sous tension continue harmonique superposée

Processus expérimental :
La figure 1 illustre la génération de tension harmonique et le dispositif de mesure de la décharge partielle. Tout d'abord, une forme d'onde basse tension est générée par le générateur de forme d'onde, puis amplifiée au niveau de la tension d'essai par l'intermédiaire de l'amplificateur haute tension. Cette tension est appliquée à l'échantillon isolé de décharge d'entrefer pour la mesure de la décharge partielle. L'échantillon d'isolation contient un défaut d'entrefer d'un rayon de 0,6 mm. Pendant le test, la vitesse de montée maximale de la sortie de tension de l'amplificateur est de 214 V/μs. Un transformateur de courant à haute fréquence (HFCT) est utilisé pour mesurer les caractéristiques de décharge partielle du défaut. L'amplificateur haute tension peut amplifier la basse tension d'entrée par un facteur de 2000, ce qui facilite la génération de tensions d'essai avec des harmoniques superposées en courant continu. Les données de décharge partielle sont enregistrées par l'oscilloscope à un taux d'échantillonnage de 250 MS/s.

Résultats expérimentaux :

Résultats de la mesure de la décharge partielle sous tension harmonique superposée

Figure 2 : Résultats de la mesure de la décharge partielle sous tension harmonique superposée

À l'aide du dispositif d'essai illustré à la figure 1, des essais de décharge partielle sous tension continue harmonique superposée ont été réalisés. Les résultats des essais sont présentés dans les figures 2(a-c).

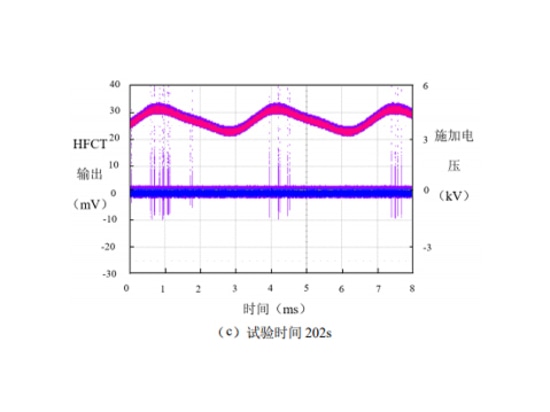

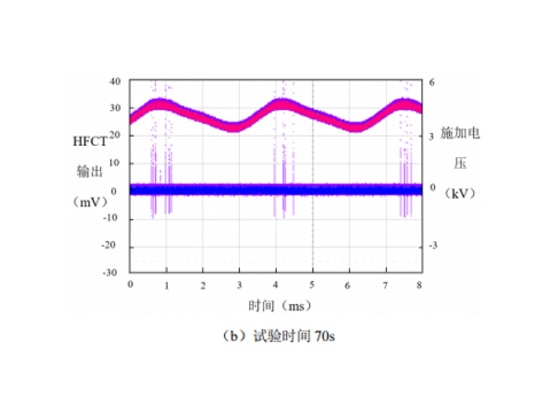

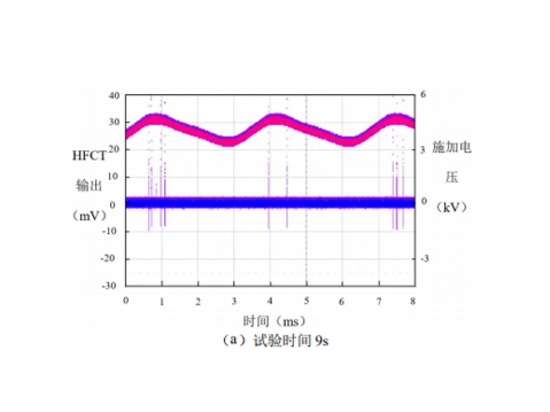

Les figures 2(a-c) montrent le comportement de décharge de l'entrefer isolé sous une tension continue harmonique superposée. La figure (a) présente les données de décharge cumulées depuis l'instant d'initiation de la décharge (enregistré comme 0 s) jusqu'à 9 s. On peut observer que les décharges se produisent principalement à proximité des pics positifs des harmoniques de tension. La figure (b) présente les données de décharge cumulées sur 70 s, où le nombre d'impulsions de décharge partielle continue d'augmenter à mesure que le nombre de cycles harmoniques s'accroît. La figure (c) présente les données de décharge cumulées sur 202 s, où les impulsions de décharge partielle près des crêtes positives des harmoniques deviennent plus prononcées, et le nombre de décharges augmente encore.

En comparant les figures 2(a-c), il est évident qu'au fur et à mesure que l'expérience progresse, le nombre de décharges partielles augmente et les caractéristiques de la décharge deviennent plus distinctes, principalement concentrées près des crêtes positives des harmoniques de tension appliquées.

Recommandation concernant l'amplificateur haute tension : Amplificateur haute tension ATA-7100

Spécifications et paramètres de l'amplificateur haute tension ATA-7100

Figure : Spécifications et paramètres de l'amplificateur haute tension ATA-7100

Xi'an Aigtek Electronics est une entreprise de haute technologie spécialisée dans la recherche, le développement, la production et la vente d'instruments de mesure électroniques, notamment d'amplificateurs de puissance, d'amplificateurs haute tension, de sources de signaux de puissance, de préamplificateurs pour signaux faibles, de sources de tension de haute précision et de sources de courant de haute précision, offrant aux utilisateurs des solutions d'essai compétitives. Aigtek est devenu un fournisseur d'instruments à grande échelle avec une large gamme de produits dans l'industrie, et des unités de démonstration sont disponibles pour un essai gratuit.
