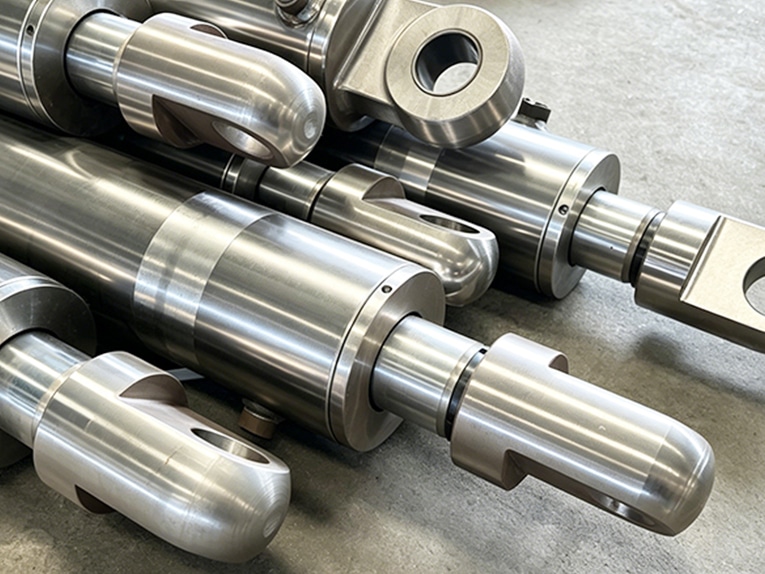

Tubes adoucis et tiges chromées assortis pour les vérins - EAST AI

{{{sourceTextContent.subTitle}}}

La qualité d'un vérin hydraulique dépend à la fois de celle de son alésage et de celle de sa tige. Comment harmoniser les tolérances, la finition et les conditions de fonctionnement d'un tube rodé et d'une tige chromée pour obtenir des vérins fiables.

{{{sourceTextContent.description}}}

Le « tueur silencieux » des vérins hydrauliques : vos composants « parfaits » tombent en panne tous ensemble

Vous vous êtes procuré un tube honé de la plus haute qualité auprès d’un fournisseur de premier plan. Vous l’avez associé à une tige chromée haut de gamme provenant d’un autre fournisseur. Les deux ont passé haut la main le contrôle à la réception. Pourtant, six mois plus tard, votre vérin fuit, les joints sont brûlés et la tige est rayée.

La réalité est une vérité dérangeante pour de nombreux constructeurs : dans un vérin hydraulique, le tube et la tige ne sont pas des éléments indépendants. Ils forment un système coordonné, et le joint d’étanchéité en est le point de jonction.

Lorsque les ingénieurs traitent l’alésage et la tige comme des achats distincts, ils créent sans le savoir un dangereux « cumul de tolérances ». Un tube parfaitement usiné selon la tolérance H8 et une tige impeccablement rectifiée selon la tolérance h9 peuvent tout de même, une fois assemblés, présenter un déséquilibre catastrophique. Pourquoi ? Parce que le joint d’étanchéité ne tient pas compte des fiches techniques individuelles. Ce qui compte pour lui, c’est le jeu, l’état de surface et la circularité au niveau de l’interface entre les deux éléments.

Dans notre dernière analyse technique approfondie, Eastai Technology décortique les facteurs critiques que la plupart des équipes d’approvisionnement négligent :

Niveaux de tolérance : comment un appariement H8/h9 peut silencieusement entraîner l’extrusion du joint ou une usure prématurée si la plage de jeu n’est pas conçue de manière intentionnelle.

Le paradoxe de l’état de surface : pourquoi un hachurage de 0,4 micron sur votre alésage, combiné à un état de surface de 0,2 micron sur la tige, peut créer un blocage hydraulique ou une voie de fuite.

Pressions nominales : cette seule incompatibilité de spécifications qui vous oblige à réduire les performances de l’ensemble de votre vérin pour l’adapter au composant le plus faible.

Il existe une règle géométrique spécifique que notre équipe d’ingénieurs utilise pour éliminer le risque de cumul des tolérances avant même que la première coupe ne soit effectuée — et elle est rarement abordée dans les manuels d’usinage standard.

Si vous êtes un fabricant de vérins lassé de devoir résoudre des défaillances inexpliquées des joints, ou un responsable des achats cherchant à réduire votre coût total de possession, voici l’article que vous devez lire avant votre prochain bon de commande.
