Qu'est-ce que le serrage angulaire ?
{{{sourceTextContent.subTitle}}}
Tournevis électrique intelligent, tournevis servo, système de serrage intelligent
{{{sourceTextContent.description}}}
Dans l'industrie manufacturière moderne, le simple fait d'atteindre le couple cible ne suffit plus à garantir la fiabilité d'un assemblage boulonné. À mesure que les produits deviennent plus légers, plus précis et que leur sécurité revêt une importance croissante, les fabricants adoptent de plus en plus le serrage angulaire afin d'obtenir une charge de serrage constante et d'améliorer la qualité de l'assemblage.
De la production automobile à l’assemblage de batteries, en passant par l’automatisation industrielle et la fabrication électronique, le contrôle couple-angle est devenu l’une des stratégies de serrage les plus fiables.
Dans cet article, nous allons expliquer :
Ce qu’est le serrage angulaire
Comment cela fonctionne
Pourquoi il est plus fiable que le serrage par couple seul
Où il est couramment utilisé
Comment les visseuses électriques intelligentes rendent le serrage angulaire plus précis
Qu’est-ce que le serrage angulaire ?
Le serrage angulaire est une méthode de fixation qui contrôle l’angle de rotation d’une fixation une fois qu’un couple prédéfini a été atteint.
Au lieu de s’arrêter immédiatement lorsque le couple cible est atteint, l’outil de serrage continue de faire tourner le boulon d’un angle spécifié, tel que :
45°
90°
180°
360°
Cette rotation contrôlée allonge le boulon d’une valeur prévisible, générant ainsi une force de serrage plus homogène.
La séquence de serrage type est la suivante :
Serrer jusqu’au couple de pré-serrage.
Détecter le point de contact de l’assemblage.
Poursuivre la rotation d’un angle prédéfini.
Terminer le serrage.
L’allongement du boulon étant directement lié à la force de serrage, le serrage angulaire offre généralement une bien meilleure uniformité de précharge que les méthodes basées uniquement sur le couple.
Pourquoi le couple seul ne suffit parfois pas
Le couple n’est qu’un indicateur indirect de la force de serrage.
En effet, environ 85 à 90 % du couple de serrage est absorbé par le frottement, tandis que seule une petite partie contribue réellement à la précharge du boulon.
De nombreuses variables influencent le frottement :
Le revêtement de surface
La lubrification
L’état des rondelles
La qualité du filetage
Les différences de matériaux
Les tolérances de fabrication
Par conséquent, deux boulons serrés exactement au même couple peuvent produire des forces de serrage très différentes.
C’est pourquoi les assemblages critiques s’appuient de plus en plus sur un contrôle « couple + angle » plutôt que sur le couple seul.
Comment fonctionne le serrage par angle ?

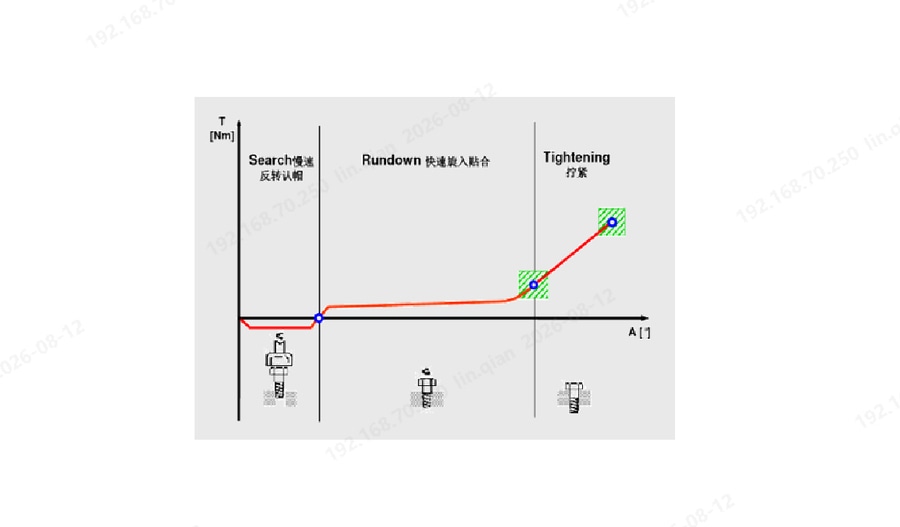

Un processus typique de serrage par couple et angle se déroule en plusieurs étapes.
Étape 1 : Serrage rapide
La visseuse fait tourner rapidement la fixation jusqu’à ce que les surfaces d’assemblage commencent à entrer en contact.
Cette étape privilégie la productivité plutôt que la précision.
Étape 2 : Détection du point de serrage optimal
L’outil identifie le point où l’assemblage est complètement en place.
Les tournevis intelligents modernes déterminent ce point en surveillant les variations de la courbe de couple.
Il est essentiel de trouver le bon point de serrage optimal, car c’est à partir de là que commence la mesure d’angle suivante.
Étape 3 : Serrage angulaire
Une fois le couple de serrage optimal atteint, l’outil continue de tourner selon un angle précisément programmé.
Exemples :
Couple 8 Nm + 90°
Couple 20 Nm + 180°
Couple 50 Nm + 120°
L’angle peut être personnalisé en fonction des différentes tailles de boulons, des matériaux et de la conception des assemblages.
Étape 4 : Vérification
Les systèmes de serrage intelligents enregistrent :
Le couple final
L’angle de rotation
La courbe de serrage
Le résultat du cycle
L’horodatage
Les informations relatives à l’opérateur ou au poste
Ces enregistrements permettent une traçabilité complète de la production.
Avantages du serrage angulaire
1. Une force de serrage plus homogène
Le serrage angulaire réduit les variations de précharge dues aux variations de frottement.
Cela permet d’obtenir une qualité de fixation plus stable d’un lot de production à l’autre.
2. Sécurité accrue des produits
De nombreux assemblages critiques pour la sécurité nécessitent une précharge précise des boulons.
Exemples :
Châssis automobiles
Systèmes de direction
Ensembles de freins
Batteries de véhicules électriques
Machines industrielles
Le contrôle de l’angle permet de garantir que chaque boulon atteigne la force de serrage prévue.
3. Meilleure répétabilité du processus
Même lorsque le frottement varie légèrement d’une pièce à l’autre, le serrage angulaire offre des résultats plus homogènes que le contrôle basé uniquement sur le couple.
Cela améliore la répétabilité de la fabrication.
4. Meilleur suivi de la qualité
Les contrôleurs modernes génèrent des courbes de serrage complètes, permettant aux ingénieurs de détecter :
Le filetage endommagé
Les composants manquants
Un positionnement incorrect
Les anomalies au niveau des assemblages
L'usure des outils
Cela permet une détection précoce des défauts avant que les produits ne quittent la chaîne de production.
Serrage par couple vs serrage angulaire
Caractéristique Serrage par couple Serrage angulaire
Variable de contrôle Couple Couple + angle de rotation
Cohérence de la force de serrage Modérée Élevée
Sensibilité au frottement Élevée Moins élevée
Stabilité du processus Bonne Excellente
Collecte de données Basique Exhaustive
Idéal pour les assemblages critiques Limité Oui
Applications typiques du serrage angulaire
Le serrage angulaire est largement utilisé partout où la fiabilité des assemblages est essentielle.
Construction automobile
L’assemblage d’un véhicule comporte des milliers de fixations filetées.
Parmi les applications typiques, on peut citer :
Assemblage du moteur
Châssis
Suspension
Systèmes de direction
Fixation des roues
Assemblage des sièges
Batteries de véhicules électriques
Les systèmes de batteries nécessitent une précharge précise pour garantir l’étanchéité et la sécurité électrique.
Le serrage angulaire permet de maintenir une compression constante sur l’ensemble des modules de batterie.
Équipements d’automatisation industrielle
Les servosystèmes, les structures robotiques et les machines de précision nécessitent souvent une précharge répétable des boulons afin de maintenir une précision de positionnement à long terme.
Fabrication de composants électroniques
Les produits électroniques de grande valeur nécessitent un serrage contrôlé pour éviter :
L'arrachement du filetage
La déformation des composants
Le desserrage des fixations
Les tournevis intelligents à angle contrôlé améliorent la cohérence des processus.
Pourquoi les tournevis électriques intelligents sont-ils essentiels ?
Le serrage angulaire exige bien plus qu’un simple tournevis à embrayage standard.
Un tournevis électrique intelligent comprend généralement :
Un codeur haute résolution
Un capteur de couple de précision
Un servomoteur en boucle fermée
Un contrôleur en temps réel
Des algorithmes couple-angle
Ces technologies permettent au système de mesurer simultanément et avec précision le couple et l’angle de rotation.
Il en résulte une plus grande précision de serrage et une visibilité totale sur le processus.
Comment les tournevis électriques intelligents Danikor facilitent le serrage à angle contrôlé
Alors que l’assemblage industriel continue de s’orienter vers la fabrication numérique, Danikor a développé des tournevis électriques intelligents conçus pour les applications de serrage de haute précision.
Parmi leurs principales fonctionnalités, on peut citer :
Contrôle haute précision du couple et de l’angle
Les tournevis intelligents Danikor intègrent des capteurs de couple de précision et des codeurs haute résolution, permettant un contrôle précis en boucle fermée à la fois du couple et de l’angle de rotation.
Stratégies de serrage multiples
Le contrôleur prend en charge des méthodes de serrage programmables, notamment :
Contrôle du couple
Contrôle de l’angle
Couple + angle
Serrage en plusieurs étapes
Stratégies de serrage en douceur
Stratégies de serrage à fond
Les fabricants peuvent configurer différents programmes de serrage pour différents produits sans changer de matériel.
Analyse en temps réel de la courbe de serrage
Le système surveille en continu :
La courbe de couple
La courbe d’angle
La vitesse de serrage
La durée du cycle
Cela permet de détecter des conditions de serrage anormales avant que les produits défectueux ne passent à l’étape suivante de la fabrication.
Traçabilité complète des données
Les systèmes de serrage intelligents Danikor peuvent communiquer avec les systèmes MES, les automates programmables (PLC) et les plateformes d’automatisation industrielle via des protocoles de communication industriels.
Chaque cycle de serrage peut être enregistré à des fins de gestion de la qualité et de traçabilité de la production.
Large éventail d’applications industrielles
Les tournevis électriques intelligents Danikor conviennent aux domaines suivants :
Assemblage automobile
Fabrication de véhicules à énergie nouvelle
Production de packs de batteries
Assemblage électronique
Automatisation industrielle
Fabrication d’appareils électroménagers
Fixation industrielle générale
Foire aux questions
Le serrage angulaire est-il plus précis que le serrage par couple ?
Oui. Comme il contrôle l’allongement du boulon après avoir atteint un couple de référence, le serrage angulaire produit généralement une force de serrage plus constante que le serrage par couple seul.
Chaque assemblage nécessite-t-il un serrage angulaire ?
Non. Le contrôle de couple standard est suffisant pour de nombreuses applications industrielles générales. Cependant, les assemblages critiques pour la sécurité ou nécessitant une grande répétabilité bénéficient souvent d’un contrôle couple-angle.
Quel équipement est nécessaire pour le serrage angulaire ?
Le serrage angulaire nécessite un système de serrage intelligent capable de mesurer à la fois le couple et l’angle de rotation. Celui-ci comprend généralement une visseuse électrique à servocommande, un codeur, un capteur de couple et un contrôleur programmable.
Le serrage angulaire peut-il améliorer la qualité du produit ?
Oui. Il réduit les variations de précharge, améliore la cohérence de l’assemblage, permet la traçabilité du processus et aide à détecter les anomalies de fixation avant l’inspection finale.
Conclusion
Alors que les exigences de qualité en matière de fabrication ne cessent d’augmenter, le serrage angulaire est devenu l’une des méthodes les plus efficaces pour obtenir une précharge de boulon constante et des performances de fixation fiables.
Par rapport au contrôle basé uniquement sur le couple, le serrage couple-angle offre une meilleure répétabilité, une sécurité accrue et des données de qualité exhaustives, ce qui en fait la solution privilégiée pour les applications dans les secteurs de l’automobile, des véhicules électriques, de l’électronique et de l’automatisation industrielle.
Pour les fabricants souhaitant mettre en œuvre des solutions de serrage numériques, les outils intelligents équipés d’un contrôle en boucle fermée du couple et de l’angle — tels que les tournevis électriques intelligents de Danikor — offrent la précision, la traçabilité et la flexibilité requises pour les lignes de production avancées d’aujourd’hui.
