Défis et solutions pour le serrage des panneaux de porte automobiles
{{{sourceTextContent.subTitle}}}
Défis et solutions pour le serrage des panneaux de porte automobiles
{{{sourceTextContent.description}}}

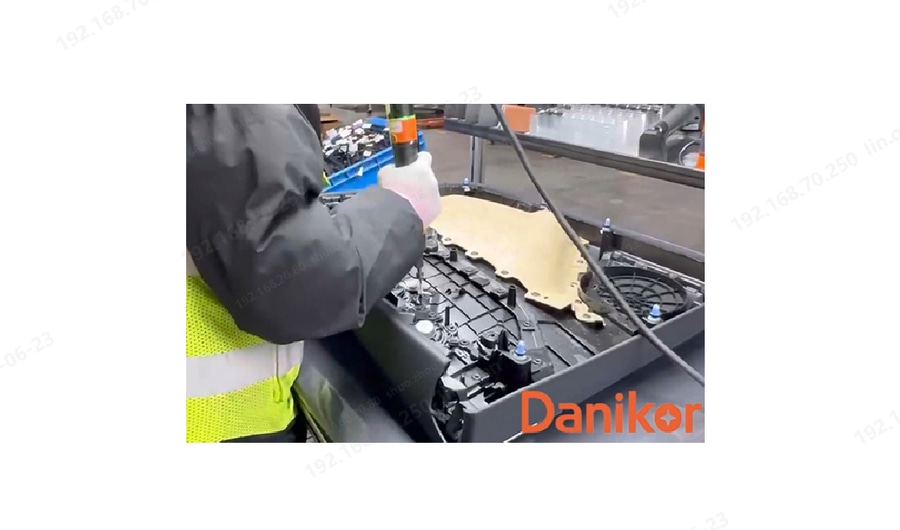

Le serrage et l’assemblage des panneaux de porte automobiles constituent un processus essentiel dans l’intégration des garnitures intérieures des véhicules. Bien que cela puisse sembler être une simple opération de vissage, cette tâche présente en réalité de nombreuses difficultés techniques dues à des facteurs tels que la diversité des matériaux et l’espace restreint.
Nous analyserons les difficultés de serrage et les solutions intelligentes pour les panneaux de porte automobiles à partir de quatre dimensions clés : la précision, le temps de cycle, la stratégie de serrage et les données de serrage.
I. Dimension « Précision » : le conflit entre les matériaux souples et les exigences de haute précision
Défis liés au serrage des panneaux de porte :
Déformation et fluage des matériaux : les panneaux de porte sont principalement constitués de plastique (PP, ABS) ou de matériaux composites, dont le substrat est relativement souple. Lors du serrage des vis, le plastique est sujet à la déformation ou à la relaxation des contraintes. Cela signifie que même si la vis est correctement serrée à ce moment-là, la force de précharge résiduelle peut diminuer de manière significative au fil du temps. Si le couple est légèrement trop faible, l’assemblage n’est pas sûr ; s’il est légèrement trop élevé, le trou dans le plastique peut être abîmé ou endommagé. Cela exige une très grande précision de contrôle du couple de la part de l’outil de serrage.
Avantages du tournevis de serrage intelligent Danikor :
Capteur de haute précision : le tournevis de serrage intelligent Danikor est équipé d’un capteur de couple de haute précision intégré, capable de détecter en temps réel les variations de couple les plus infimes.
Contrôle par algorithme de haute précision développé en interne : il atteint une précision 6σ de ±5 % sur toute la plage de mesure. De plus, dans des conditions de processus de ±5 %, il atteint une valeur Cmk > 1,67, ce qui améliore considérablement la régularité du serrage.
II. Dimension du temps de cycle : goulots d’étranglement en termes d’efficacité dus à la multiplicité des postes et aux longs trajets
Défis liés au serrage des panneaux de porte :
Nombre élevé et emplacements dispersés des vis : les panneaux de porte comportent généralement 10 à 15 points de serrage répartis sur des composants tels que les lève-vitres, les serrures de porte, les haut-parleurs et les cartes mères.
Trous profonds et interférences dues aux obstacles : de nombreux points de serrage sont situés profondément à l’intérieur des renfoncements des poignées ou des compartiments de rangement, ce qui ralentit l’entrée et la sortie des outils traditionnels.
Takt-temps de production serré : le temps alloué à l’assemblage des panneaux de porte est limité, ce qui laisse une faible marge d’erreur au niveau des points de serrage individuels.
Avantages du tournevis de serrage intelligent Danikor :
Équipé d’un moteur sans balais haute performance, atteignant une vitesse maximale de 3 000 tr/min, ce qui améliore à la fois l’efficacité et les performances.
Algorithme de servocommande avec réponse instantanée du couple, ce qui améliore le temps de cycle de serrage.
III. Dimension de la stratégie de serrage : conditions de raccordement complexes
Défis liés au serrage des panneaux de porte :
Déformation et écrasement des panneaux de garniture.
Glissement et atténuation du couple entraînant des bruits de cliquetis au niveau de la porte.
Mauvais alignement des trous et arrachement du filetage.
Jeux irréguliers au niveau des panneaux de porte.
Absence de surveillance en cas de serrage manquant ou incorrect.
Impossibilité de retracer les données de qualité.
Les panneaux de porte automobiles sont des structures composites souples multicouches composées de tôle, de panneaux de garniture en plastique et de joints en caoutchouc. Ils sont soumis à diverses contraintes, notamment les tolérances d’assemblage au niveau de la position des trous, une répartition inégale des contraintes sur plusieurs points de serrage et l’utilisation conjointe de boulons de spécifications différentes. Les outils de serrage traditionnels, qui n’utilisent qu’un seul processus de couple, ne peuvent pas mettre en œuvre des stratégies de serrage complexes telles que le pré-serrage par étapes, la relaxation des contraintes, le contrôle de la vitesse variable et le serrage symétrique pas à pas. Cela peut entraîner une série de défauts d’assemblage, notamment :
Avantages du tournevis de serrage intelligent Danikor :
Stratégies de base : contrôle de la vitesse, contrôle du couple, contrôle de l’angle, contrôle de l’angle/contrôle du couple.
Stratégies avancées : contrôle du couple de serrage, méthode couple-angle, délai d’attente, maintien à vitesse nulle, serrage au couple, serrage par impulsions électriques, couple et angle.
Il offre un large éventail de stratégies de serrage :
Ces stratégies garantissent que chaque vis atteigne son état de fixation optimal.
IV. Données de serrage : exigences élevées en matière de traçabilité et de prévention des erreurs
Défis liés au serrage des panneaux de porte :
Risque de serrage manqué ou incorrect : avec un si grand nombre de vis sur un panneau de porte, les opérateurs peuvent facilement en oublier une. Cela pourrait entraîner des problèmes ultérieurs, tels que des bruits de cliquetis au niveau de la porte, voire des risques pour la sécurité (par exemple, un support de capteur d’airbag mal fixé).
Impossibilité de retracer la qualité en amont : les outils pneumatiques traditionnels ou les outils non motorisés ne permettent pas d’enregistrer les données de processus.
Avantages du tournevis de serrage intelligent Danikor :
Une protection efficace contre les erreurs et une traçabilité des données : le processus de serrage est surveillé en temps réel (couple, durée et angle), ce qui permet d’identifier avec précision les anomalies telles que les vis flottantes ou les filets abîmés. Il s’interface directement avec le MES (système d’exécution de la fabrication), prenant en charge les fonctions d’enregistrement, de stockage et de téléchargement des données, ce qui rend les résultats de serrage entièrement traçables.
Grâce à la mise en œuvre du système de serrage intelligent Danikor, l’assemblage des panneaux de porte automobiles passe d’opérations manuelles traditionnelles à un assemblage numérique, programmé et intelligent, relevant ainsi avec succès le double défi de l’efficacité et de la qualité dans l’assemblage intérieur.
