Quels sont les scénarios pour lesquels les trois principaux outils de serrage de boulons conviennent ?

{{{sourceTextContent.subTitle}}}

Fabricant d'outils de serrage de boulons, tournevis électrique à couple réglable, tournevis à limitation de couple

{{{sourceTextContent.description}}}

Un boulon peut sembler minuscule, mais la qualité de sa fixation est directement liée à la sécurité des grandes machines, des installations énergétiques et même des vaisseaux spatiaux. Pour garantir l'étanchéité de ces connexions, les outils de serrage ont évolué, passant de la force brute à un contrôle précis, puis à une intégration intelligente. Actuellement, les principaux outils de serrage de l'industrie sont principalement divisés en trois catégories : les clés dynamométriques manuelles, les clés hydrauliques et les pistolets dynamométriques électriques. Chacune a ses propres atouts et joue un rôle irremplaçable sur différents fronts industriels. Cet article propose une analyse approfondie des détails techniques et des scénarios d'application de ces trois types d'outils de serrage.

I. La clé dynamométrique : Le "scalpel" dextrogyre

La clé dynamométrique est l'un des outils de serrage les plus classiques et les plus utilisés. Ses principales valeurs sont la "portabilité", la "contrôlabilité" et la "haute précision"

1. Caractéristiques techniques et classification

Les clés dynamométriques s'appuient généralement sur des mécanismes à ressort internes ou des capteurs électroniques pour mesurer le couple.

Type d'indicateur/de cadran : Affiche directement la valeur actuelle du couple. Convient à l'étalonnage en laboratoire ou à des scénarios exigeant une surveillance étroite du processus de fixation.

Type préréglé (clé à cliquet) : Emet un son clair lorsque le couple défini est atteint ; c'est l'outil de serrage manuel le plus courant sur les lignes de production.

Type à affichage numérique : Fournit un retour d'information en temps réel grâce à des capteurs de haute précision ; non seulement très précise, elle est également capable d'enregistrer des données - la "force de pointe" parmi les outils de serrage manuel.

2. Principaux scénarios applicables

La portabilité des clés dynamométriques les rend irremplaçables dans les scénarios suivants :

Maintenance des équipements et services sur le terrain : Dans les espaces confinés ou les environnements extérieurs sans alimentation électrique ou pneumatique, les outils de serrage manuels sont le dernier recours de l'ingénieur.

Étalonnage du couple et vérification secondaire : Utilisés pour vérifier si le rendement d'autres outils de serrage automatisés est conforme aux normes, ils constituent le point de contrôle final du contrôle de la qualité.

Tâches de fixation dispersées et peu fréquentes : Assemblage en laboratoire, réglages de petites machines-outils, etc. - aucun câblage complexe n'est nécessaire, l'appareil est prêt à l'emploi.

Inconvénient : Les outils de serrage manuels dépendent de l'intervention humaine. Si l'opérateur applique une force excessive ou adopte une mauvaise posture, même l'outil le plus précis peut entraîner des écarts dans la précharge finale du boulon.
II. La clé hydraulique : L'"Hercule" de l'industrie

Face à des boulons surdimensionnés nécessitant des dizaines de milliers de Newton-mètres, la force humaine et les petits moteurs électriques s'avèrent insuffisants. C'est à ce moment-là que l'on a besoin d'outils de serrage à alimentation hydraulique - les clés hydrauliques.

1. Principe de fonctionnement et avantages

Les outils de serrage hydrauliques utilisent la pression générée par une station de pompage hydraulique pour entraîner le cylindre, qui à son tour fait tourner le mécanisme à cliquet.

Rendement très élevé : Le couple de sortie varie de plusieurs centaines de Nm à plus de cent mille Nm, ce qui permet de serrer facilement des boulons de grand diamètre (tels que M36 et plus).

Structure compacte : La source d'énergie se trouvant dans la station de pompage externe, la tête de clé elle-même peut être relativement petite et s'intégrer dans les espaces étroits de nombreux équipements lourds.

2. Scénarios applicables et limites

Ces outils de serrage robustes sont utilisés toute l'année dans les secteurs de l'infrastructure et de l'énergie lourde :

Production d'énergie éolienne : Fixation des boulons de connexion des tours et des boulons des pales.

Industrie pétrochimique : Scellement et fixation de plaques de brides, nécessitant souvent l'utilisation simultanée de plusieurs outils de serrage hydrauliques pour assurer une répartition uniforme de la force.

Construction navale et exploitation minière : Assemblage de grands composants structurels.

Inconvénient : Les outils de serrage hydrauliques doivent être reliés à des stations de pompage et à des tuyaux encombrants. Ils ont des vitesses de fixation lentes et présentent des risques de contamination par fuite d'huile, ce qui les rend inadaptés aux environnements de chaînes de montage rapides.

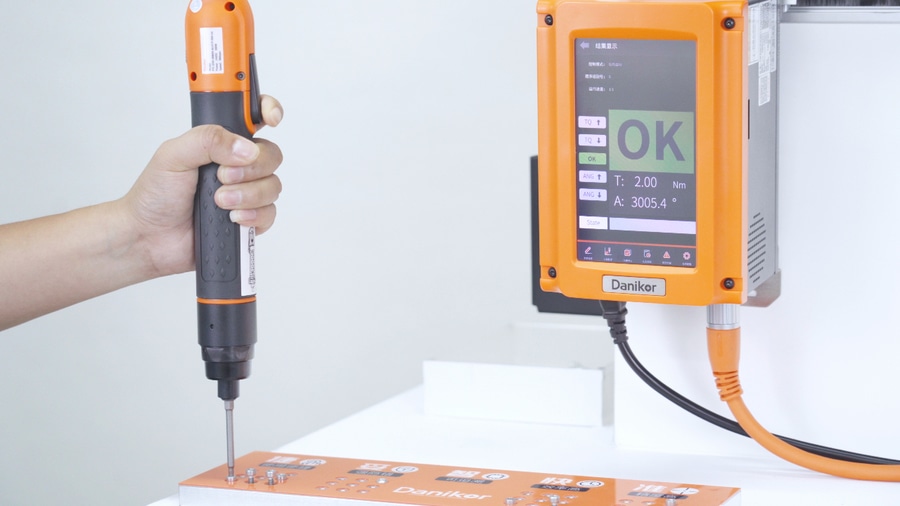

III. Tournevis dynamométrique électrique : Le "cerveau numérique" de la fabrication intelligente

Avec les progrès de l'"industrie 4.0", les pistolets dynamométriques électriques (tournevis électriques) sont devenus les principaux outils de serrage dans des secteurs tels que la construction automobile et l'assemblage électronique. Ils sont non seulement une source d'énergie, mais aussi un terminal pour les données.

1. Principe de fonctionnement et avantages

Les pistolets dynamométriques électriques combinent des moteurs sans balais, des réducteurs planétaires et des capteurs de couple de haute précision, offrant les avantages fonctionnels suivants :

Rendement élevé : Les vitesses de fixation sont plusieurs fois supérieures à celles des outils manuels, et ils peuvent effectuer automatiquement le processus de "réduction rapide de la vitesse de rotation-blocage".

Contrôle à plusieurs niveaux : Peut définir des stratégies de serrage complexes pour s'assurer que les boulons se trouvent dans la plage de déformation plastique optimale.

Prévention et détection des erreurs : Les outils de serrage électrique intelligents peuvent identifier des défauts tels que des filetages endommagés, des filetages croisés ou un serrage incomplet, et déclencher des alarmes immédiates.

2. Applications de scénarios : De l'automatisation totale à la traçabilité totale

Dans les chaînes de production à grande échelle, le rôle des outils de serrage électriques est considérablement amplifié :

Robots de verrouillage entièrement automatisés : Les pistolets électriques sont intégrés à l'extrémité des bras robotisés et coopèrent avec les systèmes d'alimentation automatique pour réaliser des opérations de fixation entièrement sans personnel.

Intégration du système MES : Les données de couple, les courbes et les horodatages de chaque boulon sont téléchargés dans le système de l'usine. Si des problèmes de qualité surviennent des années plus tard, les données de fixation peuvent être retracées grâce au numéro de série.

Dans les domaines où la sécurité est essentielle, tels que l'aérospatiale, les appareils médicaux et les systèmes de freinage automobile, les normes nationales ou industrielles exigent généralement une traçabilité des données à 100 %. Dans ce contexte, les outils de serrage dotés de capacités numériques deviennent un seuil d'entrée plutôt qu'une configuration optionnelle.
