Comment un tournevis dynamométrique électrique permet-il de contrôler le couple et l'angle ?

{{{sourceTextContent.subTitle}}}

Tournevis électrique à couple, tournevis électrique industriel, tournevis servo intelligent

{{{sourceTextContent.description}}}

Dans les domaines de la construction automobile, de l'aérospatiale et de l'assemblage d'équipements électroniques de précision, la qualité du processus de fixation détermine directement la sécurité et la durabilité du produit. Outil "vedette" de la chaîne d'assemblage, le tournevis dynamométrique électrique a depuis longtemps remplacé les outils pneumatiques traditionnels et est devenu la norme en matière de fixation de haute précision. Mais comment une visseuse électrique dynamométrique peut-elle garantir que chaque boulon réponde exactement aux exigences prédéfinies ? Cet article analyse en profondeur la manière dont les visseuses dynamométriques électriques utilisent ces deux composants essentiels pour contrôler en boucle fermée le couple et l'angle.

Les premiers outils de fixation s'appuyaient sur le débrayage de l'embrayage ou sur l'expérience de l'opérateur pour prendre des décisions, une méthode qui était fortement influencée par l'environnement, la friction et les facteurs humains. L'essence d'un tournevis dynamométrique électrique moderne est un système électromécanique intégré miniaturisé qui combine un servomoteur, un mécanisme de réduction de précision et un système de détection intelligent.

Un tournevis dynamométrique électrique n'a que deux tâches principales :

Quelle est la force à produire ? (Contrôle du couple)

Combien de tours faut-il faire pour serrer (contrôle de l'angle) ?

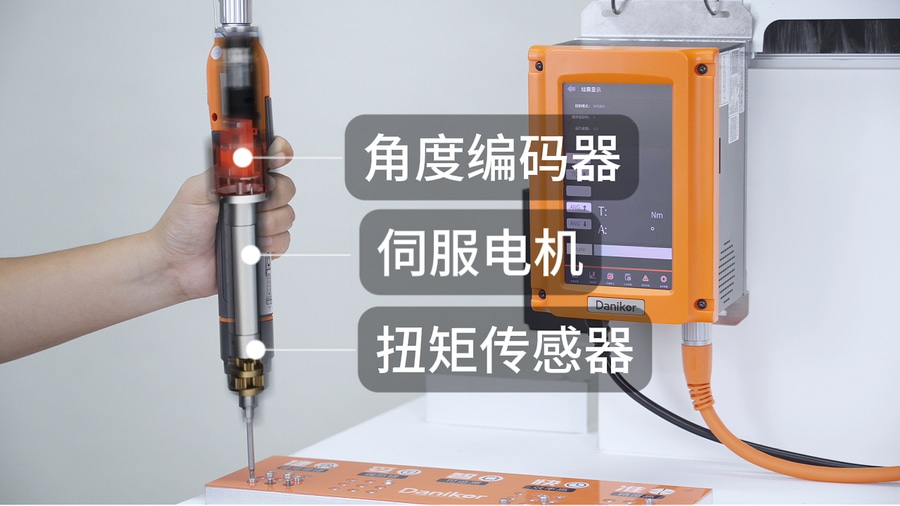

Pour accomplir ces deux tâches, le tournevis dynamométrique électrique construit en interne un système complexe de retour d'information en temps réel, qui repose sur la coopération étroite de deux "capteurs" principaux : le capteur de couple et le codeur d'angle.
I. Capteur de couple : Le "sens du toucher" du tournevis dynamométrique électrique

Le couple est l'indicateur le plus intuitif pour évaluer la qualité de la fixation. Les visseuses électriques à couple utilisent généralement des capteurs de couple dynamiques pour obtenir des données en temps réel.

Principe de fonctionnement : des jauges de contrainte à résistance de haute précision sont généralement fixées à l'arbre d'entraînement du tournevis dynamométrique électrique. Lorsque le tournevis dynamométrique électrique fournit de l'énergie, l'arbre d'entraînement produit une minuscule déformation élastique de torsion. Cette déformation entraîne une variation de la résistance des jauges de contrainte, qui est convertie en signaux de tension de niveau microvolt par l'intermédiaire d'un pont de Wheatstone.

Mesure dynamique et rétroaction en boucle fermée : Contrairement aux clés dynamométriques statiques, les tournevis dynamométriques électriques effectuent des mesures dynamiques pendant la rotation. Le capteur est situé à l'extrémité de sortie du réducteur, capable de détecter directement le couple réel appliqué au boulon. Lorsque le couple mesuré atteint la valeur prédéfinie, le système de contrôle envoie immédiatement une commande de freinage au moteur.
II. Codeur angulaire : Les "yeux" du tournevis dynamométrique électrique

Si le capteur de couple est chargé de percevoir la "force", le codeur angulaire est chargé d'enregistrer le "déplacement" Dans les visseuses électriques à couple, le contrôle de l'angle est crucial pour identifier le phénomène de "faux couple".

Principe de fonctionnement : les tournevis électriques à couple utilisent généralement des codeurs incrémentaux ou des codeurs magnétiques intégrés à l'arrière du servomoteur. Pour chaque rotation du moteur, le codeur génère un nombre spécifique de signaux d'impulsion. Étant donné que la visseuse électrique à couple est équipée en interne d'un réducteur à rapport élevé, le contrôleur peut obtenir la résolution angulaire précise de l'arbre de sortie en calculant l'angle de rotation du moteur et en le divisant par le rapport de réduction.

Processus de contrôle : Pendant le processus de fixation, le tournevis dynamométrique électrique tourne d'abord en mode couple jusqu'au point de fixation, généralement un petit seuil de couple (par exemple, 10 % du couple final). Le codeur commence alors à compter. En surveillant l'angle de rotation entre le point d'appui et le point final, le tournevis dynamométrique électrique peut déterminer si le filetage est dénudé ou si des corps étrangers provoquent une situation de "flottement".
Conclusion

Le contrôle d'un seul couple a ses défauts. Par exemple, si des débris sont coincés entre les filets, le tournevis dynamométrique électrique peut atteindre rapidement le couple prédéfini, mais le boulon n'est pas réellement serré. Pour résoudre ces problèmes, les tournevis électriques à couple adoptent une stratégie composite de "contrôle du couple + surveillance de l'angle" ou de "contrôle de l'angle + surveillance du couple" Cette double architecture de contrôle en boucle fermée transforme avec succès le processus de fixation mécanique complexe en opérations numériques quantifiables, contrôlables et programmables.
