Comment choisir entre les modules d'alimentation par soufflage et d'aspiration par le vide dans l'entraînement automatique des vis ?

{{{sourceTextContent.subTitle}}}

Module d'alimentation par soufflage, module d'aspiration par le vide, entraînement automatique des vis

{{{sourceTextContent.description}}}

Dans les systèmes de vissage automatique, la méthode d'alimentation affecte directement la stabilité du serrage, la durée du cycle et l'adaptabilité du poste de travail. Actuellement, les solutions courantes comprennent principalement deux formes : l'alimentation par soufflage et l'alimentation par aspiration. Ces deux méthodes diffèrent considérablement en termes de principes structurels, de méthodes de support des vis et d'adaptabilité spatiale, de sorte qu'une sélection raisonnable doit être effectuée en fonction des conditions de travail spécifiques.

I. Quelles sont les conditions courantes d'interférence de serrage dans le vissage automatique ?

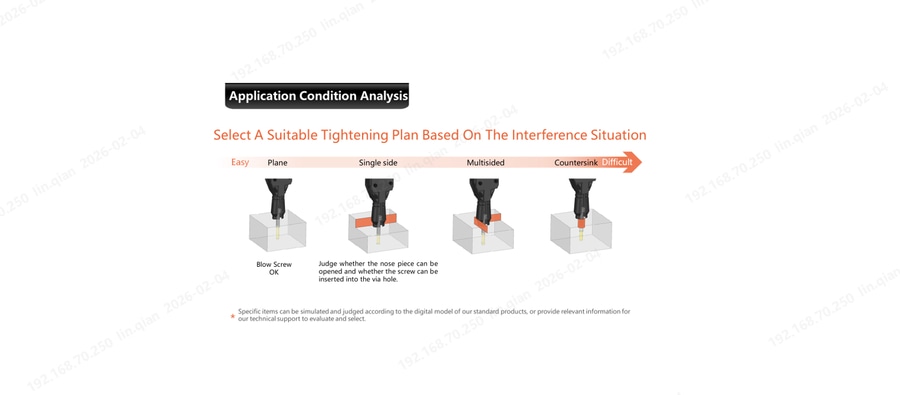

Dans les chaînes d'assemblage automatisées, selon la complexité de la structure spatiale autour de la position du trou de serrage, les conditions d'interférence courantes peuvent être divisées en quatre catégories :

- Non-ingérence planaire : Pas d'obstructions autour de la position du trou, difficulté de serrage la plus faible

- Interférence d'un seul côté : Des murs verticaux ou des structures existent d'un côté de la position du trou, ce qui nécessite une évaluation de la direction d'ouverture de la tête du tournevis

- Interférence sur plusieurs côtés : Il existe des interférences dans plusieurs directions, ce qui exige des normes plus strictes pour l'alimentation des vis et les voies d'entrée des trous

- Interférence avec les trous fraisés : Le point de serrage est situé sous la surface du produit, avec une faible profondeur de trou et une faible distance par rapport au bord, ce qui rend le serrage plus difficile

Lorsque le degré d'interférence augmente, la difficulté de sélection des modules de serrage augmente également en conséquence.
Face à différentes conditions d'interférence de serrage, différents types de solutions de modules de serrage doivent être adoptés pour garantir que, lors du serrage, la tête du tournevis entraîne la vis pour qu'elle pénètre dans le trou en douceur et sans obstruction. En général, il existe deux formes de modules - l'alimentation par soufflage et l'alimentation par aspiration - pour éliminer les effets d'interférence et garantir un serrage réussi. Dans différentes conditions d'interférence, quelles sont les règles utilisées pour choisir entre l'alimentation par soufflage et l'alimentation par aspiration ?

II. Qu'est-ce qu'un module d'alimentation par soufflage ? Quel est son principe de fonctionnement ?

Un module d'alimentation par soufflage est une solution automatique d'alimentation et de serrage de vis qui transporte les vis vers la tête de la visseuse par le biais d'un flux d'air. Son fonctionnement typique comprend

Les vis sont soufflées vers la tête de vissage par un flux d'air

Les mâchoires de serrage de la tête de vissage supportent la vis et exposent une certaine longueur

Le module se déplace jusqu'à la position du trou de serrage

Les mâchoires de serrage s'ouvrent et exécutent l'action de serrage

Cette méthode a une structure simple et un cycle d'action rapide, ce qui en fait une solution courante pour le vissage automatique.

III. Quelles sont les conditions d'interférence qui conviennent à la sélection des modules d'alimentation par soufflage ?

Lorsque les conditions suivantes sont réunies, les modules d'alimentation par soufflage sont recommandés en priorité :

Image montrant trois scénarios avec des paramètres dimensionnels :

① Lorsque L-L1-d-2 > H, sélectionner la forme d'alimentation par soufflage ;

② Lorsque L-L1-d-2 < H, et S > B/2, la forme d'alimentation par soufflage est facultative ;

③ Si la direction A-A ne fonctionne pas, tourner la tête du tournevis de 90°, et lorsque S > A/2, la forme d'alimentation par soufflage est optionnelle ;
- Convient aux conditions de serrage sans interférence planaire ou d'interférence unilatérale

- Pour les interférences unilatérales, les directions gauche-droite et avant-arrière répondent aux exigences d'espace de mouvement de la tête de la visseuse

- Une fois que la vis est soutenue par les mâchoires de serrage, elle expose une certaine longueur et peut passer à travers le trou de serrage d'environ 2 mm

- Le sens d'ouverture de la mâchoire de serrage n'entre pas en collision avec la structure de la pièce à usiner

IV. Qu'est-ce qu'un module d'aspiration par le vide ? Quelle est la différence avec les modules d'alimentation par soufflage ?

Les modules d'aspiration sous vide introduisent une structure d'adsorption sous vide basée sur l'alimentation par soufflage. Ses principales caractéristiques sont les suivantes

- Après le serrage de la vis sur la tête du tournevis, la vis est aspirée par le tube d'aspiration en utilisant l'adsorption par le vide. Le tube d'aspiration envoie la vis dans la position du trou de serrage, puis complète l'action de serrage

Par rapport aux modules d'alimentation par soufflage, les modules d'aspiration par le vide ont une plus grande capacité d'adaptation dans des conditions d'interférence complexes.

V. Quelles sont les conditions d'interférence qui conviennent à la sélection des modules d'aspiration par le vide ?

Image montrant les paramètres dimensionnels du module d'aspiration

- Lorsque S > D/2+2, la forme d'aspiration peut être sélectionnée

- Lorsque le rapport longueur/diamètre de la vis est favorable au soufflage, utiliser le module de soufflage et d'aspiration

- Lorsque le rapport longueur/diamètre de la vis est trop faible et ne convient pas au soufflage, utiliser le module de prise et de mise en place
Face à des espaces d'installation et des conditions d'interférence différents, le choix du module de serrage approprié est la condition préalable essentielle pour garantir l'efficacité de l'assemblage et la qualité du serrage.
