Comment réaliser un vissage sans poussière dans la fabrication de dispositifs médicaux ?

{{{sourceTextContent.subTitle}}}

Le vissage dans la fabrication de dispositifs médicaux

{{{sourceTextContent.description}}}

Dans le domaine de la production de dispositifs médicaux, la propreté est l'élément essentiel qui détermine la qualité et la sécurité des produits. La structure interne des dispositifs médicaux est précise et complexe, et même de minuscules particules de poussière ou des débris métalliques peuvent entraîner de graves dangers. C'est pourquoi les exigences en matière d'absence de poussière dans l'assemblage des dispositifs médicaux sont bien plus élevées que pour les produits industriels ordinaires. En tant que processus critique de l'assemblage, le verrouillage des vis est devenu l'un des principaux défis techniques que les fabricants de dispositifs médicaux doivent relever. Cet article explique en détail comment réaliser un verrouillage de vis sans poussière.

1. Optimiser la structure de la vis d'alimentation pour réduire la production de contaminants

L'alimentateur de vis est l'un des principaux dispositifs du processus de verrouillage, et sa conception structurelle a une incidence directe sur la quantité de contaminants produits. Les distributeurs de vis traditionnels utilisent souvent un mécanisme d'alimentation vibrant, qui trie et transporte les vis dans la trémie par le biais de vibrations à haute fréquence. Cette méthode produit facilement une grande quantité de débris métalliques en raison de la friction intense entre les vis et entre les vis et la paroi de la trémie. Pour répondre aux exigences de propreté élevées de l'assemblage des dispositifs médicaux, il est nécessaire de choisir un alimentateur de vis de type étagé présentant des caractéristiques de faible contamination afin de réduire la production de débris à la source.

L'alimentateur de vis à étages utilise un cylindre pour entraîner une plaque de poussée dans un mouvement alternatif, ce qui permet aux vis de s'élever régulièrement, étape par étape, sans vibration ou friction violente, réduisant ainsi fondamentalement la probabilité de production de débris métalliques. En outre, le fond de la trémie est percé de trous et associé à un composant d'adsorption sous vide personnalisé pour former un environnement de pression négative continue, qui peut absorber en temps réel la poussière et les débris fins dans la trémie, réalisant ainsi un nettoyage préliminaire des vis.
2. Configurer les composants de nettoyage des pistes pour améliorer la purification en milieu de processus

Au fur et à mesure que les vis sont transportées le long de la piste vibrante droite jusqu'au mécanisme de coupe, des composants de nettoyage dédiés peuvent être ajoutés des deux côtés de la piste. Ces composants utilisent la technologie de nettoyage par soufflage d'air directionnel pour pulvériser un flux d'air propre sur la surface de la vis et les interstices du filetage avec une pression d'air contrôlable (qui peut être ajustée en fonction des spécifications de la vis et des types d'impuretés), réalisant ainsi une purification secondaire en profondeur. Cela permet non seulement d'éliminer efficacement la poussière, les taches d'huile, les débris métalliques et les autres impuretés de l'ordre du micron attachées aux vis pendant le stockage et le transport, mais aussi d'éviter les rayures ou les changements de position qui peuvent être causés par les méthodes de nettoyage traditionnelles. La conception des composants de nettoyage s'adapte parfaitement au rythme de transport de la piste vibrante droite, ce qui garantit un nettoyage sans affecter la stabilité du transport des vis.
3. Ajouter des modules de nettoyage externes pour obtenir un dépoussiérage en profondeur

Après le nettoyage par soufflage de la piste d'alimentation, il peut rester de fines particules de poussière ou des débris fortement adsorbés sur la surface de la vis, en particulier dans les parties cachées telles que les interstices de filetage et les petits trous de la tête de la vis, qui sont difficiles à nettoyer en profondeur avec un soufflage ordinaire. Pour résoudre ce problème, un module de nettoyage externe peut être ajouté entre la vis d'alimentation et la buse de verrouillage afin de réaliser une purification en profondeur grâce à la technologie de dépoussiérage par aspiration. Le module adopte une structure fermée. Lorsque la vis est acheminée vers le module de nettoyage, l'aspiration sous vide à haute intensité peut extraire les impuretés résiduelles des interstices.

Le système d'aspiration du module de nettoyage externe doit être équipé d'un dispositif de filtration efficace. Les contaminants collectés seront interceptés par le dispositif de filtrage afin d'éviter qu'ils ne pénètrent dans la pompe à vide et n'endommagent l'équipement, tout en empêchant les contaminants de retourner dans la zone de nettoyage.
4. Installer des composants de vide de buse pour éliminer la contamination sur site

Bien que le module de nettoyage externe ait permis un dépoussiérage en profondeur de la surface de la vis, dans les scénarios de production réels, il subsiste deux risques majeurs d'impuretés potentielles : Premièrement, les parties cachées telles que les micropores et les rainures de filetage sur la surface de la vis peuvent encore contenir des poussières de l'ordre du micron, des taches d'huile et d'autres éléments attachés, qui sont difficiles à pénétrer complètement avec un nettoyage conventionnel. Deuxièmement, lorsque la vis est rapidement transportée vers la buse par un flux d'air à haute pression, les collisions instantanées avec le bloc de serrage et le canal de guidage peuvent générer de minuscules débris de métal. Si ces débris pénètrent dans la pièce verrouillée avec la vis, ils peuvent également affecter la précision du dispositif médical.

Pour éviter les risques susmentionnés et améliorer encore la stabilité et la fiabilité du processus de verrouillage, il est possible d'installer un composant de nettoyage sous vide personnalisé au niveau de la buse de verrouillage. Ce composant utilise le principe de l'adsorption de la pression négative pour former un environnement local de vide poussé avant que la vis n'entre dans le processus de verrouillage, ce qui permet d'éliminer complètement les impuretés de la vis.
5. Détection de la propreté et support de données

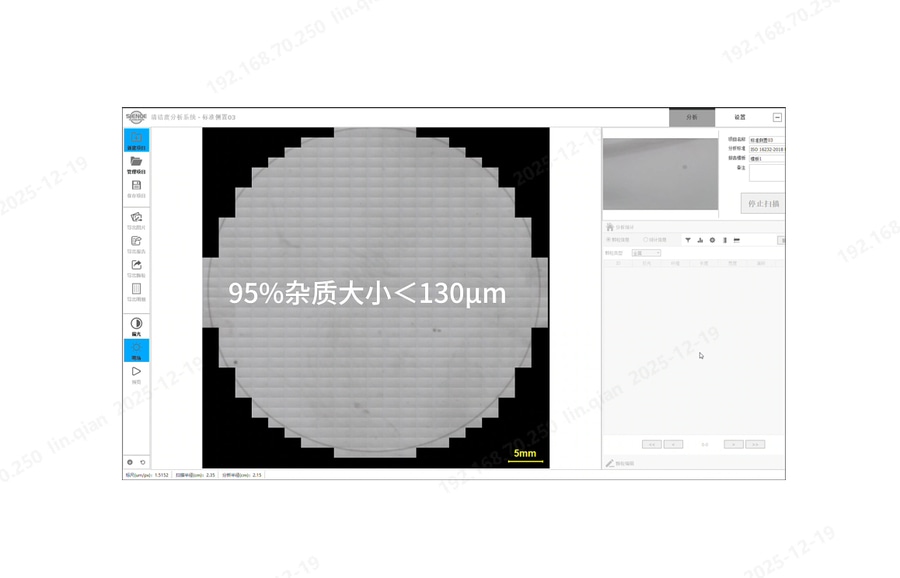

Les multiples processus de nettoyage décrits ci-dessus permettent d'améliorer efficacement la propreté des vis et du site de verrouillage. Selon les données de test réelles, cette solution peut atteindre une efficacité de nettoyage de plus de 95 % pour les particules de poussière supérieures à 130μm, ce qui répond pleinement aux exigences strictes de propreté de l'assemblage des dispositifs médicaux.

Dans le processus de production réel, il est nécessaire de tester et de vérifier régulièrement l'effet de nettoyage du système de verrouillage anti-poussière afin de garantir un fonctionnement stable de l'équipement. Dans le même temps, un système complet de maintenance des équipements doit être mis en place, en nettoyant régulièrement les composants du vide, en remplaçant les dispositifs de filtrage et en vérifiant l'état de fonctionnement des composants de nettoyage pour s'assurer que tous les équipements sont toujours dans le meilleur état de fonctionnement possible.
