Alimentation et serrage automatiques des vis dans l'industrie des turbocompresseurs

{{{sourceTextContent.subTitle}}}

Alimentation automatique des vis et serrage, Alimentation automatique des vis et serrage dans le turbocompresseur, Danikor

{{{sourceTextContent.description}}}

Les turbocompresseurs sont des composants clés dans les applications automobiles, aérospatiales et de défense. Une unité typique est constituée d'un rotor, d'un compresseur, d'un jeu de joints, d'un boîtier central et d'un système de roulements. Les tolérances d'assemblage sont extrêmement serrées, de sorte que les fabricants doivent utiliser des technologies de fabrication et de fixation de pointe et respecter des normes strictes. Voici comment les solutions de vissage et de serrage de Danikor sont appliquées dans ce secteur.

Caractéristiques des fixations dans les turbocompresseurs

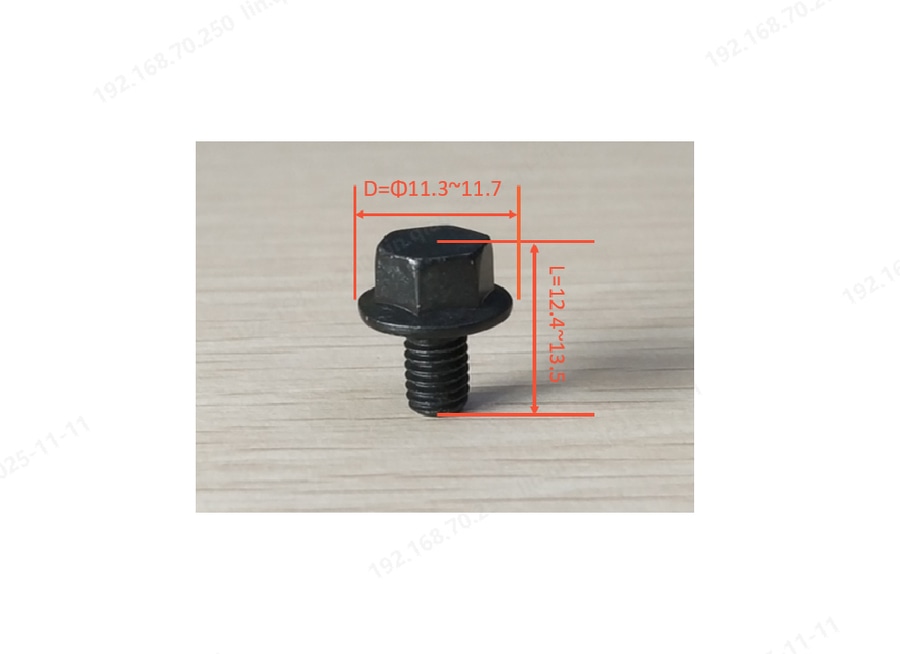

Les vis sont généralement courtes, petites, avec une tête de grand diamètre et un entraînement externe hexagonal ou Torx.
Exemple : L / D = 1,05. Lorsque le rapport longueur/diamètre est < 1,3, l'angle de contact peut descendre en dessous de 30°, ce qui crée un risque de blocage à l'intérieur du tube de soufflage.
Solutions Danikor

Module de soufflage et d'aspiration latéral - l'alimentateur à paliers achemine la vis vers une station de ramassage où elle est immédiatement aspirée et entraînée.

Module "souffler-aspirer" à nez pivotant à clé extérieure - la vis se déplace le long d'un rail jusqu'au nez et est ensuite transférée vers la station de serrage.
Couvercles de margeurs vis M2 - M24

Taux de bourrage < 0,02 %

Faible bruit - une structure spéciale réduit le bruit d'impact

Alimentation propre - pas de bol vibrant, peu de débris, module de dépoussiérage en option

Poka-yoke - ouverture du couvercle par code scanner, vérification de la longueur, etc.

Échelle de difficulté de serrage
Planaire < interférence d'un seul côté ≤ interférence de plusieurs côtés ≤ interférence de contre-alésage
Stratégie d'alimentation correspondante :
Souffler → Souffler / Souffler-aspirer → Aspirer / Souffler-aspirer → Souffler-aspirer

A. Joint planaire - module de soufflage standard

Pas d'obstacles environnants

Simple et léger

B. Interférences présentes - module d'aspiration

Obstacles autour du patron

Espaces compacts

Nez robuste

Pas de friction entre les mâchoires de la pince et le tube d'aspiration → longue durée de vie du tube

C. Petites vis LDR - aspiration latérale

Vis avec LDR < 1.3

Dégagements étroits

Obstacles à proximité

D. Grandes vis LDR - module de soufflage à nez pivotant

Pas d'obstacles environnants

Convient pour les vis longues

E. Systèmes sensibles au poids - module de serrage intégré

Faible masse mobile pour robot ou cobot

Espaces restreints

Collaboration homme-robot

Ces ensembles Danikor augmentent la précision, la vitesse et la stabilité dans l'assemblage des turbocompresseurs, donnant aux fabricants une base solide pour une production de haute qualité et en grand volume.
