Comment utiliser les logiciels de guidage graphique, les tournevis électriques intelligents et les bras dynamométriques pour assurer le contrôle de la qualité sur les postes d'assemblage manuel ?

{{{sourceTextContent.subTitle}}}

Logiciel de guidage graphique, tournevis électriques intelligents, bras dynamométriques

{{{sourceTextContent.description}}}

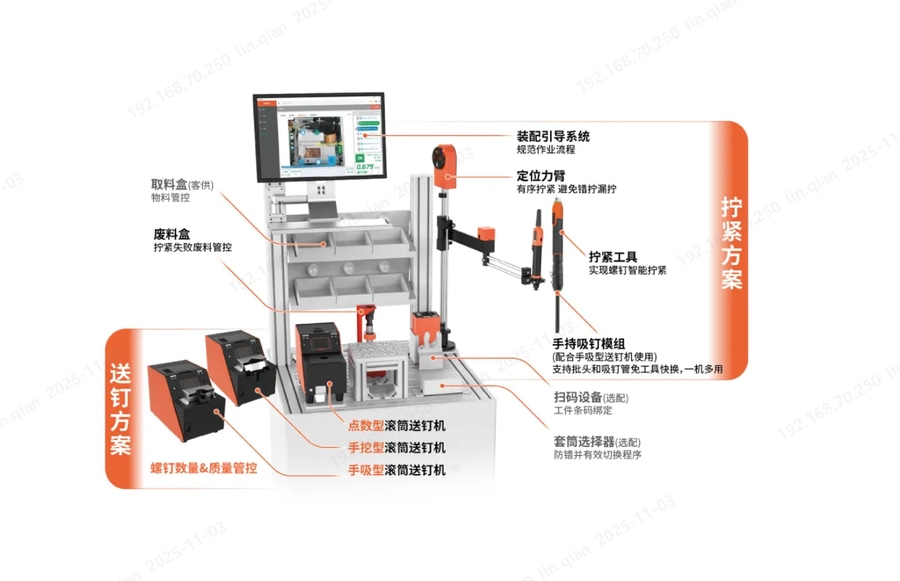

Dans les productions à faible volume et à forte mixité, les stations d'assemblage manuel sont devenues l'épine dorsale de la fabrication flexible grâce à leurs avantages fondamentaux de "changement rapide et d'adaptabilité élevée". Contrairement aux lignes automatisées, elles ne nécessitent pas de modifications coûteuses ; cependant, les opérateurs humains sont sujets à des erreurs - pièces erronées, vis manquantes, séquences inversées - dues à la fatigue, à l'inexpérience ou à des manques d'attention, qui font souvent grimper les taux de défauts à un niveau obstinément élevé. Une solution intégrée de prévention des erreurs combinant un logiciel de guidage graphique, des visseuses électriques intelligentes et des bras de couple de positionnement préserve la flexibilité des stations manuelles tout en imposant un contrôle strict du processus.

Protection contre les erreurs basée sur le guidage : Les instructions graphiques dynamiques font que chaque étape est basée sur des règles

Après qu'un opérateur a scanné le code QR sur le boîtier du produit ou sur le bon de travail, le système identifie automatiquement la variante du produit en cours et charge son organigramme d'assemblage unique. Contrairement aux modes opératoires normalisés traditionnels sur papier, l'interface logicielle présente chaque étape de manière dynamique, en indiquant la spécification de la vis, le type d'embout et l'emplacement du trou requis. Même les nouveaux employés peuvent suivre le processus sans avoir à mémoriser des séquences complexes.

Il est impossible de passer au processus suivant tant que l'étape en cours n'est pas terminée et vérifiée. Lorsqu'une spécification de vis change, le logiciel affiche une invite à changer l'embout, et un sélecteur de prise allumé indique l'emplacement correct de l'embout. Le voyant vert ne s'allume que lorsque le bon embout est retiré ; l'invite disparaît alors et l'étape suivante est déverrouillée. Dans le cas contraire, le logiciel reste sur l'écran d'invite.

Protection physique contre les erreurs : Le bras de positionnement et le verrouillage des outils éliminent les erreurs de fixation au niveau du matériel
Le bras de positionnement est le cœur de la protection physique contre les erreurs. Des encodeurs prédéfinissent les coordonnées de chaque trou de vis. Lorsque l'opérateur déplace le tournevis électrique intelligent fixé à l'extrémité du bras, les encodeurs capturent la position en temps réel et la comparent aux coordonnées cibles. Si l'écart se situe dans les limites de la tolérance, le système juge que la position est correcte et envoie un signal de déverrouillage au tournevis ; l'opérateur peut alors appuyer sur la gâchette et serrer. Si l'écart dépasse la tolérance, le système estime que la position est "incorrecte" et bloque le tournevis.

Pour les différentes variantes de produits, il n'est pas nécessaire de saisir à nouveau les données du produit ou d'enseigner à nouveau les coordonnées du trou à chaque fois. Tous les flux de processus sont préenregistrés dans le logiciel et liés aux codes-barres des produits. Au moment du changement, l'opérateur scanne simplement le code-barres du nouveau produit ; les codeurs chargent automatiquement les nouveaux paramètres de perçage, ce qui permet de répondre aux changements fréquents de variantes dans la production de faibles volumes.

Une protection contre les erreurs basée sur la qualité : Le serrage intelligent et le stockage des données rendent la qualité de l'assemblage "contrôlable et traçable"

Le tournevis électrique intelligent, l'unité d'exécution principale, intègre la détection, la transmission de données et le contrôle intelligent. Elle surveille les paramètres de serrage en temps réel ; en cas de filets flottants, de défauts de serrage ou d'autres anomalies, la visseuse s'arrête immédiatement, émet une alarme et affiche l'exception dans le logiciel de guidage, tout en enregistrant les données relatives au défaut pour un dépannage rapide.

Chaque serrage de vis génère une courbe de couple en fonction du temps qui révèle visuellement la signature du serrage pour une analyse ultérieure. Toutes les données de serrage sont synchronisées en temps réel avec le système MES de l'usine et liées au numéro de série du produit. Par la suite, l'enregistrement complet de l'assemblage d'un produit (identification de la station, identification de l'opérateur, paramètres de serrage, etc.) peut être récupéré instantanément via son numéro de série afin d'identifier les causes profondes.

En intégrant un logiciel de guidage graphique à des tournevis électriques et des bras de positionnement intelligents, les stations d'assemblage manuel peuvent bénéficier d'un contrôle intelligent : réduction considérable du nombre de pièces erronées et de vis manquantes, augmentation de l'efficacité de l'assemblage, réduction du temps de reprise et diminution des coûts de formation, de sorte que les nouveaux opérateurs deviennent immédiatement productifs - ce qui répond parfaitement à la double exigence de qualité et d'efficacité dans la production de faibles volumes et à forte mixité.
