L'alimentateur flexible - Comment fonctionne-t-il et comment résoudre les problèmes courants ?

{{{sourceTextContent.subTitle}}}

alimentateur flexible, système d'alimentation flexible, anyfeeder

{{{sourceTextContent.description}}}

Objectif

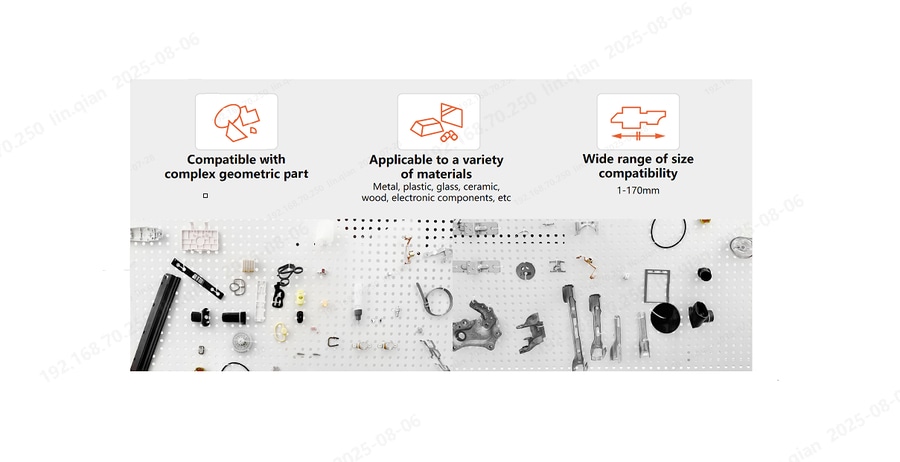

Un alimentateur flexible est un dispositif automatique d'orientation et d'alimentation. Grâce à des vibrations contrôlées, il transforme une pile de pièces aléatoires en un flux ordonné et correctement orienté qui peut être acheminé vers le poste de travail suivant ou vers une machine d'assemblage. Il est indispensable dans les secteurs des batteries, du matériel, de l'électronique, de la pharmacie, de l'alimentation, des inserts en plastique, des pulvérisateurs, des connecteurs et bien d'autres encore.

Principe de fonctionnement
L'alimentateur exploite les effets de résonance et d'interférence des ondes. Dans les unités vibrantes flexibles de Danikor, quatre moteurs à bobine mobile (les "sources de vibration") sont situés aux quatre coins intérieurs de la base. En pilotant ces moteurs à une fréquence proche de la fréquence naturelle des pièces, le bol induit une résonance qui met les pièces dans un état "actif" dans lequel elles se déplacent facilement et s'orientent.

Informations clés nécessaires à la commande

Échantillon de pièce réelle ou dessin de production.

Sens d'avance requis (fréquence de vibration).

État de la pièce et taux de production souhaités après la vibration.

Enveloppe spatiale, position de montage et alimentation électrique disponible.

Principales spécifications techniques

Alimentation nominale : AC 220 V / 110 V, 20-65 Hz

Gamme de modèles : U10 → U60 (à sélectionner en fonction de la taille de la pièce)

Modes de mouvement : haut-bas, gauche-droite, dispersion verticale, accumulation centrale

Installation et entretien de routine

Vérifier que toutes les fixations de la base de l'entraînement sont bien serrées.

Lors de l'assemblage, alignez les contrepoids de manière à ce que les trous filetés supérieurs et inférieurs correspondent.

Après avoir réglé la hauteur et la mise à niveau, boulonnez fermement la base inférieure au support ou à la plaque de montage.

Défauts courants et remèdes

A. Pas de vibration après la mise sous tension

Fusible grillé dans le contrôleur

Composant mal fixé ou endommagé

Mauvais contact entre la fiche et la prise

Pièce électrique défectueuse

B. Vitesse insuffisante

Plaque de ressort cassée ou desserrée (vérifier les vis d'élasticité).

Bobine surchauffée ou brûlée (vérifier la température de l'aimant).

C. L'alimentateur ne démarre pas

Tension d'alimentation trop faible

Câble rompu entre le bol et le contrôleur

Fusible du contrôleur grillé

Circuit ouvert de la bobine

La cuvette est coincée contre un objet dur ; la plaque supérieure ou inférieure touche l'équipement environnant

D. Vibrations faibles ou erratiques / écoulement irrégulier des pièces

Plaque de base trop fine

La table de montage manque de rigidité (épaisseur minimale de 1½" en acier ou en aluminium recommandée)

La table n'est pas de niveau

Débris à l'intérieur de la cuvette

Cycle de la machine trop rapide - les pièces glissent hors du rail

Fluctuations du réseau électrique

Le contrôleur doit être réajusté en fonction des conditions actuelles du réseau

Problèmes de pièces : hors tolérance, déformées, huileuses

Vis du bol à la base desserrées ou mal alignées

Bol trop plein

Mauvais réglage de la base

Changement de pièce - la surface du bol doit être réusinée et la base réajustée

Gardez cette liste de contrôle à portée de main ; la plupart des problèmes peuvent être résolus en quelques minutes sans outils spéciaux.
