Se concentrer sur les longues vis : Une nouvelle perspective sur l'assemblage des rétroviseurs de voiture

{{{sourceTextContent.subTitle}}}

visseuse électrique à courant, visseuse intelligente avec réglage de couple

{{{sourceTextContent.description}}}

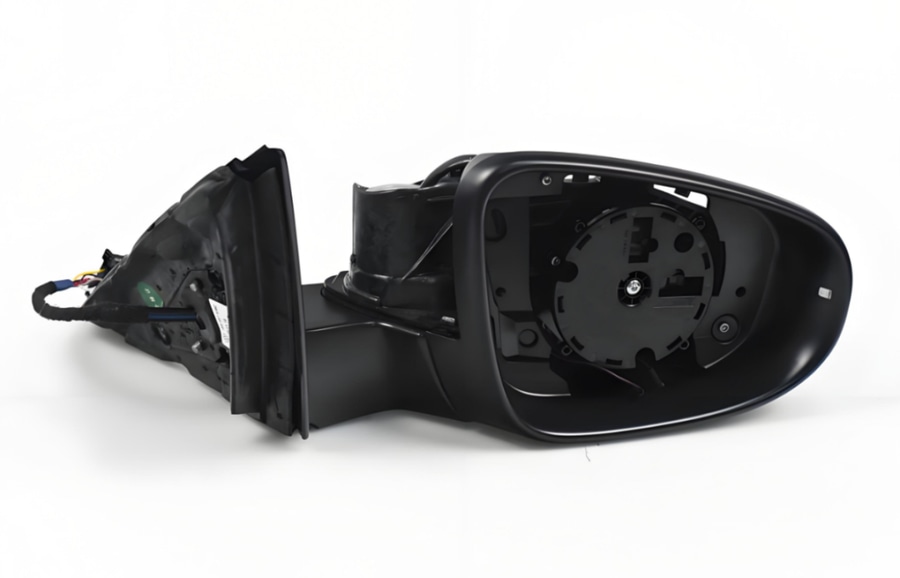

Les rétroviseurs des voitures, surnommés le "troisième œil" du conducteur, sont essentiels à la sécurité de la conduite et intègrent de multiples fonctions telles que le réglage de l'angle, le pliage et le chauffage. Cependant, le processus d'assemblage est complexe, en particulier l'étape d'assemblage des boulons, qui implique plusieurs stations de composants, notamment les couvercles supérieurs et inférieurs, les moteurs de pliage et les engrenages de direction. Pour améliorer l'efficacité de l'assemblage des boulons et l'homogénéité des produits, les fabricants de pièces automobiles utilisent couramment des systèmes automatiques d'alimentation et de serrage des vis.
Toutefois, les vis de rétroviseurs, en raison de leur grande taille et de leur rapport longueur/diamètre élevé, ainsi que de la présence d'une longue tige lisse, posent des problèmes pour le processus d'alimentation. Les méthodes conventionnelles d'alimentation vibratoire circulaire sont sujettes au blocage des vis et à un risque accru de blocage lors du soufflage des vis vers la tête du pistolet. En outre, le diamètre du filetage étant supérieur à celui de la tige, les vis peuvent facilement basculer pendant la phase de support de la tête du pistolet.

Solutions d'alimentation optimisées
1. Optimisation de la méthode d'alimentation pour les vis longues

Pour le transport automatisé de vis longues, on utilise un alimentateur de vis en escalier. Cet alimentateur réduit l'usure des vis longues et présente un faible taux de blocage des vis, ce qui garantit une alimentation continue et stable des vis.

2.Optimisation de la structure de Noozle

Compte tenu du rapport longueur/diamètre élevé et de la longue tige lisse des vis, une buse à embouchure pivotante est utilisée. En faisant passer le mécanisme de la buse entre les canaux d'alimentation des vis et les canaux de serrage, il garantit que les vis sont soufflées en douceur vers le bloc de maintien. Par rapport aux méthodes traditionnelles consistant à réduire l'angle du canal d'entrée et à allonger la longueur de la buse, la structure de la buse à embout pivotant est plus compacte et n'affecte pas l'agencement de l'espace du poste de travail. Elle peut également accueillir des vis de même spécification mais de longueurs différentes avec un faible rapport longueur/diamètre.

3. Soutien efficace pendant l'alimentation

Un cylindre de préhension est installé sur le siège de montage de la tête du pistolet. Pendant le processus de soufflage, le bloc de maintien s'ouvre activement puis se ferme après le passage de la section filetée de la vis, soutenant efficacement la partie lisse de la tige de la vis afin d'empêcher son basculement.

Solutions de serrage
En raison de la mauvaise consistance des vis de rétroviseurs ou des pièces à usiner, ou en raison du frottement pendant la reconnaissance du trou, le couple peut être conforme aux spécifications, mais l'angle de serrage peut ne pas se situer dans la plage cible, ce qui entraîne de fausses alarmes et affecte le temps de cycle de la ligne de production.

La solution de serrage utilise des outils de serrage basés sur le courant pour surveiller l'angle après que la vis a atteint la surface de contact. En fixant les limites supérieures et inférieures de l'angle en fonction des caractéristiques des assemblages souples et rigides et des processus sur site, elle peut déterminer avec précision les anomalies de serrage et assurer le contrôle de la qualité du serrage des boulons. En outre, il prend en charge la fonctionnalité de téléchargement des données pour assurer la traçabilité de l'ensemble du processus de serrage.
