Technologie de serrage flottant : Adieu aux écarts de position des trous et place à l'efficacité de l'assemblage
{{{sourceTextContent.subTitle}}}
Technologie de serrage flottant, broche de serrage, module de serrage, système de serrage de vis
{{{sourceTextContent.description}}}
Dans les ateliers de soudage en particulier, le degré d'automatisation se rapproche progressivement de 100 %. Cependant, en raison de la grande taille et des nombreuses courbes des composants de la carrosserie, les écarts dans le positionnement des dispositifs de fixation ou la précision de la fabrication dimensionnelle du boîtier du produit peuvent entraîner un manque de cohérence dans la position des trous de boulon. En outre, certains composants peuvent changer de position après le soudage, ce qui aggrave encore les problèmes de déviation des trous traversants et des trous filetés. Il en résulte un taux élevé d'échecs de serrage, ce qui affecte le temps de cycle de la ligne de production.
Solutions traditionnelles
positionnement et reconnaissance par caméra 2D : Couramment utilisée sur le marché, cette méthode présente des écarts d'angle de reconnaissance spatiale. L'imagerie par caméra n'affecte pas seulement le cycle de production et l'agencement de l'espace, mais entraîne également un cycle de débogage plus long et des coûts de matériel plus élevés.
Mécanisme flottant pour la douille et l'outil de serrage : Cette approche complique la structure globale, augmente les coûts et accroît les exigences de charge du robot.
Technologie de serrage flottant
La technologie de serrage flottant, grâce à une structure de manchon spécialement conçue, permet au manchon d'avoir un certain degré de flottaison à l'intérieur d'une fourchette. La distance de flottaison peut s'ajuster de manière auto-adaptative en fonction des changements de la longueur d'évitement. Par rapport aux solutions traditionnelles, la technologie de flottaison des manchons est plus simple et plus efficace.
Avantages de la technologie de serrage flottant
1. Compensation des déviations et entrée en douceur dans le trou
Au cours du processus d'insertion et de serrage des vis dans les trous de passage, la douille peut flotter dans une certaine plage radiale pour compenser les écarts de positionnement. En général, la plage d'écart autorisée est comprise entre 0,5 et 2,5 mm. Cela permet de résoudre des problèmes tels que la difficulté d'entrer dans le trou et les données de serrage imprécises causées par un mauvais alignement entre les trous de boulons et la douille, augmentant ainsi le taux de réussite du serrage des boulons.
2. Économies d'équipement et amélioration de l'efficacité
La solution flottante optimise la structure du dispositif de manchon lui-même. Il n'est pas nécessaire d'utiliser des caméras industrielles ou des mécanismes flottants. Cela permet non seulement de réduire le travail initial de débogage de l'équipement, mais aussi d'éviter les diagnostics de défaillance fastidieux et peu clairs au cours du processus d'assemblage. Il améliore la vitesse et la précision de l'assemblage automatisé. En outre, il permet une certaine tolérance dans les dimensions des matériaux des composants, ce qui réduit les exigences de précision des pièces et, par conséquent, les coûts de fabrication.
Divers scénarios d'application

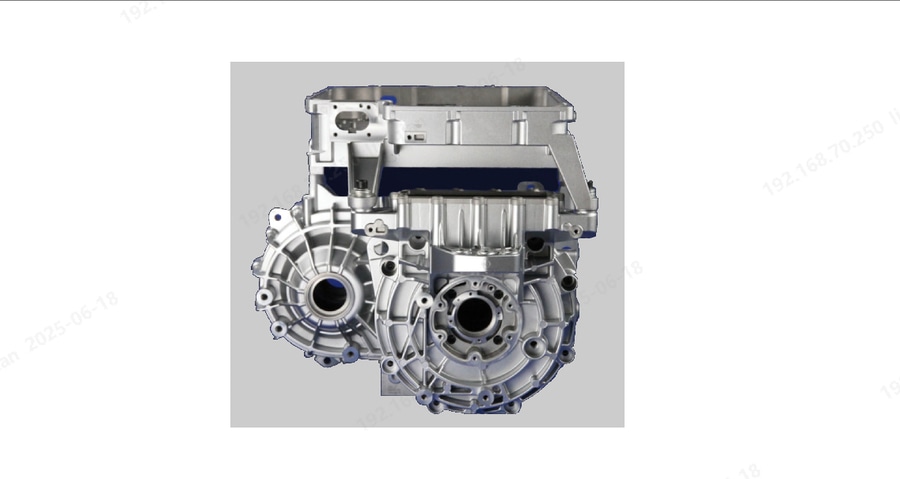

La technologie de serrage flottant, qui résout efficacement les problèmes d'écart de positionnement des trous, a un large éventail d'applications dans le domaine de l'assemblage de boulons. Elle convient à des scénarios d'assemblage tels que la carrosserie blanche, les blocs-batteries, les moteurs et les boîtiers de moteur des véhicules à énergie nouvelle. Il améliore encore la qualité et l'efficacité du serrage des boulons et apporte un soutien technique solide au développement de l'industrie.
