La clé pour mesurer la résistance de contact : comment évaluer avec précision l'« état » des connexions d'un dispositif ?

{{{sourceTextContent.subTitle}}}

La clé pour mesurer la résistance de contact : comment évaluer avec précision l'« état » des connexions d'un dispositif ?

{{{sourceTextContent.description}}}

Dans le cadre de la maintenance des réseaux électriques et des équipements industriels, on se concentre souvent sur les courants et les tensions élevés, mais on néglige fréquemment les « points de connexion », qui constituent pourtant l’élément le plus fondamental et le plus facilement ignoré. La « santé » de ces points de connexion est directement liée au fonctionnement stable de l’ensemble du système. Aujourd’hui, nous allons aborder la manière d’évaluer avec précision ces connexions critiques grâce à la mesure de la résistance de contact.

Qu’est-ce que la résistance de contact ?
En termes simples, la résistance de contact correspond à l’obstacle qui se produit lorsque le courant traverse la surface de contact de deux conducteurs (tels que les contacts d’interrupteurs, les connecteurs de câbles, les contacts de disjoncteurs, etc.). Dans un état idéal, on souhaite que la résistance soit la plus faible possible, voire quasi nulle. Cependant, dans la réalité, en raison d’une pression de contact insuffisante, de l’oxydation de la surface et de l’adhérence de salissures, la résistance de contact augmente.

Pourquoi la résistance de contact est-elle importante ?
Échauffement et consommation d’énergie : une augmentation de la résistance de contact signifie qu’à courant égal, une plus grande quantité d’énergie électrique sera convertie en énergie thermique, provoquant l’échauffement de l’équipement et des pertes d’énergie, ce qui, à long terme, accélérera le vieillissement de l’équipement.
Dommages aux contacts : la chaleur générée par une résistance de contact excessive peut entraîner la fusion ou la combustion des contacts, ce qui affecte le fonctionnement normal d’ouverture et de fermeture du commutateur, voire provoque des accidents liés à la sécurité.
Instabilité du système : un mauvais contact peut provoquer des chutes de tension locales, affectant le fonctionnement normal des équipements et pouvant même entraîner une instabilité globale du système.

Quels sont les facteurs qui influencent la résistance de contact ?
Pour effectuer une mesure précise, il est nécessaire de comprendre les facteurs d’influence :
Pression de contact : il s’agit du facteur le plus direct. Plus la pression est élevée, plus la surface de contact est grande et plus la résistance est faible.
État de la surface : une couche d’oxydation, des taches d’huile, de la poussière, etc. peuvent tous entraver le passage fluide du courant.
Surface de contact : plus la surface de contact est grande, plus le courant dispose de chemins de passage, et plus la résistance est faible.
Matériau conducteur : la conductivité varie selon les matériaux.
Des facteurs environnementaux tels que la température et l’humidité peuvent également influencer la résistance de contact.

Un outil pour mesurer la résistance de contact : l’appareil de mesure de la résistance de contact
Afin d’évaluer avec précision l’« état de santé » de la connexion, il est nécessaire d’utiliser des outils professionnels tels que des appareils de mesure de la résistance de contact. Ce type d’appareil détermine la qualité du point de connexion en mesurant avec précision de faibles valeurs de résistance.

Comment mieux mesurer la résistance de contact ?
Choisissez l’appareil approprié : assurez-vous que la précision et la plage de mesure de l’appareil répondent aux exigences de l’objet à mesurer.
Veillez à la propreté de la surface : avant la mesure, nettoyez correctement la surface de contact pour éliminer les salissures visibles et les couches d’oxyde.
Appliquez une pression adéquate : assurez-vous d’un bon contact entre la sonde de mesure et le point mesuré, et consultez le manuel de l’appareil si nécessaire.
Répétez la mesure : effectuez des mesures à différents endroits et calculez la moyenne pour obtenir des résultats plus fiables.
Norme de référence : comparez les résultats de mesure aux normes industrielles pertinentes ou aux exigences de l’équipement afin de déterminer s’ils sont conformes.

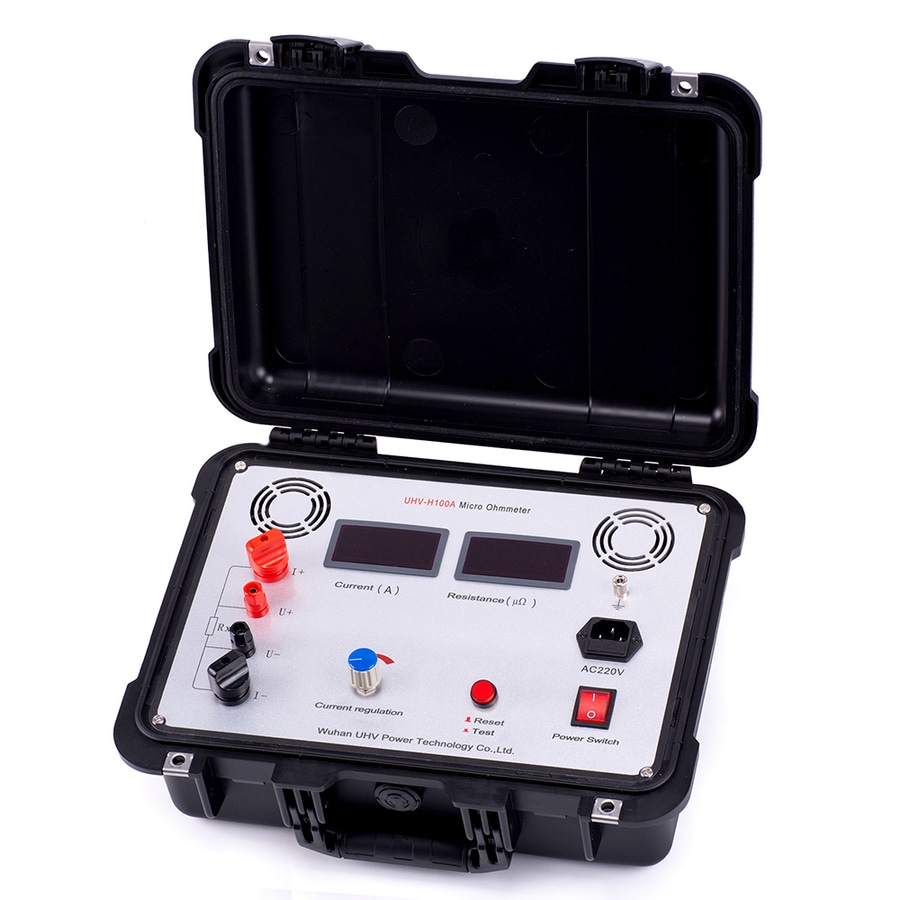

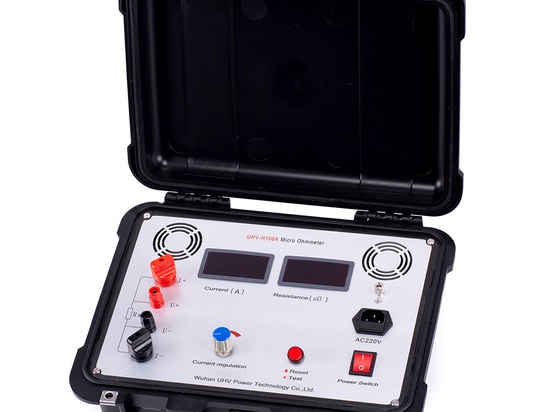

La société Wuhan UHV Power Technology Co., Ltd. possède une grande expérience dans la recherche et la production d’appareils de mesure de la résistance de contact. Ses produits sont réputés pour leur haute précision et leur grande stabilité, et peuvent fournir des solutions de mesure fiables pour les secteurs de l’énergie et de l’industrie. Par exemple, son testeur de résistance de contact permet de mesurer avec précision la faible résistance des contacts de différents dispositifs, aidant ainsi les utilisateurs à détecter rapidement les problèmes potentiels.

Quels sont les dispositifs concernés par la mesure de la résistance de contact ?
Appareillage haute tension : tels que les contacts des disjoncteurs et des sectionneurs.
Transformateurs : connecteurs de dérivation, contacts de changeur de prises.
Connexions de barres omnibus : les points de raccordement des différentes barres omnibus.
Connecteurs de câbles : embases de raccordement, connecteurs intermédiaires.
Tableaux de distribution et armoires de commande : diverses bornes de câblage à l’intérieur.
En mesurant la résistance de contact de ces composants clés, il est possible d’identifier rapidement les points de défaillance potentiels et d’éviter les accidents causés par un mauvais contact.

FAQ
Q1 : Quel est le principe de mesure de l’appareil de mesure de la résistance de contact ? A1 : La méthode de Kelvin est généralement utilisée pour la mesure ; elle permet d’éliminer l’influence de la résistance des fils sur les résultats et de garantir la précision de la mesure.
Q2 : Quelle valeur de résistance de contact est considérée comme non conforme ? R2 : Cela dépend du type d’équipement spécifique et des normes industrielles. Il existe généralement une valeur de référence claire, au-delà de laquelle un danger latent est considéré comme présent.
Q3 : L’appareil de mesure de la résistance de contact peut-il mesurer uniquement la résistance en courant continu ? R3 : La plupart des appareils de mesure de la résistance de contact mesurent la résistance en courant continu, car celle-ci reflète plus directement les caractéristiques ohmiques d’un conducteur.
Q4 : Comment déterminer la fréquence de mesure de la résistance de contact ? A4 : Il est recommandé de la déterminer en fonction de l’importance de l’équipement, de l’environnement d’exploitation et des consignes de maintenance du fabricant. D’une manière générale, des mesures de maintenance régulières sont nécessaires.
Q5 : Quelles sont les caractéristiques de l’appareil de mesure de la résistance de contact de Wuhan UHV Power Technology Co., Ltd. ? R5 : Les produits de Wuhan UHV Power Technology Co., Ltd. se caractérisent généralement par une grande précision, une utilisation simple, une bonne sécurité et une vitesse de mesure élevée. L’entreprise fournit également des équipements connexes dans le domaine des essais de protection par relais.
