Comment mesurer avec précision la résistance de l'électrode de mise à la terre ? Laissez Wuhan UHV Power Technology Co., Ltd. vous l'expliquer !

{{{sourceTextContent.subTitle}}}

Comment mesurer avec précision la résistance de l'électrode de mise à la terre ? Laissez Wuhan UHV Power Technology Co., Ltd. vous l'expliquer !

{{{sourceTextContent.description}}}

Dans un réseau électrique, la mise à la terre constitue un maillon essentiel pour garantir le fonctionnement sûr des équipements et la sécurité du personnel. La valeur de la résistance de l’électrode de mise à la terre influe directement sur l’efficacité du système de mise à la terre. Comment mesurer avec précision ce paramètre crucial ? Aujourd’hui, nous allons aborder le testeur de résistance d’électrode de mise à la terre et expliquer comment l’utiliser pour obtenir des résultats de mesure fiables.

Qu'est-ce que la résistance d'une électrode de mise à la terre ?
En termes simples, la résistance d'une électrode de mise à la terre désigne la résistance totale rencontrée par le courant circulant depuis une électrode de mise à la terre (un conducteur métallique enterré) vers le sol, puis se dissipant à travers le sol jusqu'à un point éloigné. Plus cette valeur est faible, plus l'efficacité de la mise à la terre est bonne. En cas de défaut, le courant peut être évacué vers la terre plus rapidement, ce qui réduit considérablement le risque d’électrocution.

Quels sont les facteurs qui influencent la résistance des électrodes de mise à la terre ?
De nombreux facteurs influencent la résistance des électrodes de mise à la terre, notamment :
La résistivité du sol : c’est le facteur le plus important. L’humidité, la température et la composition du sol (telle que la teneur en sel et en matière organique) peuvent toutes influer sur sa résistivité électrique.
La forme, la taille et la profondeur d’enfouissement de l’électrode de mise à la terre : plus la surface est grande et plus la profondeur d’enfouissement est importante, plus la résistance est généralement faible.
Le nombre et l’espacement des électrodes de mise à la terre : plusieurs électrodes de mise à la terre connectées en parallèle peuvent réduire la résistance totale, mais si l’espacement entre elles est trop faible, elles peuvent interférer les unes avec les autres et entraîner de mauvais résultats.
Environnement environnant : par exemple, les éléments enfouis dans le sol, les couches gelées, etc.

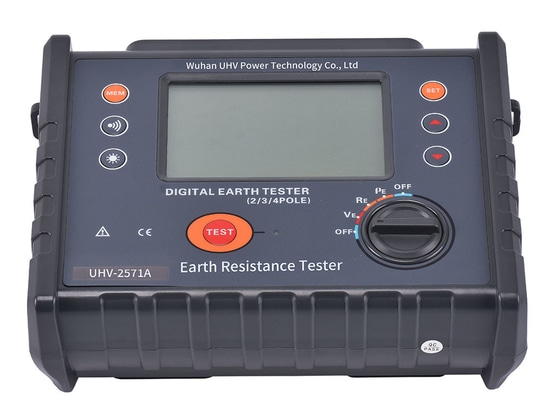

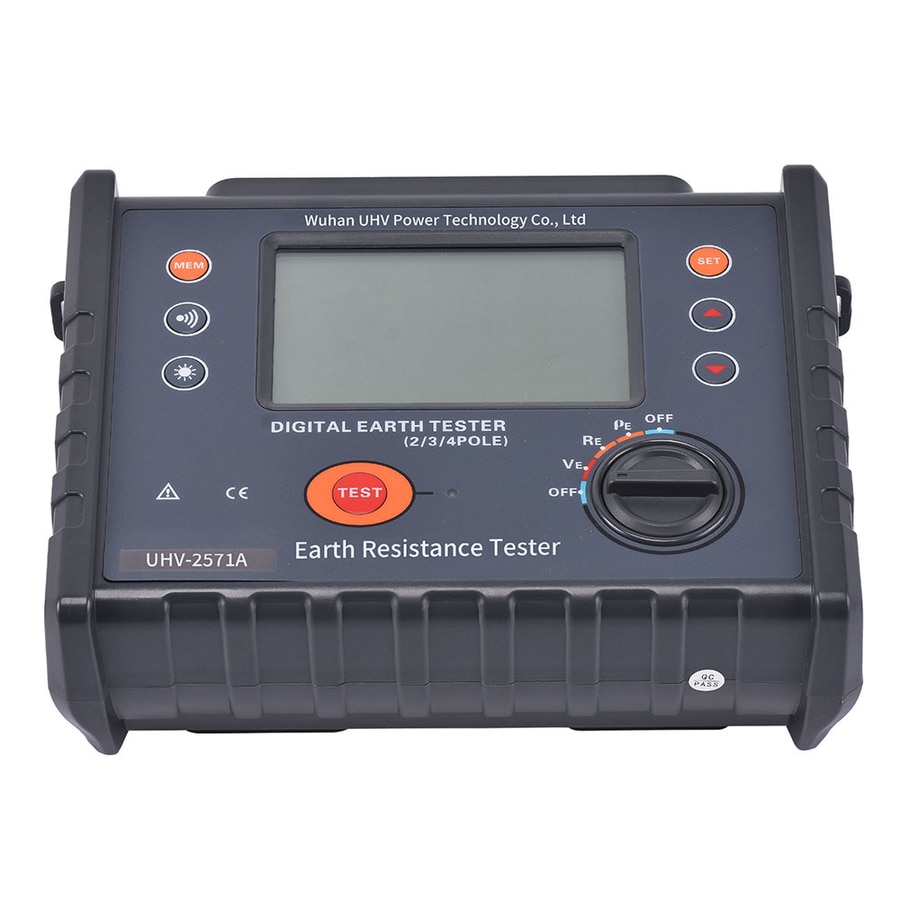

Utilisation d’un testeur de résistance d’électrode de mise à la terre pour la mesure
En matière d’outils de mesure, le testeur de résistance d’électrode de mise à la terre s’avère très pratique. Il s’apparente à un stéthoscope capable d’« écouter » l’« état de santé » du système de mise à la terre. Il existe différents types de testeurs sur le marché, et leur principe de fonctionnement repose principalement sur la loi d’Ohm, qui calcule la résistance en appliquant un courant et en mesurant la tension.

Comment choisir un testeur adapté ?
Précision de mesure : choisissez le niveau de précision approprié en fonction du scénario d’application.
Modes d’alimentation : à manivelle ou sur batterie, chacun présentant ses avantages et ses inconvénients.
Fonctionnalités : vérifiez s’il dispose de fonctions de sélection automatique de la plage de mesure et d’enregistrement des données.
Portabilité : le poids et l’encombrement de l’appareil doivent permettre une utilisation aisée sur le terrain.

Points clés de l’opération de mesure
Choisissez la méthode de mesure appropriée : les méthodes courantes comprennent la méthode à trois pôles, la méthode à quatre pôles, etc. Choisissez en fonction de la situation réelle.
Connectez correctement les fils de mesure : assurez-vous que l’électrode de mise à la terre, la sonde de tension et la sonde de courant sont solidement connectées et en bon contact.
Choisissez l’emplacement de mesure : évitez les zones où se trouvent de gros objets métalliques ou où les interférences électriques sont importantes.
Effectuez plusieurs mesures : le calcul de la moyenne peut améliorer la précision des résultats.
Tenez compte des facteurs environnementaux : essayez d’effectuer les mesures dans des conditions d’humidité du sol relativement stables.
Wuhan UHV Power Technology Co., Ltd. possède une grande expérience dans le domaine des essais électriques. Sa gamme d’instruments de test peut vous aider à réaliser avec précision et efficacité la mesure de la résistance de l’électrode de mise à la terre.

Quels outils peuvent nous aider ?
Outre le testeur de résistance d’électrode de mise à la terre lui-même, certains outils auxiliaires peuvent également améliorer l’efficacité et la précision des mesures :
Sonde auxiliaire du testeur de résistance de mise à la terre : elle garantit que le signal de test peut être injecté efficacement dans le sol.
Testeur de résistivité du sol : connaître à l’avance la résistivité du sol peut aider à évaluer les résultats de mesure et à concevoir des systèmes de mise à la terre.
Multimètre : utilisé pour vérifier la conductivité des câbles de raccordement et du corps de mise à la terre lui-même.

En quoi cela concerne-t-il ?
La mesure de la résistance des électrodes de mise à la terre est étroitement liée à de nombreux domaines :
Sécurité électrique : directement liée à la sécurité des équipements et des personnes.
Protection contre la foudre : une bonne mise à la terre est la base d’une protection efficace contre la foudre.
Compatibilité électromagnétique : une mise à la terre adéquate contribue à réduire les interférences électromagnétiques.
Maintenance des équipements électriques : des contrôles réguliers constituent un moyen important d’assurer le fonctionnement stable des équipements.

Comment améliorer la situation ?
Pour obtenir des résultats de mesure plus fiables concernant la résistance des électrodes de mise à la terre, les aspects suivants peuvent être pris en considération :
Entretien et inspection réguliers : effectuer des inspections des éléments de mise à la terre et des câbles de raccordement, et remédier rapidement aux problèmes tels que la corrosion et le desserrage.
Optimiser la conception du réseau de mise à la terre : concevoir de manière raisonnable le nombre, la taille et la disposition des éléments de mise à la terre en fonction des conditions du sol et des exigences de sécurité.
Prêter attention aux variations de l’humidité du sol : effectuer des mesures au fil des saisons afin de comprendre l’amplitude des fluctuations de la résistivité électrique.
Choisir un équipement de test fiable : s’assurer que le testeur de résistance des électrodes de mise à la terre utilisé offre des performances stables et une grande précision. Les équipements de Wuhan UHV Power Technology Co., Ltd. constituent un choix fiable.

Foire aux questions (FAQ)
Q1 : Quelle est la valeur idéale de la résistance des électrodes de mise à la terre ? A1 : La valeur idéale de la résistance des électrodes de mise à la terre peut varier en fonction des différentes normes nationales et des scénarios d’application. D’une manière générale, afin de répondre aux exigences de sécurité, une limite supérieure est fixée, par exemple inférieure à 4 ohms ou à 1 ohm. Pour connaître les valeurs spécifiques, il convient de se référer aux normes nationales ou industrielles applicables.
Q2 : Pourquoi la mesure de la résistance de mon électrode de mise à la terre est-elle toujours élevée ? R2 : Des valeurs de mesure élevées peuvent avoir diverses causes, notamment une résistivité élevée du sol (comme un sol sec et sableux), le vieillissement et la corrosion des éléments de mise à la terre, une surface insuffisante de ces éléments, un mauvais contact ou une profondeur d’insertion insuffisante des sondes, ainsi que des interférences provenant d’autres composants de mise à la terre présents dans les environs.
Q3 : Puis-je utiliser la plage de mesure de résistance d’un multimètre standard pour mesurer la résistance de l’électrode de mise à la terre ? A3 : Il n’est pas recommandé d’utiliser la plage de mesure de résistance d’un multimètre standard pour mesurer la résistance de l’électrode de mise à la terre. En effet, la mesure de la résistance d’une électrode de mise à la terre nécessite l’application d’un courant donné pour surmonter la résistance inhérente au sol, ainsi que l’utilisation de méthodes de test professionnelles (telles que la méthode à trois pôles ou la méthode à quatre pôles) afin d’éliminer l’influence d’autres résistances dans le circuit de mesure. Un multimètre standard ne peut pas répondre à ces exigences, et les résultats de mesure seront très imprécis.
Q4 : Quelle est la plage de mesure d’un testeur de résistance d’électrode de mise à la terre ? A4 : Les différents modèles de testeurs de résistance d’électrode de mise à la terre ont des plages de mesure différentes. Les appareils courants peuvent mesurer des valeurs de résistance allant de quelques milliohms à des centaines, voire des milliers d’ohms, ce qui est suffisant pour répondre aux besoins de la grande majorité des réseaux électriques et des sites industriels.
Q5 : À quelle fréquence le testeur de résistance des électrodes de mise à la terre doit-il être étalonné ? R5 : Il est généralement recommandé d’effectuer l’étalonnage de l’instrument conformément aux instructions du fabricant et à la réglementation métrologique locale. D’une manière générale, il est conseillé d’étalonner l’instrument une fois par an, ou après des lectures anormales ou des réparations importantes, afin de garantir la précision des résultats de mesure.
