Comment utiliser efficacement la résonance en série de la conversion de fréquence pour améliorer l'efficacité des tests des équipements ?
{{{sourceTextContent.subTitle}}}
Comment utiliser efficacement la résonance en série de la conversion de fréquence pour améliorer l'efficacité des tests des équipements ?
{{{sourceTextContent.description}}}
Dans le domaine des essais d'équipements électriques, la technologie de résonance des séries de conversion de fréquence joue un rôle de plus en plus important. Il s'agit non seulement d'un maillon essentiel pour vérifier la fiabilité du système électrique, mais aussi d'un élément directement lié à la durée de vie et à la sécurité des équipements. Qu'en est-il exactement de cette technologie ? Comment pouvons-nous mieux l'utiliser ?
Qu'est-ce que la résonance en série à fréquence variable ?
En termes simples, la résonance série à fréquence variable est une méthode de test qui utilise le principe de la résonance série pour créer un circuit résonnant entre l'équipement testé (généralement des équipements à haute tension tels que des câbles et des transformateurs) et la bobine d'inductance en série en ajustant la fréquence de l'alimentation, générant ainsi la tension de test requise sur l'équipement testé. Lorsque l'inductance (réactance) et la capacité (appareil testé) du circuit sont égales, le circuit entre dans un état de résonance. À ce moment-là, le courant circulant dans le circuit est très faible, mais la tension sur le condensateur peut atteindre plusieurs fois, voire des dizaines de fois, la tension d'alimentation.
Facteurs affectant l'effet de résonance en série de la conversion de fréquence
Pour maximiser l'efficacité des tests de résonance en série à fréquence variable, plusieurs facteurs clés doivent être pris en compte :
La valeur Q d'un circuit résonnant : Plus la valeur Q est élevée, plus l'amplitude de la surtension générée pendant la résonance est importante, et plus l'efficacité du test est élevée. Elle est liée à la perte du circuit, plus la perte est faible, plus la valeur Q est élevée.
Sélection de la fréquence : Le réglage précis de la fréquence est la clé de l'obtention de la résonance. Une fréquence inadaptée peut entraîner l'échec du test ou endommager l'équipement.
Stabilité de l'alimentation : Une sortie d'alimentation stable est la base de l'obtention de résultats de test précis.
La capacité de l'équipement d'essai : Il s'agit d'un composant important du circuit résonant, et sa variation affectera directement la fréquence de résonance requise.
Outils et associations pour améliorer l'efficacité

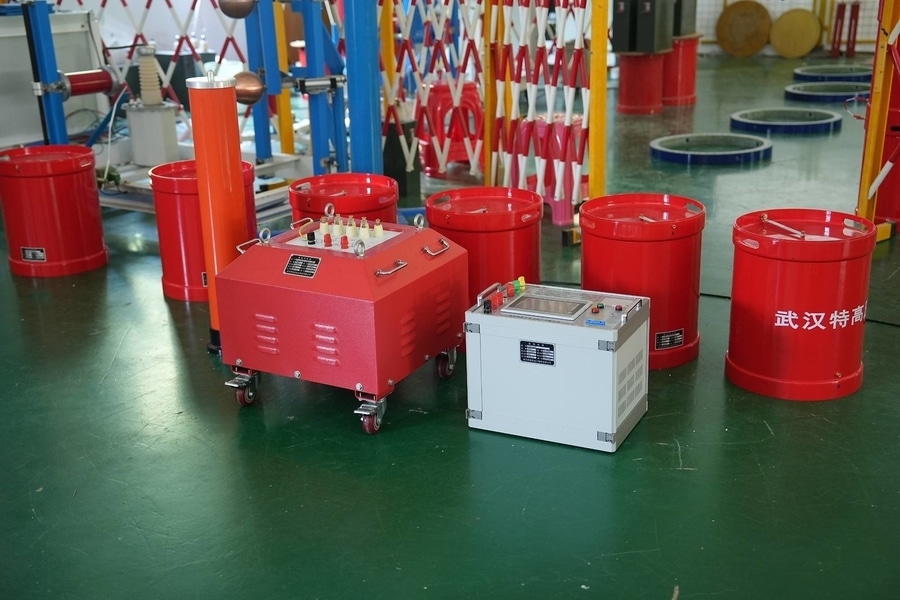

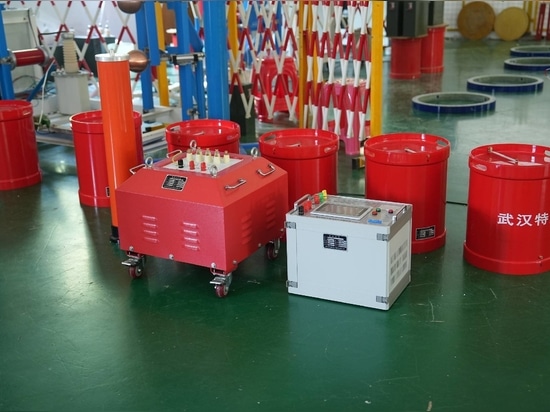

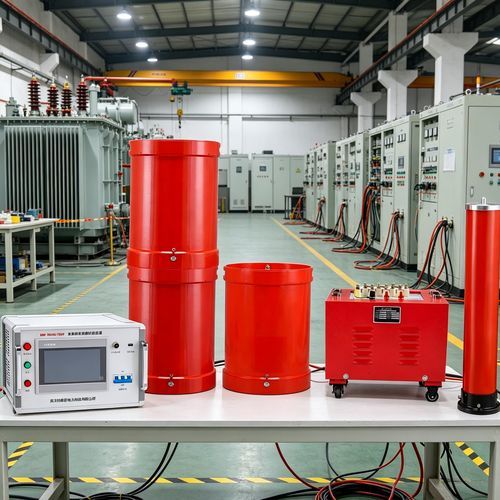

Dans la pratique, l'appareil intelligent de test de résonance en série à fréquence variable est l'outil principal. Si l'on prend comme exemple la série de produits fabriqués par Wuhan UHV Power Technology Co., Ltd, ils intègrent généralement une technologie de contrôle numérique avancée, qui permet d'ajuster automatiquement la fréquence avec précision, de trouver rapidement le point de résonance et de contrôler le processus d'essai en temps réel.
Cette technologie est étroitement liée à l'essai de tension de résistance et à la détection des décharges partielles des équipements électriques à haute tension. Grâce à la résonance en série de la conversion de fréquence, nous pouvons obtenir une tension d'essai suffisamment élevée avec une alimentation électrique plus faible, ce qui permet de réaliser efficacement des essais de tension de tenue en courant alternatif sur de grands générateurs, transformateurs, câbles à haute tension et autres équipements. Cela permet non seulement de réduire considérablement les exigences en matière d'alimentation d'essai, mais aussi d'améliorer sensiblement la sécurité et la commodité des essais.
Comment pouvons-nous faire mieux ?
Pour utiliser plus efficacement la technologie de résonance en série de conversion de fréquence, vous pouvez commencer par les aspects suivants :
Se familiariser avec le fonctionnement de l'équipement : Comprendre parfaitement les différentes fonctions et procédures de fonctionnement du dispositif de résonance en série à fréquence variable utilisé, en accordant une attention particulière à ses fonctions de modulation automatique de fréquence et de balayage.
Calcul et estimation précis : Avant l'expérience, la tension d'essai requise et la plage de fréquence résonnante possible sont estimées sur la base des paramètres de l'équipement testé (tels que la capacité électrique) et des spécifications techniques de l'équipement de Wuhan UHV Power Technology Co., Ltd. Cela permet de réduire le temps nécessaire pour localiser le point de résonance.
Veiller à l'environnement du site : maintenir le site d'essai propre et sec, et éviter que des interférences externes n'affectent la précision des données d'essai.
Renforcer la formation du personnel : Veiller à ce que les opérateurs aient des connaissances professionnelles en électricité et une riche expérience sur le terrain, et qu'ils soient en mesure de répondre à diverses situations d'urgence.
Grâce à ces méthodes, nous pouvons utiliser plus efficacement la technologie de résonance en série à fréquence variable pour garantir le fonctionnement fiable des équipements électriques.
Questions fréquemment posées (FAQ)
Q : Quelle est la différence entre l'essai de résonance en série à fréquence variable et l'essai de tension de tenue à fréquence industrielle ? R : Le test de résonance en série à fréquence variable utilise une alimentation électrique plus faible et génère une tension élevée par conversion de fréquence, ce qui convient aux grands équipements à haute tension ; le test de tension de tenue à la fréquence de puissance utilise directement l'alimentation électrique, ce qui nécessite une alimentation électrique élevée et convient aux petits équipements.
Q : Pourquoi le courant est-il très faible mais la tension très élevée pendant le test de résonance en série par conversion de fréquence ? R : C'est le principe de la résonance en série. À l'état de résonance, l'impédance totale du circuit est très faible. Bien que le courant total ne soit pas important, une tension de résonance bien supérieure à la tension d'alimentation sera générée aux deux extrémités de l'inducteur et du condensateur.
Q : Comment choisir un réacteur résonant approprié pour le test de résonance en série de la conversion de fréquence ? R : Il est nécessaire de sélectionner un réacteur avec une valeur d'inductance, un niveau d'isolation et une capacité appropriés en fonction de la gamme de capacité de l'équipement testé et des exigences de tension d'essai, afin de s'assurer qu'il peut correspondre à l'état de résonance et l'atteindre.
Q : Dans quelle mesure l'essai de résonance en série à fréquence variable s'applique-t-il aux câbles ? R : La résonance en série à fréquence variable est actuellement l'une des méthodes les plus économiques et les plus efficaces pour réaliser des essais de tension de tenue en courant alternatif sur des câbles électriques à haute tension, particulièrement adaptés aux câbles à haute tension de longue distance et de grande section.
Q : Quelles sont les précautions à prendre lors de l'utilisation d'un appareil à résonance en série à fréquence variable ? R : Il est nécessaire de respecter strictement les règles de sécurité pour les essais à haute tension, de vérifier que la connexion de l'équipement est solide avant l'opération, d'assurer une bonne mise à la terre et d'interdire au personnel non concerné de s'approcher de l'appareil pendant le processus d'essai. Une fois le test terminé, les charges résiduelles doivent être déchargées conformément à la réglementation.
