Maîtriser les secrets des dispositifs à résonance en série : La clé de l'amélioration de la stabilité du système électrique

{{{sourceTextContent.subTitle}}}

Maîtriser les secrets des dispositifs à résonance en série : La clé de l'amélioration de la stabilité du système électrique

{{{sourceTextContent.description}}}

Dans le système électrique de plus en plus complexe d'aujourd'hui, il est primordial de garantir un fonctionnement sûr et stable des équipements. Les dispositifs à résonance en série, en tant que technologie de base, jouent un rôle indispensable à cet égard. Mais qu'est-ce qu'un dispositif à résonance en série ? Comment peut-il nous aider à atteindre cet objectif ?

Qu'est-ce qu'un dispositif à résonance en série ?

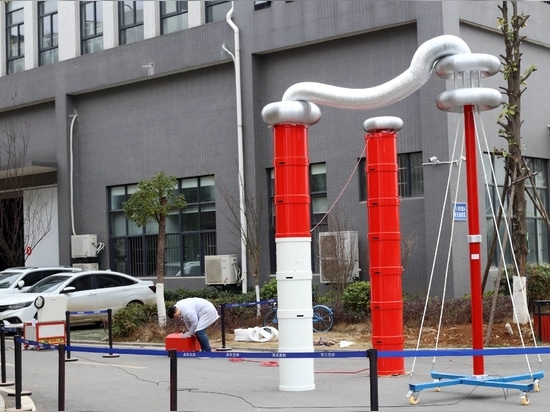

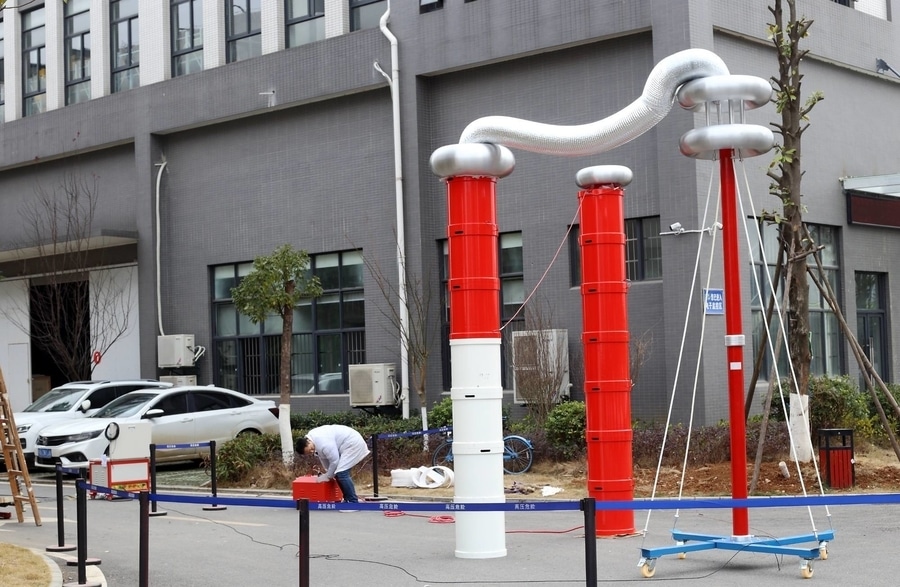

En termes simples, un dispositif résonant en série est un dispositif d'essai qui utilise une connexion en série d'inductance et de capacité pour générer une haute tension à une fréquence spécifique. Lorsque la réactance de l'inductance L et la capacité C du circuit sont égales, il y a résonance. Dans cet état de résonance, l'impédance totale du circuit devient très faible, ce qui produit une tension beaucoup plus élevée que la tension d'alimentation. Cette caractéristique le rend très approprié pour effectuer des tests de résistance à la tension sur les équipements électriques à haute tension, tels que les transformateurs, les câbles, les disjoncteurs, etc.

Facteurs clés influençant les performances des équipements à résonance en série
Pour maximiser l'efficacité des dispositifs à résonance en série, plusieurs facteurs doivent faire l'objet d'une attention particulière :
L'adaptation de l'inductance et de la capacité : Il s'agit d'un élément fondamental pour que la résonance puisse se produire en douceur. La combinaison appropriée des valeurs d'inductance et de capacité est nécessaire pour obtenir l'effet de résonance souhaité à la fréquence attendue.
Fréquence d'essai : Des dispositifs différents nécessitent des fréquences différentes pour les tests, et un contrôle précis de la fréquence est essentiel pour garantir la précision des tests.
Stabilité et capacité de sortie de l'alimentation : Une alimentation stable est la base d'un test précis, tandis qu'une capacité de sortie suffisante peut répondre aux besoins d'appareils de capacités différentes.
Précision des mesures : La mesure précise de la tension, du courant et de la fréquence influe directement sur la fiabilité des résultats des tests.

Le choix intelligent de Wuhan UHV Power Technology Co

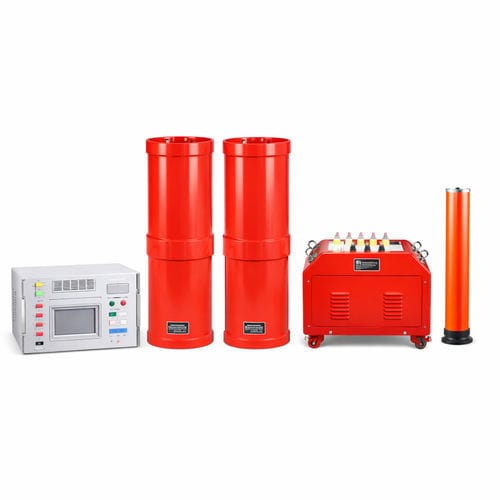

Dans le domaine des équipements de résonance en série, Wuhan UHV Power Technology Co. Ltd. a fourni de nombreuses solutions de haute performance et de haute fiabilité grâce à sa profonde accumulation technique et à ses capacités d'innovation. Ses produits sont largement utilisés dans les systèmes d'alimentation électrique pour garantir la sécurité de fonctionnement des équipements.

Application et corrélation des dispositifs à résonance en série
La "corrélation" des dispositifs à résonance en série se reflète dans leur lien étroit avec de nombreux équipements électriques. Qu'il s'agisse d'essais d'isolation à haute tension des transformateurs, d'essais de tension de tenue en courant continu et alternatif des câbles, ou même d'essais de performance d'isolation des appareillages de commutation, la présence d'appareils à résonance en série est indispensable. Sa fonction principale est de simuler les conditions de fonctionnement réelles qui peuvent se produire dans le système électrique pendant l'exploitation, afin de détecter à l'avance les risques potentiels liés à l'isolation.

Comment améliorer les dispositifs à résonance en série ?
Pour tirer pleinement parti de la valeur des dispositifs à résonance en série, nous pouvons commencer par les aspects suivants :
Contrôle précis de la fréquence : Une technologie avancée de synthèse de fréquence est utilisée pour assurer la stabilité et la précision de la fréquence de résonance, réduisant ainsi les erreurs de test.
Interface de fonctionnement intelligente : Concevoir une interface de fonctionnement conviviale et intuitive, simplifier le processus de fonctionnement et améliorer l'efficacité du travail.
Multiples protections de sécurité : Des mécanismes complets de protection contre les surtensions, les surintensités, les surchauffes, etc. garantissent la sécurité des opérateurs et de l'équipement.
Enregistrement et analyse des données : Intégration de puissantes fonctions d'enregistrement et d'analyse des données pour faciliter le suivi et l'évaluation des résultats des tests.
Wuhan UHV Power Technology Co., Ltd. a obtenu d'excellents résultats à cet égard et ses produits ont atteint des niveaux d'intelligence et de sécurité inégalés dans l'industrie.

Questions fréquemment posées (FAQ)
Quelle est la différence entre la résonance en série et la résonance en parallèle ? Lors d'une résonance en série, l'impédance est réduite au minimum et la tension augmente, ce qui est couramment utilisé pour les tests de tension de résistance. La résonance en parallèle produit une impédance maximale et une augmentation du courant, ce qui est couramment utilisé dans les circuits de filtrage.
Quelles sont les préparations nécessaires avant d'effectuer un test de résonance série ? Il est nécessaire de connaître la capacité, la tension nominale, la tension d'essai et d'autres informations relatives à l'équipement testé, et de sélectionner les transformateurs résonants et les inductances appropriés.
Pourquoi dit-on que les dispositifs à résonance en série peuvent détecter efficacement les défauts d'isolation dans les câbles ? La haute tension locale générée pendant la résonance peut mieux exciter les points faibles de l'isolation du câble, ce qui facilite la détection des risques de rupture potentiels.
Quelles sont les précautions à prendre lors de l'utilisation d'appareils à résonance en série dans des environnements humides ? Il faut veiller à ce que l'équipement soit protégé contre l'humidité et à ce que les lignes de connexion soient bien isolées afin d'éviter les erreurs de test ou les risques pour la sécurité dus à l'humidité.
Comment choisir un équipement résonnant en série adapté à des câbles de différentes capacités ? Il est nécessaire de calculer la capacité du transformateur résonant et la capacité de l'inductance requises en fonction de la capacité totale du câble et de la tension d'essai requise pour répondre aux exigences de l'essai.
