Mesure précise des angles dans les laminoirs : La série de codeurs B58 répond aux exigences les plus élevées

{{{sourceTextContent.subTitle}}}

Les codeurs rotatifs (également appelés capteurs angulaires ou codeurs) sont des composants essentiels pour un contrôle précis de la position et du processus dans l'industrie sidérurgique, en particulier dans les laminoirs. Ils sont utilisés à plusieurs endroits critiques pour améliorer la précision, l'efficacité et la sécurité du processus de laminage.

{{{sourceTextContent.description}}}

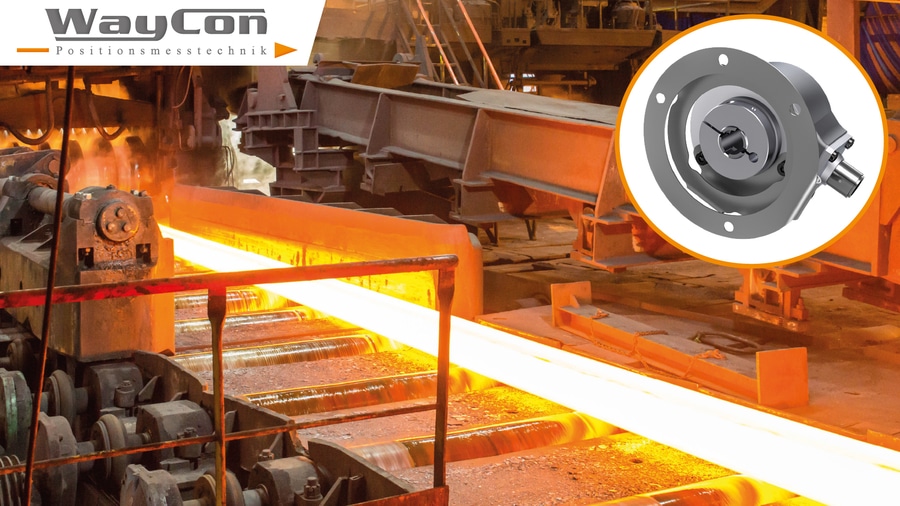

Un scénario d'application typique dans les laminoirs est la surveillance de la position d'un rouleau d'enroulement ou de déroulage d'un laminoir à bandes. La tension de la bande doit être maintenue constante pendant l'enroulement ou le déroulement de la grande bande d'acier. Un codeur à arbre creux de la série B58, par exemple avec accouplement statorique, est glissé directement sur l'arbre du rouleau. L'accouplement statorique (couvercle de roulement plat avec moyeu) fixe le bord du boîtier du codeur tandis que l'arbre tourne librement. À chaque tour, le codeur génère des impulsions définies avec précision, que le système de commande enregistre et utilise pour calculer l'angle de rotation et la vitesse de rotation du rouleau. Le système de commande peut ainsi calculer exactement la quantité de matière déjà enroulée et ajuster automatiquement la tension ou la vitesse. L'utilisation de codeurs rotatifs sur plusieurs rouleaux garantit également la synchronisation. Dans un laminoir, par exemple, les écarts d'angle mesurés par les codeurs peuvent être détectés et corrigés immédiatement. Le système de capteurs contribue donc non seulement à la qualité de la production, mais aussi à la sécurité, par exemple en contrant à temps une sur-rotation.
Les nombreuses variantes de la série de codeurs B58 de WayCon Positionsmesstechnik GmbH permettent de choisir le produit le mieux adapté à l'application. Différentes brides standardisées (par exemple bride synchro Ø58 mm ou bride Euro Ø115 mm) et un grand choix d'arbres (arbre plein et arbre creux avec des diamètres de 6 mm à 20 mm) permettent le montage sur un grand nombre d'arbres existants. Les codeurs sont dotés d'un boîtier robuste en aluminium (Ø58 mm) avec un indice de protection allant jusqu'à IP67 et une résistance à la température allant jusqu'à 85 °C. Les capteurs de la série B58 fonctionnent avec un élément de détection optique. Contrairement aux éléments de détection potentiométriques, les éléments de détection optiques ne s'usent pas et ont donc une durée de vie nettement plus longue. Les capteurs angulaires sont disponibles dans des versions avec les sorties de signal normalisées HTL, TTL ou Open Collector et peuvent donc être facilement intégrés dans des systèmes de commande avec les interfaces correspondantes.
