Automatisation de la bio-impression : Améliorer la précision et l'efficacité

{{{sourceTextContent.subTitle}}}

Les biomatériaux en application - Une technologie, des possibilités infinies !

{{{sourceTextContent.description}}}

La bio-impression, également appelée biofabrication, est rapidement devenue une technologie transformatrice qui associe la fabrication additive à des matériaux biologiques. Le principe de base consiste à déposer couche par couche des bio-ingrédients pour construire des structures tissulaires organisées avec précision. Ces bioinks sont généralement constitués de cellules, de biomatériaux et de facteurs de croissance. Jouant un rôle central dans la médecine régénérative, la bio-impression permet de créer des tissus et des organes spécifiques à un patient à des fins de recherche, de transplantation et d'essai de médicaments. L'objectif ultime dans ce domaine est de fabriquer des organes entièrement fonctionnels pouvant être transplantés chez l'homme. Toutefois, la reproduction de structures tissulaires vivantes et fonctionnelles au niveau de l'organe reste un défi de taille. Parallèlement au progrès continu des biomatériaux, les méthodes de fabrication et les stratégies de processus doivent également être redéfinies et améliorées.

Quand le numérique rencontre la transformation biologique

Une approche prometteuse consiste à intégrer la production et la biotechnologie. En reliant les systèmes biologiques aux technologies numériques et mécaniques, des possibilités entièrement nouvelles apparaissent. Le changement n'est plus le fait d'une seule innovation, mais de la convergence de plusieurs technologies qui, ensemble, créent des percées uniques sur le marché. Dans le domaine de la bio-impression, il est essentiel de faire progresser l'automatisation des processus. Le choix de la bonne technologie de dosage est un élément clé de ce progrès, car il garantit la précision et la reproductibilité tout au long du processus d'impression. Les sections suivantes décrivent les possibilités actuelles, comparent les technologies disponibles et présentent des solutions d'automatisation conçues pour optimiser les performances de la bio-impression.

L'état de l'art : Établir de nouvelles normes en matière de technologie d'application

Parallèlement au développement de bio-encres de haute performance, la technologie de distribution joue un rôle essentiel dans l'obtention de résultats d'impression optimaux. Il existe sur le marché une variété de systèmes de distribution basés sur différents principes physiques, que l'on peut généralement diviser en deux catégories. La première comprend les technologies qui utilisent une buse comme sortie, tandis que la seconde englobe les processus optiques tels que la stéréolithographie et la polymérisation à deux photons. La première catégorie comprend principalement les procédés basés sur l'extrusion, le jet d'encre et le laser. Ce rapport se concentre spécifiquement sur la bio-impression par extrusion, en explorant plus en détail ses principes de fonctionnement et en comparant ses avantages et ses limites.

La bio-impression par extrusion est l'une des technologies 3D les plus utilisées dans ce domaine. Réputée pour sa polyvalence, sa rentabilité et sa capacité à traiter une large gamme de bioinks, cette technologie permet de fabriquer des tissus avec une grande précision. Elle est généralement divisée en trois types principaux :

1. L'extrusion pneumatique
2. Extrusion à piston
3. Extrusion à vis

Dans l'extrusion pneumatique, l'encre biologique est distribuée par une buse à l'aide d'air comprimé contrôlé et déposée sur le substrat. Cette méthode est particulièrement adaptée aux matériaux de viscosité faible à moyenne, tels que les hydrogels souples. elle peut être facilement automatisée. Cependant, les variations dans le comportement des matériaux et les facteurs externes, tels que les fluctuations de température ou de pression, peuvent poser des problèmes aux utilisateurs et affecter de manière significative des paramètres clés tels que la reproductibilité.

L'extrusion à piston utilise un mécanisme de piston pour alimenter avec précision les bioinks à travers la buse. Cette technologie est particulièrement adaptée aux matériaux très visqueux et permet un dosage précis et des temps de réponse rapides. Toutefois, les contraintes mécaniques peuvent nuire à la viabilité des cellules, tandis que l'usure accrue des composants nécessite un entretien régulier.

Dans la littérature, l'extrusion à vis est décrite comme un processus impliquant une broche et une vanne de broche. La technologie de la pompe à cavité progressive utilisée à Puredyne appartient au groupe des pompes volumétriques rotatives et peut être classée dans cette catégorie au sens large. Les principaux composants de cette technologie sont le rotor et le stator, qui sont parfaitement adaptés les uns aux autres. Le rotor oscillant transporte les matériaux dans un stator existant. Des chambres de transport sont formées dans lesquelles les biomatériaux sont transportés de l'entrée de la cartouche à la sortie (vers l'aiguille) avec peu de pulsations et une faible force de cisaillement. Cela permet de traiter des biomatériaux de faible à forte viscosité.

Défis liés au développement d'un environnement cellulaire optimal

L'objectif principal de cette recherche est de développer des échafaudages optimaux pour les cellules vivantes. Par conséquent, les biomatériaux sont continuellement affinés et adaptés afin d'améliorer leurs performances. Les technologies basées sur l'extrusion sont privilégiées car elles permettent d'imprimer des hydrogels avec une large gamme de viscosités (jusqu'à 100 000 mPas) tout en maintenant une viabilité cellulaire élevée. Le principal défi consiste à fabriquer des structures complexes qui reproduisent fidèlement les propriétés des tissus biologiques.

Le choix d'un biomatériau approprié est un facteur critique qui influence à la fois l'imprimabilité et la fonctionnalité biologique des constructions tissulaires imprimées en 3D. Certains biomatériaux, tels que les Pluronics, offrent d'excellentes propriétés rhéologiques et mécaniques qui facilitent l'impression à haute résolution. Cependant, ils manquent souvent de la bioactivité nécessaire pour soutenir la viabilité cellulaire, la prolifération et l'intégration des tissus, ce qui les rend sous-optimaux pour des applications biologiques à long terme. À l'inverse, les hydrogels biologiquement favorables comme la gélatine ou le méthacrylate de gélatine (GelMA) offrent un environnement propice à l'encapsulation et à la croissance des cellules, mais ils posent des problèmes importants au cours du processus d'impression. Des problèmes tels qu'une viscosité élevée à température ambiante, une mauvaise fidélité de la forme et le colmatage des buses peuvent compromettre l'intégrité structurelle et la résolution des constructions imprimées. Outre les propriétés des matériaux, plusieurs paramètres du processus jouent un rôle essentiel dans la réussite globale du processus de bio-impression. Il s'agit notamment de la viscosité, de la pression d'extrusion, de la vitesse d'impression, du contrôle de la température, du diamètre et de la géométrie de l'aiguille, ainsi que des méthodes de réticulation. Ces variables doivent être finement ajustées pour garantir la fidélité de l'impression et la viabilité des cellules, ce qui nécessite souvent une optimisation itérative pour des applications spécifiques d'ingénierie tissulaire.

Technologie des pompes à cavité progressive - Haut degré d'automatisation

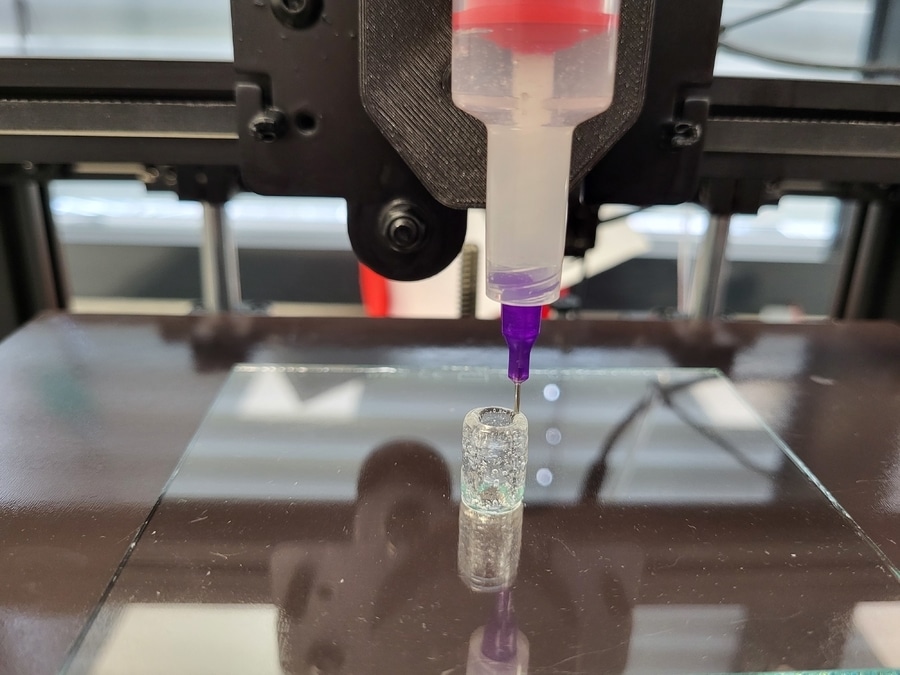

Les défis décrits ci-dessus doivent être soigneusement pris en compte lors de la sélection de la technologie de dosage appropriée pour les applications de bio-impression. C'est là que le système Puredyne présente des avantages significatifs, en offrant une flexibilité de processus pour une large gamme de biomatériaux en combinaison avec des plateformes d'impression 3D. Comme décrit précédemment, la recherche actuelle se concentre sur le développement de nouveaux biomatériaux. L'objectif n'est pas d'adapter les matériaux à des technologies de distribution spécifiques, mais plutôt de concevoir des matériaux optimisés pour l'application biologique prévue, en particulier celles impliquant des cellules vivantes. La tête d'impression Puredyne, qui utilise un mécanisme de vis excentrique, offre cette flexibilité en permettant l'extrusion précise et continue de matériaux dans une large gamme de viscosité - jusqu'à environ 150 000 mPas - y compris ceux qui contiennent des charges, des particules ou d'autres additifs. En mettant l'accent sur l'impression centrée sur le matériau, le système Puredyne aide les utilisateurs dans les flux de travail de routine en laboratoire, en garantissant une précision et une reproductibilité élevées dans le dépôt de biomatériaux. L'unité motrice modulaire est conçue pour s'adapter et peut être intégrée de manière transparente dans des imprimantes 3D standard ou des automates programmables (PLC). La compatibilité étendue du système le rend adapté à une large gamme d'applications, de la bio-impression de constructions de peau humaine à la recherche exploratoire précoce, où la flexibilité dans la manipulation des matériaux est essentielle à la réussite.

Un autre facteur important influençant la qualité de l'impression et le comportement du matériau est la température à laquelle est soumis le biomatériau. L'unité de refroidissement et de chauffage de Puredyne permet d'assurer des conditions de survie optimales pour les cellules tout au long du processus, puisque les températures peuvent être réglées entre 4 °C et 40 °C. Cela permet d'influencer positivement le comportement d'écoulement des liquides en les chauffant ou en les refroidissant, ce qui garantit un processus stable avec des résultats reproductibles, en particulier en cas de températures ambiantes fluctuantes. L'unité de chauffage et de refroidissement peut être facilement connectée à la tête de dosage Puredyne via un mécanisme enfichable pour former une unité de pression. Le niveau du fluide peut être facilement vérifié par inspection visuelle, car le boîtier de l'unité est équipé d'une fente de visualisation. La possibilité de régler la température au niveau de la tête d'impression dans les deux sens garantit que la température d'application de l'encre biologique reste constante pendant la distribution. Cela permet d'obtenir des paramètres de processus stables et reproductibles, ce qui est essentiel pour obtenir des résultats d'impression cohérents.

L'intégration d'un capteur de pression permet pour la première fois de contrôler le processus en temps réel et d'améliorer considérablement les capacités de la plateforme de dosage Puredyne. Ce contrôle en cours de processus mesure en permanence la pression du biomatériau distribué entre la cartouche et l'aiguille de dosage, ce qui permet aux utilisateurs de surveiller l'ensemble du processus de bio-impression en temps réel et d'identifier les risques potentiels, tels que les dommages cellulaires, à un stade précoce. Au-delà de la surveillance immédiate, le capteur de pression jette également les bases d'applications d'apprentissage automatique, permettant l'optimisation continue des résultats d'impression. Les données collectées pendant l'opération peuvent être utilisées pour construire une base de données de biomatériaux personnalisée, permettant une sélection plus éclairée des matériaux et un réglage des paramètres. Auparavant, le contrôle du processus de bio-impression reposait en grande partie sur l'inspection optique en aval, ce qui limitait à la fois la précision et la réactivité. Grâce à cette nouvelle capacité, les utilisateurs disposent désormais des outils nécessaires pour rendre leurs processus de bio-impression plus sûrs, mieux contrôlés et de plus en plus automatisés.

Perspectives - Un processus de dosage à l'épreuve du temps

La bio-impression, en tant que domaine émergent des technologies de fabrication additive (AM), présente à la fois des défis importants et un potentiel substantiel. Ces dernières années, les publications scientifiques se sont multipliées et, surtout, les premières applications de la bio-impression sont passées de la phase expérimentale à des essais cliniques. Alors que le domaine continue d'évoluer, l'attention se porte désormais, au-delà du développement des matériaux, sur l'amélioration de l'efficacité et de la fiabilité des processus de fabrication.

En raison de la complexité de la réalisation d'un processus de dosage précis et fiable dans le domaine de la bio-impression, la demande de systèmes technologiquement avancés combinés à une expertise spécialisée en matière de dosage est de plus en plus forte. Puredyne répond à ces deux besoins en offrant une solution complète qui intègre une technologie de dosage de haute performance avec la flexibilité requise pour une large gamme de biomatériaux et d'applications. Que ce soit en fonctionnement manuel pour les environnements de recherche ou en flux de production automatisés, les systèmes Puredyne offrent la stabilité, la précision et la reproductibilité du processus, essentielles pour faire progresser la bio-impression du laboratoire à l'utilisation clinique et industrielle.

N'hésitez pas à nous contacter à tout moment pour passer à l'étape suivante de votre processus : www.puredyne.com
