Comment PouchChek comble les lacunes en matière d'inspection des soudures thermoscellées

{{{sourceTextContent.subTitle}}}

La combinaison de l'imagerie thermique et de l'imagerie dans le spectre visible fournit aux transformateurs d'emballages souples des informations que l'inspection visuelle et l'échantillonnage périodique ne peuvent à eux seuls fournir.

{{{sourceTextContent.description}}}

À mesure que la production d’emballages souples s’accélère et que la structure des sachets se complexifie, il devient de plus en plus difficile de vérifier la qualité du thermoscellage. Un emballage peut sembler correctement scellé tout en présentant des zones ayant reçu une chaleur insuffisante ou inégale, une contamination au niveau du scellage ou d’autres anomalies susceptibles de compromettre l’intégrité du scellage. Des sachets mal scellés peuvent entraîner des fuites de produit, une défaillance de la fermeture destinée au consommateur et des sachets déformés.

Les méthodes traditionnelles de contrôle qualité restent essentielles, mais chacune présente des limites. La qualité du thermoscellage dépendant de facteurs tels que la température, la pression et le temps de maintien, des variations de processus peuvent survenir d’un échantillon à l’autre sans produire de défaut immédiatement visible. Un élément chauffant défectueux, une contamination au niveau de la zone de scellage ou un redémarrage de la ligne avant que l’outillage ne soit complètement stabilisé peuvent tous affecter le scellage.

Les essais de pelage, d’éclatement et de fuite réalisés sur des échantillons fournissent des informations directes sur les performances du scellage, mais uniquement pour certains emballages sélectionnés. L’inspection visuelle permet une couverture continue, mais elle se limite à ce qui est visible à la surface de l’emballage. Un scellage peut paraître acceptable tout en présentant localement des zones où la chaleur est insuffisante ou inégale. L’échantillonnage offre une analyse en profondeur mais manque de continuité, tandis que l’inspection visuelle assure la continuité sans fournir d’informations directes sur la répartition de la chaleur. La combinaison de l’imagerie thermique et visuelle permet de combler cette lacune en montrant à la fois l’état physique de l’emballage et la signature thermique créée lors du scellage.

Ajout de la signature thermique

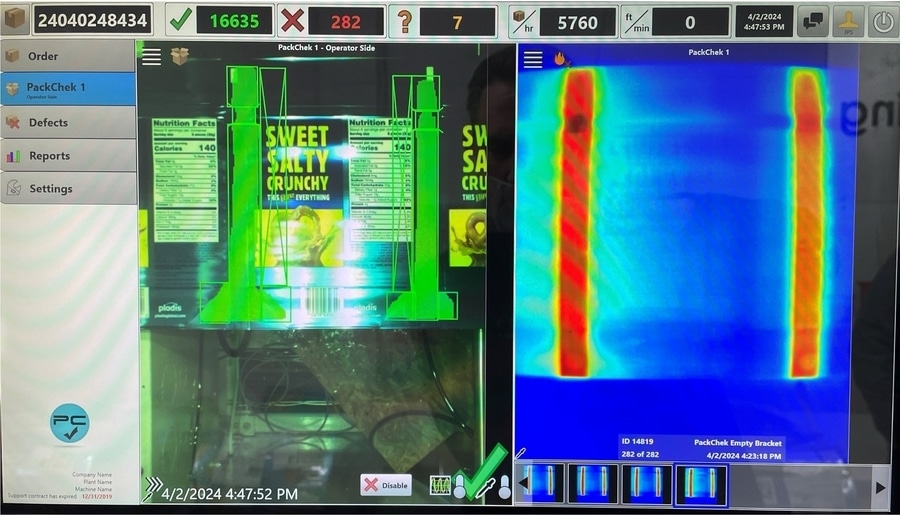

Immédiatement après le scellage, un emballage conserve une signature thermique qui reflète la manière dont la chaleur a été répartie sur le joint. PouchChek capture cette image thermique ainsi qu’une image visible de chaque emballage, combinant ainsi les informations relatives au processus de scellage avec le contexte physique du sachet.

L’image thermique permet de détecter les zones froides, une chaleur insuffisante ou excessive, les conditions de démarrage à froid et les motifs irréguliers causés par la contamination, tandis que l’image visible aide à relier ces anomalies à la géométrie de l’emballage, à la position du scellage, à la fermeture à glissière ou à d’autres caractéristiques physiques. Cela s’avère particulièrement utile dans les zones complexes telles que les scellages en K et les profils de fermeture à glissière, où différentes structures de matériaux peuvent nécessiter des profils thermiques attendus différents.

À la vitesse de production, PouchChek compare des zones d’inspection définies à des tolérances programmées afin d’identifier des anomalies telles que des zones de chaleur inappropriées, des débris, des dommages au niveau de la fermeture à glissière, des soudures manquantes et des désalignements. En combinant les deux images, les opérateurs peuvent non seulement voir à quoi ressemble la soudure, mais aussi ce qui s’est passé sur le plan thermique lors de sa fabrication.

Au-delà de la détection des défauts

L’inspection en continu modifie également la manière dont les choses se déroulent après la détection d’un défaut.
Au lieu d’identifier un problème uniquement lors du test de l’échantillon suivant, un système en ligne peut reconnaître un écart par rapport aux tolérances pendant que la production est en cours. PouchChek peut déclencher des alertes, un marquage ou un rejet, tout en stockant les images d’inspection et les informations relatives à la tâche pour un examen ultérieur.

Comme PouchChek repose sur la plateforme d’inspection ClearVision de Valco Melton, le système capture et stocke les images réelles de production ainsi que les données d’inspection, fournissant ainsi les preuves visuelles dont les opérateurs ont besoin pour comprendre ce qui s’est passé, enquêter sur les problèmes récurrents et réagir plus efficacement.

Ces informations stockées constituent également un dossier qualité traçable pouvant servir de base aux réclamations clients, aux audits et à la documentation qualité interne. MeasurementChek étend cette capacité en enregistrant et en organisant les données de mesure au niveau de chaque emballage à des fins d’analyse, tandis que SupportChek offre un accès à distance à une assistance technique spécialisée en cas de besoin.

Il en résulte une évolution : on passe de la simple détection des emballages défectueux à la compréhension des causes du problème, en utilisant des preuves visuelles pour faciliter la mise en œuvre rapide de mesures correctives, assurer la traçabilité et mener des enquêtes qualité.

Une approche plus complète de la qualité des soudures

Aucune méthode d’inspection ne remplace à elle seule les autres. Les essais destructifs restent précieux pour vérifier la résistance et les performances des soudures. L’inspection visuelle permet d’identifier les défauts physiques et de positionnement. L’imagerie thermique apporte des informations supplémentaires sur le processus de scellage lui-même.

PouchChek combine l’inspection visuelle et thermique pour chaque emballage produit, tandis que les données et l’infrastructure d’assistance de ClearVision étendent ces informations à la traçabilité, à l’analyse et au dépannage. Pour les transformateurs d’emballages souples, il en résulte une vision plus complète de la qualité des soudures : non seulement en identifiant quand un emballage sort des tolérances, mais aussi en fournissant les preuves visuelles et thermiques nécessaires pour comprendre pourquoi.
