Mesure précise du niveau avec un radar sans contact : La technologie derrière le NivoRadar® d'UWT
{{{sourceTextContent.subTitle}}}
Mesure précise du niveau par radar - fiable, sans contact, à l'épreuve du temps
{{{sourceTextContent.description}}}
Poussière, températures élevées ou surfaces agitées - les conditions de mesure difficiles font partie des opérations quotidiennes dans de nombreuses industries. La mesure de niveau en continu par radar sans contact s'est avérée être l'une des méthodes les plus fiables et les plus polyvalentes pour un large éventail d'applications. Cela inclut également les zones sensibles où les exigences en matière d'hygiène sont particulièrement élevées. La technologie radar d'UWT permet de mesurer les niveaux avec précision et sans contact, même dans les conditions les plus difficiles.
--------------------------------------------------------------------------------
APERÇU DES TECHNOLOGIES DES CAPTEURS RADAR
Les capteurs radar sont classés en deux catégories principales :
- Mesure radar sans contact (radar à rayonnement libre) : Dans cette méthode, le signal radar est émis et réfléchi sans contact direct avec le milieu. Les modèles NivoRadar® d'UWT utilisent ce principe pour les liquides et les solides en vrac dans les silos, les réservoirs, les conteneurs ouverts ou les stocks. L'un des principaux avantages est l'absence de maintenance, car il n'y a pas de composants mécaniques.
- Radar à ondes guidées (GWR, également connu sous le nom de TDR - Time Domain Reflectometry) : Le signal radar est guidé le long d'une sonde ou d'un câble qui entre en contact direct avec le milieu. Cette technologie est utilisée dans la série NivoGuide® d'UWT et est fréquemment utilisée dans des applications complexes impliquant de la mousse, de la vapeur, des solides ou des couches d'interface.
- Mesure radar sans contact : Fonctionnalité, précision et fiabilité pour les applications industrielles
- La mesure de niveau par rayonnement libre à l'aide de capteurs radar a prouvé son efficacité dans des secteurs tels que les produits chimiques, l'alimentation, l'énergie, le recyclage, les matériaux de construction, le ciment et les matières plastiques. Elle offre la plus grande précision de mesure et une fiabilité maximale des processus. Le NivoRadar® d'UWT combine des résultats de mesure précis avec des performances robustes - garantissant des mesures fiables même dans des conditions extrêmes.
--------------------------------------------------------------------------------
COMMENT FONCTIONNE LA MESURE RADAR ?

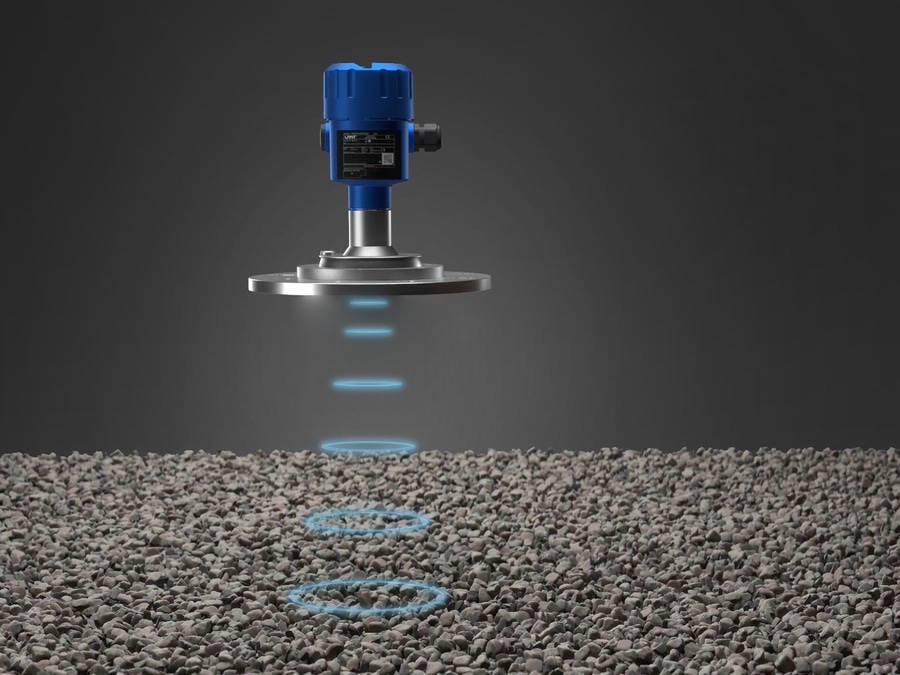

Les capteurs radar utilisent des ondes électromagnétiques pour la détection précise des niveaux. Un signal à haute fréquence est émis, réfléchi par la surface du milieu et reçu sous forme d'écho. Le temps nécessaire au signal pour aller à la surface et revenir détermine le niveau exact de remplissage.

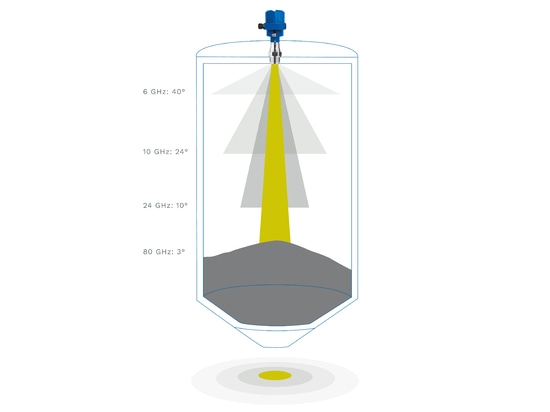

Grâce à la technologie 80 GHz, le signal est hautement focalisé, avec un angle de faisceau étroit de seulement 3°. Cela permet d'effectuer des mesures précises, même dans des réservoirs confinés ou des installations complexes. La largeur du faisceau est directement influencée par la fréquence et la taille de l'antenne : plus la fréquence est élevée, plus le signal est focalisé. Les antennes à faible angle de rayonnement peuvent également être installées plus près de la paroi du réservoir, ce qui réduit les interférences dues aux agitateurs ou à d'autres structures internes.
--------------------------------------------------------------------------------
NivoRadar - Le multitalent polyvalent pour une mesure précise du niveau dans toutes les applications

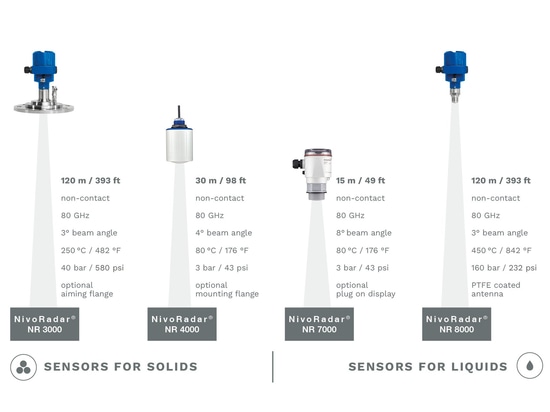

En fonction des exigences, UWT propose différents modèles :

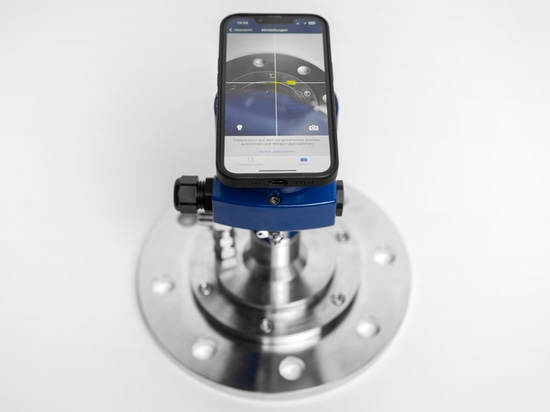

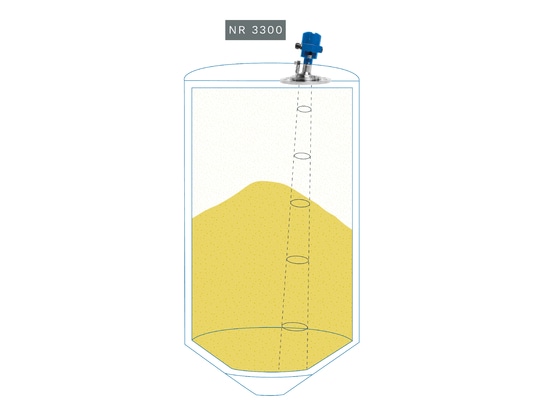

* NivoRadar® - NR 3 : Capteur 80 GHz de haute précision pour les solides en vrac dans les silos et les conteneurs. Même dans des conditions de forte poussière ou sur des surfaces irrégulières, il fournit des résultats de mesure fiables. L'angle de faisceau étroit de 3° permet des mesures jusqu'à 120 mètres. Un système de nettoyage automatique de la lentille assure une fonctionnalité autonettoyante. La configuration est simple grâce à un écran à clipser, à UWT LevelApp ou à PACTware.

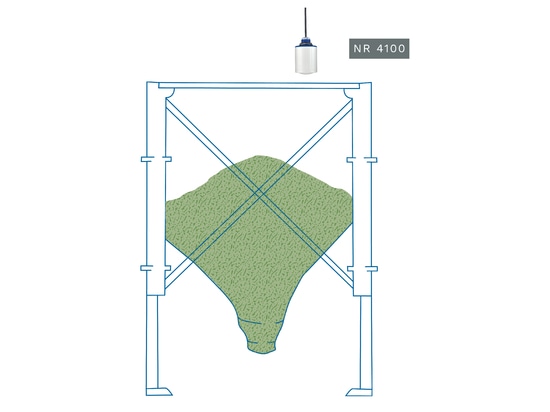

* NivoRadar® - NR 4 : Capteur radar FMCW compact pour les solides en vrac et les liquides jusqu'à 30 mètres. Avec un angle de faisceau de 4°, un temps de réponse rapide et un boîtier PVDF robuste (IP66/IP68), il est idéal pour les zones dangereuses. Installation et utilisation faciles grâce à l'application UWT LevelApp.

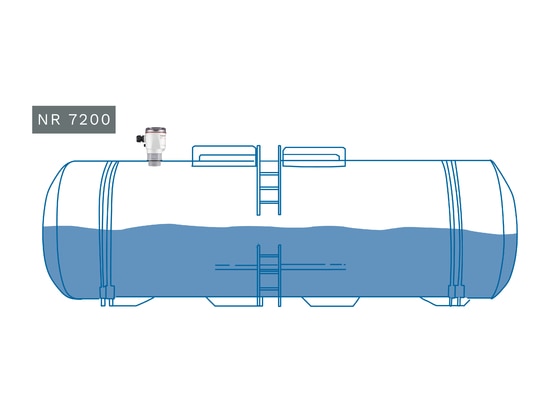

* NivoRadar® - NR 7 : Capteur 80 GHz économique pour les liquides et les solides en vrac jusqu'à 15 mètres. Il se caractérise par un angle de faisceau étroit de 8°, un temps de réponse rapide et un boîtier PVDF robuste (IP66/IP67). Idéal pour les petits conteneurs et les zones ATEX, il peut être configuré sans fil via l'application UWT LevelApp.
* NivoRadar® - NR 8 : Capteur radar polyvalent pour les liquides dans les réservoirs de traitement et de stockage, y compris les produits chimiques et les huiles. Il maintient une haute précision, même avec des surfaces en mouvement ou des processus turbulents. Avec un angle de faisceau étroit de 3° et une plage de mesure allant jusqu'à 120 mètres, il fournit des résultats précis.
Différentes options d'antenne, notamment une antenne encapsulée en PTFE et une antenne hygiénique, permettent de l'utiliser dans des environnements sensibles. L'antenne conique robuste en acier inoxydable convient aux applications à haute température et à haute pression. La configuration est facile grâce à un écran à clipser, à UWT LevelApp ou à PACTware.
--------------------------------------------------------------------------------
AVANTAGES DE LA MESURE DE NIVEAU SANS CONTACT
Précision de mesure maximale : Résultats précis avec une exactitude de ±2 mm, même dans des conditions difficiles.
Fonctionnement sans contact : Pas d'usure causée par des contraintes mécaniques sur le fluide mesuré.
Idéal pour les applications sensibles : Convient facilement aux processus soumis à des exigences élevées en matière d'hygiène et de propreté.
Résistant aux conditions du processus : La poussière, la vapeur, la mousse ou les fluctuations de température n'affectent pas les performances.
Zone morte minimale : Détection précise même dans les réservoirs entièrement remplis.

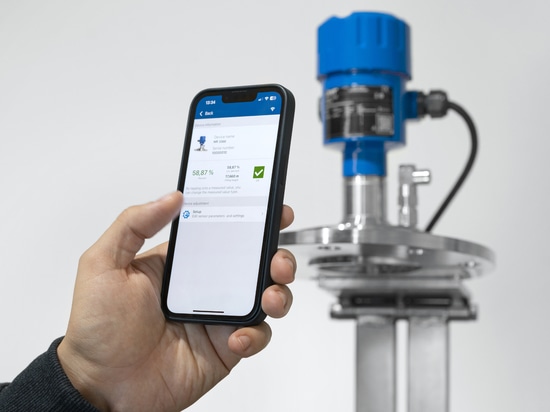

Facilité d'installation et d'utilisation : La conception compacte permet un montage rapide, avec une mise en service intuitive via l'écran ou UWT LevelApp.
Peu d'entretien et à l'épreuve du temps : Temps d'arrêt opérationnel réduit et sécurité du processus à long terme grâce à la technologie haute fréquence avancée.
--------------------------------------------------------------------------------
APPLICATIONS TYPIQUES DU NIVORADAR

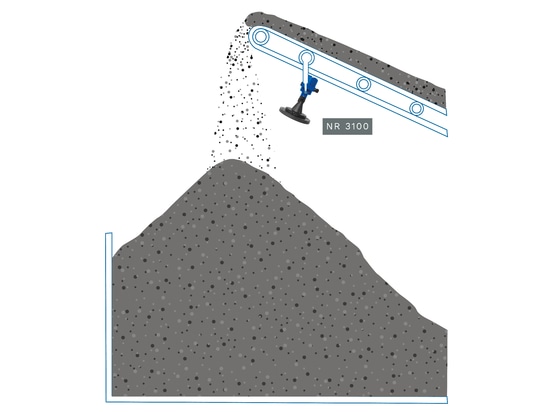

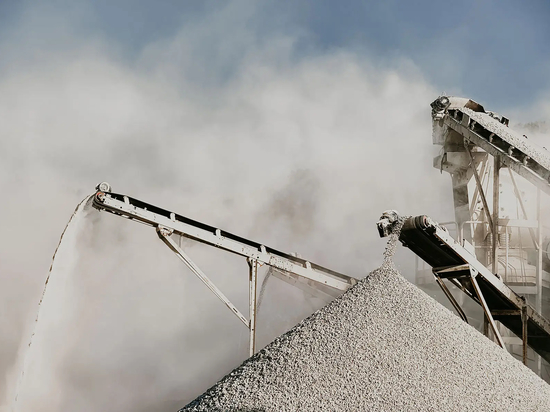

- Mesure des solides en vrac dans les silos : Surveillance fiable, même dans des environnements poussiéreux ou avec des surfaces irrégulières.
- Mesure des liquides dans les réservoirs et les conteneurs : Mesures précises malgré les surfaces en mouvement ou les processus dynamiques.
Zones dangereuses : Les capteurs certifiés ATEX garantissent une sécurité maximale.
Surveillance des processus : Mesure de niveau sans contact pour diverses industries, non affectée par les fluides agressifs, les températures élevées ou les pressions.
Applications sensibles à l'hygiène : Idéal pour une utilisation dans l'industrie alimentaire ou pharmaceutique - sans contact, facile à nettoyer et sans danger pour les processus.
--------------------------------------------------------------------------------
UNE TECHNOLOGIE RADAR POUR L'AVENIR
La technologie radar avancée 80 GHz du NivoRadar® offre aux entreprises une solution pérenne, précise et nécessitant peu d'entretien pour une mesure de niveau fiable. Grâce à l'innovation continue et à l'intégration intelligente des capteurs, cette technologie garantit une sécurité opérationnelle élevée et l'optimisation des processus.
