Considérations relatives à l'installation du réchauffeur d'air et à la conception du système

{{{sourceTextContent.subTitle}}}

Les systèmes en boucle fermée conçus pour contrôler les réchauffeurs d'air doivent être réglés de manière à maintenir la température du serpentin de chauffage dans sa plage de sécurité.

{{{sourceTextContent.description}}}

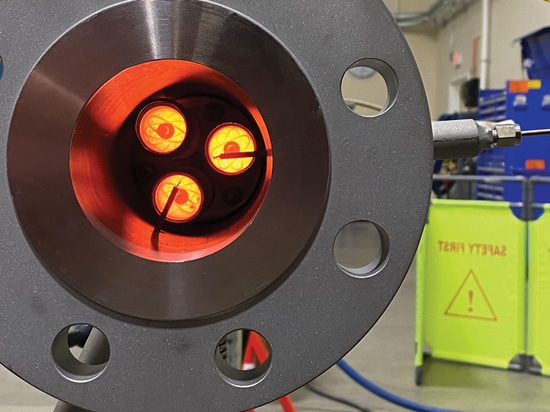

Vous avez besoin d'un réchauffeur d'air pour votre procédé. Vous avez calculé la puissance requise, vous connaissez la température du procédé requise pour l'application et vous avez identifié le réchauffeur d'air TUTCO SureHeat. Tout cela semble être une conception de système en boucle fermée assez facile, jusqu'au jour où vous mettez le système en marche et que la température du procédé n'est pas tout à fait celle dont vous avez besoin. Votre première pensée est que le réchauffeur n'est pas assez chaud et vous augmentez la tension à "onze" pour compenser. En essayant d'obtenir la température requise, l'élément chauffant tombe soudainement en panne. Que s'est-il passé ? Qu'est-ce qui ne va pas avec l'élément chauffant ? Mon régulateur de température n'indiquait que 700°C, pourquoi est-il tombé en panne ? Nous entendons souvent ces questions et la réponse peut parfois être aussi simple que l'emplacement du thermocouple ou la vitesse du processus.

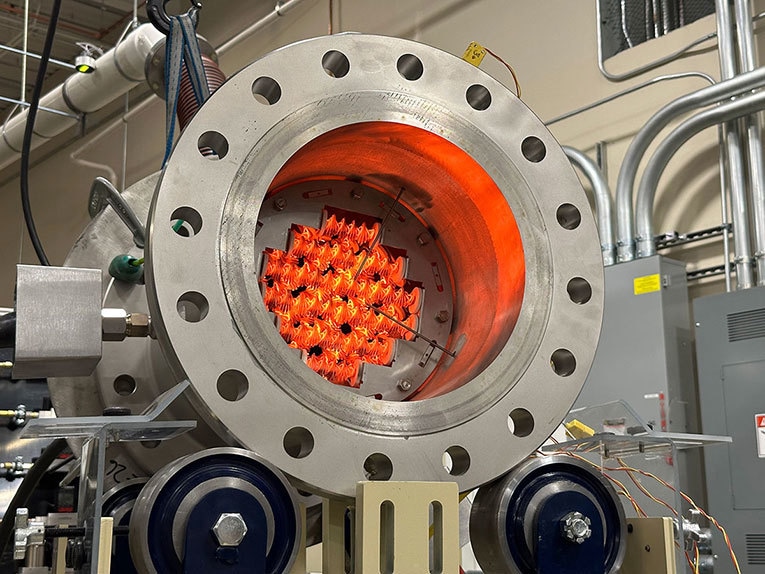

Pour résoudre le problème, il est important de bien comprendre à quelle vitesse nos éléments Serpentine TUTCO SureHeat peuvent chauffer. La bobine de l'élément Serpentine passe le courant rapidement et le résultat, tout comme une résistance, est la chaleur. Le temps de réponse rapide est une caractéristique qui améliore la vitesse des processus, mais s'il n'est pas bien compris et contrôlé, il peut chauffer trop vite, ce qui entraîne un dépassement. Les systèmes en boucle fermée conçus pour contrôler les réchauffeurs d'air doivent être réglés de manière à maintenir la température du serpentin de chauffage dans sa plage de sécurité. La température du processus peut être très différente de la température réelle de l'élément. Les composants de contrôle doivent être suffisamment rapides pour mesurer et effectuer rapidement les ajustements nécessaires à la régulation de la tension de l'élément chauffant. Les ajustements doivent être progressifs, rapides et régulés. Des changements progressifs modérés permettent de maintenir la température de l'élément chauffant stable. Si elle est correctement réglée, la température de l'élément chauffant doit rester dans une fourchette de +/-2°F.

Si vous n'utilisez qu'un seul thermocouple (TC) dans votre système en boucle fermée, il doit être placé à 1 pouce de la sortie de l'élément chauffant dans le flux d'air. Les thermocouples exposés de type K sont les plus efficaces. Ils sont plus rapides et plus précis. Si vous placez votre TC plus loin dans la ligne de traitement, il ne reflétera pas avec précision la température de l'élément chauffant. Les pertes de température à travers une section de tuyau métallique peuvent être très importantes.

Nous voyons constamment des conceptions de systèmes où les considérations thermodynamiques ne sont pas prises en compte. Les matériaux plus froids agissent comme un puits de chaleur lorsque l'air passe à travers et évacue la chaleur. Au bout d'un certain temps, et s'ils sont correctement isolés, la température du processus augmentera au fur et à mesure que la température des matériaux entourés augmentera. L'exemple le plus simple est celui d'une casserole d'eau sur une cuisinière. Si vous avez faim, vous voudrez la faire bouillir le plus vite possible. Le brûleur est réglé sur une température élevée. La casserole se réchauffe assez rapidement et l'eau bout lorsqu'elle atteint sa température. L'eau est prête assez rapidement, mais la poignée de la casserole, bien qu'elle se réchauffe, n'est pas assez chaude pour vous brûler. Si vous oubliez l'eau bouillante, la poignée deviendra plus chaude avec le temps. Il faut simplement plus de temps pour atteindre une température inconfortable ou trop chaude au toucher.

Ce qu'il faut retenir pour éviter les dépassements de température :
- l'air doit être allumé et passer à travers l'élément chauffant avant de le mettre sous tension
- les éléments chauffants sont comme des résistances de puissance
- la température mesurée du processus n'est pas la température de l'élément
- maintenir le dispositif de chauffage aussi près que possible du point de traitement
- placer le CT près de l'extrémité de sortie de l'élément chauffant dans le flux d'air
- utiliser une rampe pour ralentir et contrôler la température de démarrage de l'élément chauffant
- laisser le temps de chauffer les matériaux entourant le procédé
- isoler les matériaux pour maintenir les températures et les empêcher de refroidir rapidement
- choisir des composants de contrôle adaptés aux spécifications du réchauffeur
- réguler la tension de l'appareil de chauffage par des changements progressifs plus faibles

Si vous avez des questions spécifiques sur la configuration, le choix des composants ou l'installation, nos ingénieurs d'application se feront un plaisir de vous aider. Nos ingénieurs d'application se feront un plaisir de vous aider. Pour plus d'informations, vous pouvez contacter nos ingénieurs d'application.
