Alimentations à cadre ouvert ou à cadre fermé : Analyse approfondie des scénarios d'application

{{{sourceTextContent.subTitle}}}

Alimentations à cadre ouvert ou fermé

{{{sourceTextContent.description}}}

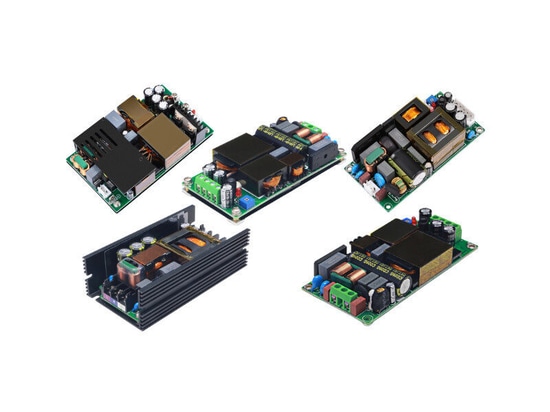

L'alimentation à cadre ouvert
Une alimentation à cadre ouvert se caractérise par sa construction minimaliste. Dans cette conception, les composants principaux - filtre d'entrée, circuit de commutation, transformateur et régulateurs de sortie - sont assemblés sur une seule carte de circuit imprimé (PCB). En général, cette carte est ensuite montée sur un cadre métallique léger ou une plaque de base, qui fournit une rigidité structurelle et un moyen de montage. Il est important de noter qu'il n'y a pas de couvercle supérieur ou inférieur, ce qui laisse les composants exposés.

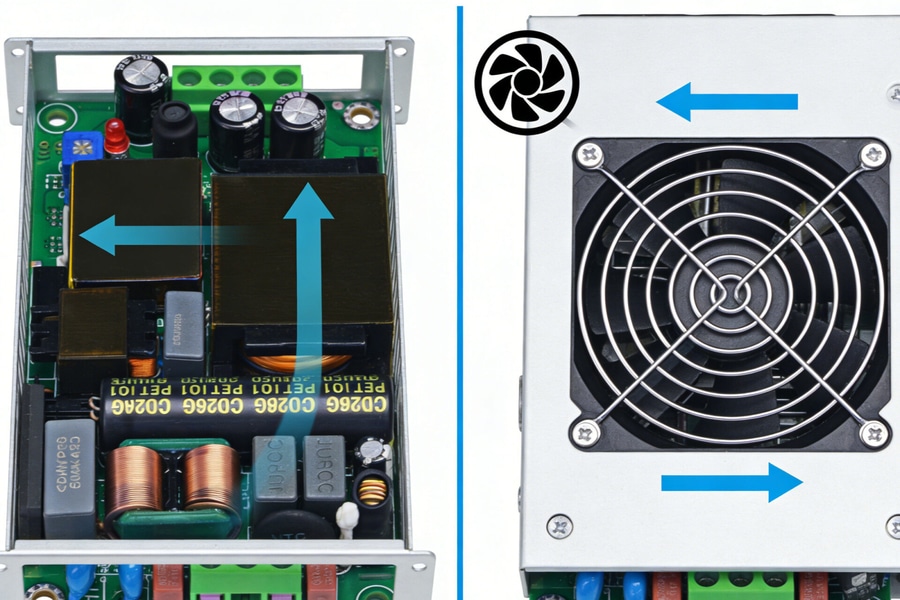

Cette philosophie de conception privilégie l'intégration directe dans un système hôte. Par conséquent, la principale stratégie de gestion thermique est le refroidissement naturel, qui s'appuie sur la convection et le flux d'air à l'intérieur du boîtier de l'équipement final pour dissiper la chaleur. En outre, leur faible encombrement et leur compatibilité avec les rails DIN standard les rendent exceptionnellement populaires dans les environnements contrôlés tels que les armoires de commande industrielles. Pour les concepteurs OEM, l'approche du cadre ouvert offre donc une source d'alimentation en courant continu très compacte et rentable, qui s'intègre parfaitement dans la machine.

L'alimentation électrique fermée
En revanche, une alimentation électrique fermée est une unité autonome. Tous les composants électroniques sont logés dans un boîtier de protection, généralement construit en acier estampé, en aluminium ou en plastique de haute qualité. Ce boîtier remplit plusieurs fonctions essentielles. Par exemple, il agit comme un bouclier contre les interférences électromagnétiques (EMI). En outre, il offre une protection mécanique contre les dommages physiques et les contaminants environnementaux tels que la poussière et l'humidité. Enfin, il empêche tout contact accidentel de l'utilisateur avec des pièces internes sous tension, ce qui renforce la sécurité opérationnelle.

La gestion thermique dans les unités fermées nécessite souvent des solutions plus actives. Alors que les modèles de faible puissance peuvent utiliser des boîtiers à ailettes pour améliorer la convection naturelle, la plupart des alimentations fermées de moyenne à forte puissance intègrent un refroidissement par ventilateur. Dans cette approche, un ventilateur interne fait circuler activement l'air à travers les ouvertures du boîtier. Cela permet à ces unités de maintenir leur puissance de sortie nominale dans une plus large gamme de conditions ambiantes, ce qui les rend idéales pour les applications autonomes ou pour une utilisation dans des environnements d'utilisateurs finaux où il n'existe pas de boîtier de protection secondaire.
