Débitmètres à ultrasons : Clamp-on versus In-Line pour une mesure avancée du débit

{{{sourceTextContent.subTitle}}}

Titan Enterprises présente les avantages et les inconvénients des débitmètres à ultrasons à pince et en ligne, ainsi que les applications les plus adaptées à ces types d'appareils de mesure.

{{{sourceTextContent.description}}}

Titan Enterprises présente les avantages et les inconvénients des débitmètres à ultrasons à pince et en ligne, ainsi que les applications les plus adaptées à ces types d'appareils de mesure.

Les débitmètres à ultrasons représentent une avancée significative dans la technologie de mesure du débit, offrant précision, polyvalence et facilité d'utilisation sans composants mobiles ou internes. Les débitmètres à ultrasons utilisent les ultrasons pour mesurer la vitesse d'un fluide s'écoulant dans un tuyau de dimensions connues, ce qui permet d'obtenir le débit volumétrique. Il en existe deux types principaux :

Les débitmètres à ultrasons à temps de transit ou "temps de vol" : Ils mesurent la différence de temps entre les impulsions ultrasoniques envoyées dans le sens de l'écoulement et contre l'écoulement. La différence de temps de transit est directement proportionnelle à la vitesse d'écoulement.

Débitmètres à ultrasons Doppler : Ils mesurent le décalage de fréquence d'un signal ultrasonique réfléchi par des particules ou des bulles dans le fluide. Ce décalage de fréquence est utilisé pour calculer la vitesse d'écoulement.

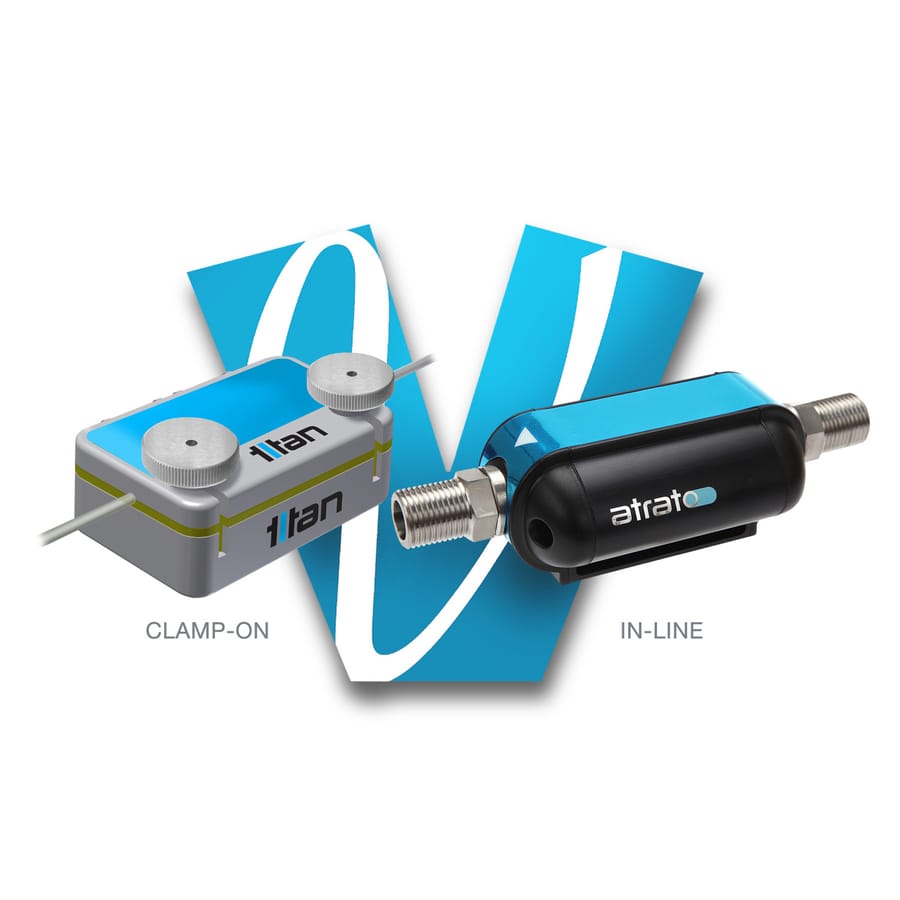

Les débitmètres à ultrasons peuvent être soit intégrés dans une conduite pour mesurer le flux d'écoulement "en ligne", soit fixés à l'extérieur d'une conduite existante. Les débitmètres en ligne et les débitmètres à pince sont tous deux couramment utilisés pour mesurer le débit de liquides et de gaz dans diverses applications. Chaque type a ses propres avantages et inconvénients, ce qui les rend adaptés à différentes applications industrielles.

Débitmètres en ligne

Avantages :

Haute précision : les débitmètres en ligne sont généralement plus précis parce qu'ils sont directement insérés dans la canalisation, mesurant parfois sur toute la section transversale de la canalisation en utilisant plusieurs ensembles de capteurs pour produire des données plus précises pour une mesure exacte du débit.

Ils sont étalonnés de manière indépendante : En tant qu'unité séparée, ils peuvent être finement étalonnés par le fournisseur ou par un bureau d'étalonnage indépendant selon des normes spécifiques qui seront directement liées à l'installation finale.

Variété de technologies de mesure : Bien que nous nous concentrions ici sur les débitmètres à ultrasons, les dispositifs de mesure de débit en ligne peuvent utiliser diverses autres technologies telles que la turbine, le magnétisme, le vortex ou la pression différentielle, qui peuvent être choisies en fonction des exigences spécifiques de l'application, mais les ultrasons présentent l'avantage supplémentaire d'une restriction minimale, voire inexistante, du débit.

Performances stables : Ces débitmètres ont tendance à fournir des performances stables et cohérentes dans le temps, ce qui les rend fiables pour une utilisation à long terme.
Large gamme d'applications : Adaptés aux mesures de débit de liquides et de gaz, les débitmètres à ultrasons en ligne peuvent supporter des pressions et des températures élevées en fonction du matériau de construction et de la conception.

Inconvénients :

Complexité de l'installation : l'installation d'un débitmètre en ligne nécessite généralement de couper la conduite et parfois d'interrompre le processus pour vider la conduite avant l'installation, ce qui peut s'avérer long et coûteux. Des raccords supplémentaires peuvent également être nécessaires.

Maintenance : La maintenance peut s'avérer plus difficile, car elle peut nécessiter l'arrêt du processus et le démontage de certaines parties de la canalisation.
Installation permanente : Une fois installés, ils ne sont pas faciles à déplacer, ce qui les rend moins flexibles si les points de mesure doivent être changés fréquemment.

Les débitmètres en ligne sont préférés pour les applications nécessitant une grande précision et des mesures stables à long terme. En dépit de leurs coûts d'installation plus élevés, les coûts de leur durée de vie sont relativement faibles, s'agissant d'appareils électroniques. Ils sont souvent utilisés dans les industries de transfert de propriété, telles que le pétrole et le gaz, car la grande précision dans le temps et les faibles coûts de maintenance permettent d'amortir assez rapidement les frais d'installation initiaux.

Débitmètres à pince

Avantages :

Non invasif : Les débitmètres à pince sont installés à l'extérieur sur la conduite existante, ce qui évite de couper ou de modifier la conduite, ou de vidanger le liquide. Ils sont donc idéaux pour les applications où le processus ne peut être interrompu.

Facilité d'installation et de maintenance : Ils sont faciles à installer et à entretenir car il n'est pas nécessaire d'interrompre le flux ou de couper la conduite. Ils peuvent également être installés dans des endroits difficiles d'accès ou dans des espaces restreints. Bien qu'il y ait de sérieuses implications en termes de précision, cela peut être considéré comme un risque/pénalité acceptable pour le processus dans son ensemble.

Facilité d'utilisation : Ils peuvent être installés sur des tuyaux de différentes tailles, y compris des tuyaux de grand diamètre, et peuvent être utilisés pour une grande variété de fluides. Ils peuvent également être utilisés pour valider les performances des débitmètres en ligne existants.

Portabilité : Ces débitmètres sont souvent portables et peuvent être déplacés vers différents points de mesure, ce qui offre une certaine souplesse pour les installations temporaires ou les mesures de contrôle ponctuelles.

Installation rentable : Comme il n'est pas nécessaire de modifier la canalisation, les coûts d'installation sont généralement inférieurs à ceux des débitmètres en ligne.

Inconvénients :

Limites de précision : Les débitmètres à pince ont généralement une précision inférieure à celle des débitmètres en ligne. Les dimensions réelles de l'épaisseur de la paroi et de l'alésage du tuyau sont très importantes pour le calcul de la précision de la mesure du débit. Des facteurs tels que le matériau du tube, l'épaisseur de la paroi, les dépôts sur la surface interne et le profil de l'écoulement affectent la précision du débitmètre.

Étalonnage : L'étalonnage du fournisseur ne peut être effectué que sur un système de tuyauterie représentatif et non sur l'appareil final installé, ce qui compromet la précision atteinte.

Gamme d'applications limitée : Ils peuvent ne pas convenir à des conduites très petites ou très grandes et peuvent être moins efficaces pour mesurer certains types de fluides, en particulier ceux dont la vitesse est faible ou qui présentent des niveaux d'aération élevés.

Dépendance à l'égard de l'état de la conduite : L'état et le matériau de la conduite peuvent avoir un impact significatif sur les performances des débitmètres à pince. Par exemple, les conduites avec une isolation lourde ou des parois épaisses peuvent poser des problèmes de conductivité acoustique, entraînant une dégradation du signal. Le matériau de la canalisation peut également poser problème.

Potentiel d'interférence des signaux : Les débitmètres à pince peuvent être sujets à des interférences de signaux provenant d'équipements électroniques situés à proximité ou du matériau de la canalisation elle-même, ce qui peut affecter la fiabilité des mesures.

Emplacement : le choix de l'emplacement du dispositif à pince est essentiel, car les mises en garde habituelles en matière d'installation, telles que l'éloignement des valeurs et des coudes, s'appliquent toujours. Les turbulences peuvent être réduites en garantissant au minimum 10 diamètres de conduite droite en amont et 5 diamètres en aval. Ces facteurs seraient étroitement surveillés dans une situation permanente par défaut.

Les débitmètres à pince sont idéaux pour les applications non invasives, flexibles et portables où la facilité d'installation et les faibles coûts d'installation sont des priorités, même s'ils peuvent offrir une précision moindre et sont influencés par les caractéristiques de la conduite et du fluide. Ils sont utilisés dans toutes les industries en raison de leur flexibilité inhérente.

Le choix entre les débitmètres à ultrasons en ligne et les débitmètres à pince dépend des besoins spécifiques de l'application, y compris des facteurs tels que la précision requise, la facilité d'installation, les considérations de maintenance et la nature du fluide et de la canalisation.

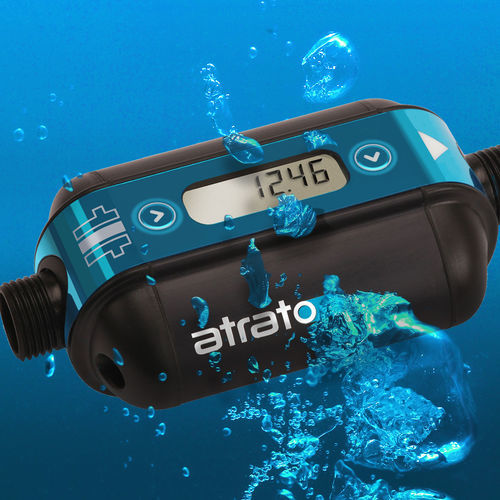

La gamme de débitmètres ultrasoniques en ligne de Titan utilise notre technologie ultrasonique brevetée "temps de vol", fonctionnant avec une excellente précision sur de larges plages de débit de liquide allant de 2ml/min à 20l/min.
