Maîtriser le dosage des liquides : Surmonter les défis d'un dosage de précision

{{{sourceTextContent.subTitle}}}

Mesurer des lots de liquides est une chose très simple à faire... ou bien est-ce le cas ? Titan partage des informations clés pour aider les ingénieurs et les opérateurs à relever les défis du dosage de précision afin de garantir des mesures exactes et des opérations de traitement fluides.

{{{sourceTextContent.description}}}

Titan Enterprises partage des informations clés pour aider les ingénieurs et les opérateurs à relever les défis du dosage de précision afin de garantir des mesures exactes et des opérations de traitement fluides.

Le dosage de lots de liquides peut sembler simple à première vue - installer un débitmètre dans la ligne de produits, le connecter à un instrument, contrôler la mesure avec un logiciel embarqué, câbler une vanne, entrer le volume requis, appuyer sur un bouton et la bonne quantité de liquide est distribuée dans votre récipient. Cependant, les applications réelles révèlent une foule de complexités qui doivent être prises en compte pour obtenir des résultats précis et reproductibles.

Les systèmes avancés de traitement et de manipulation des liquides d'aujourd'hui exigent des mesures de débit extrêmement précises. Qu'il s'agisse d'ajouter de l'eau aux mélangeurs de production alimentaire, de distribuer des arômes à la bière ou au cidre sur le point de vente, ou de manipuler des produits chimiques agressifs, même de légères incohérences dans la conception du système peuvent entraîner des inexactitudes, des gaspillages de produits ou des perturbations des processus.

Pour les systèmes de dosage, le facteur critique est la répétabilité, c'est-à-dire le fait de s'assurer que le volume requis est délivré de manière cohérente à chaque fois. Pour y parvenir, le système devrait idéalement maintenir des conditions de traitement constantes, ce qui n'est pas toujours possible. Par exemple, les fluctuations de température au cours de la journée peuvent altérer la viscosité du fluide et les mesures de débit volumétrique. De même, une baisse du niveau du réservoir de liquide d'alimentation alimentant la pompe de traitement peut réduire le débit de distribution, ce qui a un impact sur la précision du débitmètre et de la vanne de régulation de débit. Par conséquent, pour commencer, la conception des systèmes de dosage doit viser à minimiser le plus grand nombre de variables possible, tout en restant dans des limites de coût raisonnables. Une fois cette base établie, les équipements tels que les débitmètres, les pompes et les vannes peuvent être sélectionnés pour compenser efficacement toute variation des paramètres.

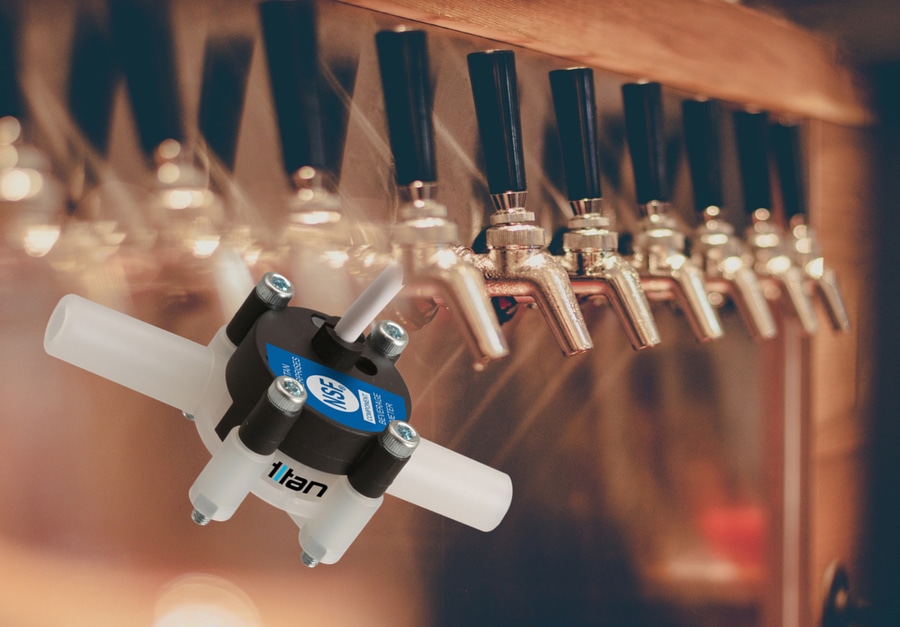

Le débitmètre pour boissons de Titan, homologué NSF, est conçu spécifiquement comme une solution de mesure de débit pour le marché de la distribution de boissons. Grâce à sa répétabilité exceptionnelle, ce dispositif peu coûteux est installé dans le monde entier et permet aux industries d'obtenir des rendements plus élevés, qu'il s'agisse d'équipements de traitement des boissons ou d'un mur de robinets de bar dans un restaurant.
Applications de la mesure et du contrôle du débit des liquides dans les procédés discontinus

Mise en lots d'ingrédients dans le traitement des jus de fruits

La production de jus de fruits repose sur la mesure précise du débit de petites quantités d'ingrédients afin de maintenir la qualité du produit. Les débitmètres de liquide surveillent et contrôlent la distribution de l'eau, des arômes, des édulcorants et d'autres ingrédients, garantissant les bonnes proportions pour un goût et une durée de conservation optimaux. Les débitmètres de haute précision fournissent des mesures répétables, indispensables pour maintenir l'homogénéité du produit.

Distribution par lots de liquides dans les murs à bière

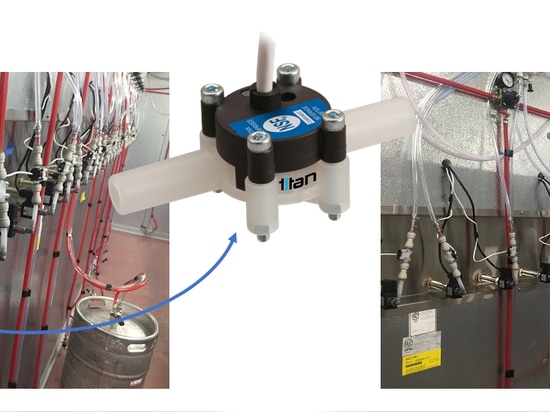

Intégrés dans un mur de bière, les vannes et les débitmètres comptent et contrôlent la distribution de la bière aux robinets du bar. Les compteurs à turbine de Titan, homologués NSF et peu coûteux, sont utilisés par un client américain de longue date, une société de technologie de self-pour, dans ses murs de boissons self-pour, pour mesurer et contrôler avec précision la bière distribuée aux comptoirs de self-service.
nsf beverage meter beer wall

Commutation de débit dans les opérations d'embouteillage

Dans les opérations d'embouteillage, une indication fiable du débit de liquide permet d'éviter des interruptions coûteuses. Les commutateurs de débit en ligne détectent et gèrent les scénarios critiques tels que la perte de débit du produit, garantissant ainsi des opérations efficaces. Plusieurs fabricants de produits alimentaires et de boissons utilisent les débitmètres à mini-turbine de Titan comme commutateurs de débit alternatifs à faible coût. Les commutateurs de débit contrôlent également l'ajout de dioxyde de carbone, arrêtent les lignes d'embouteillage si nécessaire et empêchent les arrêts de réfrigérant ou de refroidisseur, ce qui permet une efficacité maximale du processus.
Considérations critiques pour les systèmes de dosage de liquides

Répétabilité du système :

La stabilité hydraulique est essentielle. Des poches d'air dans la conduite peuvent entraîner des situations de flux dynamique, provoquant des erreurs volumétriques dans la distribution. Le verrouillage hydraulique du système permet d'éliminer cette variabilité et d'améliorer la répétabilité.

Conditions de traitement stables :

Les changements de pression, de température ou de débit peuvent pousser les débitmètres dans des zones opérationnelles imprévisibles, ce qui affecte l'étalonnage et la précision. Le maintien de conditions constantes est vital pour une performance fiable.

Gestion des débits pulsés :

Le choix du type de pompe est important pour éviter les pulsations. Les pulsations de certaines pompes peuvent perturber les débits, en particulier dans les applications chimiques agressives. Des régulateurs de pression et des amortisseurs de pulsations doivent être incorporés dans les systèmes d'écoulement afin d'obtenir un débit régulier et constant.

Placement stratégique des débitmètres :

Le positionnement du débitmètre juste avant la vanne de distribution minimise l'inertie du fluide et améliore la précision de la mesure.

Comprendre la résolution des débitmètres :

Les débitmètres à faible résolution, tels que ceux qui émettent une impulsion par litre, peuvent manquer de précision dans les applications de petits lots. Cependant, une résolution trop élevée constitue une dépense inutile lors du choix de l'équipement. Le choix de la résolution appropriée à la tâche à accomplir est essentiel pour garantir des performances fiables.

Sélection et étalonnage des vannes :

Le type de vanne d'arrêt utilisé peut avoir un impact sur la précision du débit. Les solénoïdes à action rapide sont idéaux pour les petites canalisations, tandis que les installations plus importantes bénéficient de solutions telles que les systèmes d'arrêt à plusieurs étages ou la programmation de la "compensation de dépassement de lot" pour affiner les résultats.

Optimiser les débitmètres électroniques :

Les débitmètres à haute performance (tels que le débitmètre ultrasonique Atrato® de Titan) peuvent prévoir les signaux d'arrêt à l'avance, garantissant ainsi une livraison régulière même à grande vitesse.
Améliorer l'efficacité des processus

En tenant compte de ces facteurs lors de la conception et de la mise en service du système, les ingénieurs peuvent éliminer les pièges courants du dosage des liquides et obtenir une très bonne précision. En investissant dans une technologie de mesure du débit adaptée aux exigences de l'application, on s'assure que le système de dosage fonctionne avec précision et régularité.

Pour plus d'informations sur les solutions avancées de mesure de débit pour les processus de dosage et de contrôle, envoyez un courriel à [email protected].
