Optimiser les performances hydrauliques : Relever les défis de la mesure précise du débit

{{{sourceTextContent.subTitle}}}

Titan Enterprises partage des informations clés et des considérations critiques pour les systèmes de fluides hydrauliques afin d'aider les ingénieurs et les opérateurs à relever les défis de la mesure de débit de précision pour assurer des mesures exactes et des opérations de processus sûres.

{{{sourceTextContent.description}}}

Titan Enterprises partage des informations clés pour aider les ingénieurs et les opérateurs à relever les défis de la mesure de débit de précision afin de garantir des mesures exactes et des opérations de traitement sûres.

Le dosage de liquides sous pression peut sembler simple à première vue : installer un débitmètre dans la ligne de produits, le connecter à un instrument, contrôler la mesure à l'aide d'un logiciel embarqué, câbler une vanne et une pompe, et mettre le système de débit en marche. Cependant, les applications réelles révèlent une foule de complexités qui doivent être prises en compte pour obtenir des résultats précis et reproductibles.

Les systèmes avancés de traitement et de manipulation des fluides d'aujourd'hui exigent des mesures de débit extrêmement précises, et même de légères incohérences dans la conception du système peuvent entraîner des inexactitudes, des gaspillages de produits ou des perturbations des processus.

En ce qui concerne les systèmes hydrauliques, les débitmètres jouent un rôle essentiel dans le maintien de l'intégrité et de l'efficacité de ces systèmes utilisés, par exemple, dans les bancs d'essai hydrauliques, l'étalonnage, la confirmation des débits des pompes hydrauliques, ainsi que le réglage et l'ajustement des vannes de régulation de débit. Le maintien de conditions de processus cohérentes peut toutefois s'avérer difficile. Les systèmes hydrauliques reposent sur le mouvement précis du fluide pour transmettre la puissance, et tout écart par rapport au débit requis peut entraîner des problèmes de performance, une usure excessive ou une défaillance du système. Par exemple, les conditions du processus, telles que les fluctuations de température tout au long de la journée, peuvent modifier la viscosité du fluide et les mesures du débit volumétrique, ce qui a un impact sur la précision de la mesure du débit. Idéalement, la conception des systèmes hydrauliques devrait viser à minimiser le plus grand nombre de variables possible, tout en restant dans des limites de coût raisonnables. Une fois cette base établie, les équipements tels que les débitmètres, les pompes et les vannes peuvent être sélectionnés pour compenser efficacement les variations de paramètres.

Les débitmètres sont conçus pour mesurer le taux et/ou le volume de fluide circulant dans un système hydraulique via une variété de sorties, allant d'un simple affichage mécanique à un enregistrement complet des données, fournissant des données en temps réel sur le taux de mouvement du fluide. Les opérateurs peuvent ainsi surveiller l'état du système, détecter les fuites ou les blocages et optimiser les performances. Une mesure précise du débit est également essentielle pour maintenir une pression constante et s'assurer que les actionneurs et autres composants reçoivent le volume de fluide correct, ce qui est vital pour obtenir le rendement mécanique souhaité.

Les fluides hydrauliques sont généralement des huiles visqueuses, à base de pétrole ou synthétiques, utilisées pour leur stabilité à la température de fonctionnement et leurs propriétés lubrifiantes, bien que des liquides à base d'eau (HFA, HFB), des fluides eau-glycol (HFC) et, de plus en plus, des fluides hydrauliques biodégradables soient également utilisés dans les systèmes hydrauliques.
Considérations critiques pour les systèmes de fluides hydrauliques

Répétabilité du système :

La stabilité hydraulique est essentielle. Des poches d'air dans la conduite peuvent entraîner des situations de débit dynamique, provoquant des erreurs volumétriques dans le débit. Le verrouillage hydraulique du système permet d'éliminer cette variabilité et d'améliorer la répétabilité.

Conditions de traitement stables :

Les changements de pression, de température ou de débit peuvent pousser les débitmètres dans des zones opérationnelles imprévisibles, ce qui affecte l'étalonnage et la précision. Le maintien de conditions constantes est vital pour une performance fiable.

Gestion des débits pulsés :

Le choix du type de pompe est important pour éviter les pulsations. Les pulsations de certaines pompes peuvent perturber les débits, en particulier dans les applications chimiques agressives. Des régulateurs de pression et des amortisseurs de pulsations doivent être incorporés dans les systèmes d'écoulement afin d'obtenir un débit régulier et constant.

Placement stratégique des débitmètres :

Le positionnement du débitmètre juste avant la vanne de distribution minimise l'inertie du fluide et améliore la précision de la mesure.

Comprendre l'impact de la viscosité sur la précision des débitmètres :

Le choix d'un dispositif de mesure du débit doit toujours tenir compte de la viscosité du fluide, car les compteurs à turbine perdent généralement en précision et en performance lorsque la viscosité du fluide augmente, alors que les performances, la précision et la gamme des débitmètres à déplacement positif augmentent avec la viscosité.

Sélection et étalonnage des vannes :

Le type de vanne d'arrêt utilisé peut avoir un impact sur la précision du débit. Les solénoïdes à action rapide sont idéaux pour les petites conduites, tandis que les installations plus importantes bénéficient de solutions telles que les systèmes d'arrêt à plusieurs étages ou la programmation de la "compensation automatique du dépassement" pour affiner les résultats.

Optimiser les débitmètres électroniques :

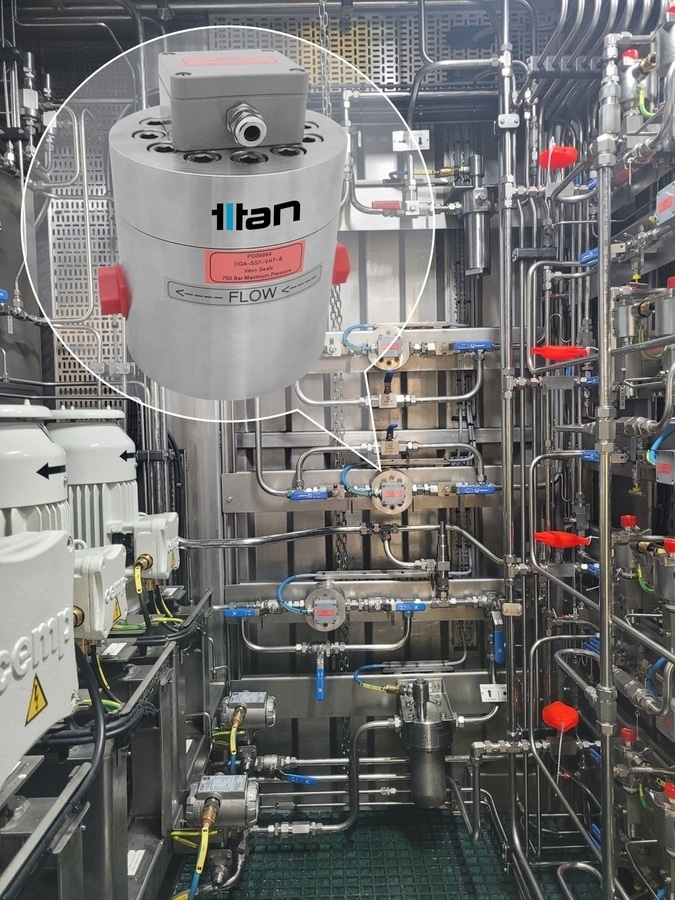

Les compteurs à haute performance (tels que le débitmètre ultrasonique Atrato® de Titan) peuvent prévoir les signaux d'arrêt à l'avance, ce qui garantit un débit constant même à grande vitesse.
Améliorer l'efficacité des processus

Les systèmes hydrauliques, en particulier dans l'industrie aérospatiale, fonctionnent à des pressions de plus en plus élevées afin d'obtenir plusieurs avantages clés, à savoir la réduction de la taille des composants, l'amélioration de l'efficacité globale du système, la réduction des besoins en réservoirs et la diminution du poids et de l'encombrement du système. Avec l'augmentation des pressions de fonctionnement, la sélection d'un débitmètre approprié devient encore plus critique. Ces débitmètres doivent non seulement fournir des mesures précises, mais aussi être capables de supporter des pressions supérieures aux niveaux de fonctionnement maximum du système, en incorporant un facteur de sécurité adéquat pour garantir la fiabilité et la sécurité à long terme.

En tenant compte de ces facteurs lors de la conception et de la mise en service du système et en investissant dans la technologie de mesure du débit appropriée aux exigences de l'application, les ingénieurs peuvent éliminer les pièges courants du comptage des liquides et s'assurer que le système d'écoulement des liquides fonctionne avec précision et cohérence.

Titan Enterprises propose une gamme de débitmètres pour les systèmes hydrauliques allant de 10 à 950 bars, avec des variantes de débit sur mesure et des versions OEM également disponibles. Pour plus d'informations sur les solutions avancées de mesure de débit et les applications OEM, visitez le site www.flowmeters.co.uk ou envoyez un courriel à [email protected].
