Explication de la documentation relative à la fabrication des circuits imprimés : Une liste de contrôle pratique pour les projets OEM

{{{sourceTextContent.subTitle}}}

Tout ce que vous devez préparer avant d'envoyer votre projet à une usine de PCBA

{{{sourceTextContent.description}}}

Lorsque l'on travaille avec un fabricant de circuits imprimés, l'une des questions les plus fréquemment posées par les équipementiers et les équipes de production est la suivante :
"Quelle documentation devons-nous soumettre pour lancer la production ?"

Dans la pratique, des fichiers manquants ou peu clairs entraînent souvent des erreurs d'assemblage, des répétitions de prototypes, des retards de calendrier ou des échecs de tests. Pour éviter ces risques, cet article présente les principaux documents requis pour la fabrication des PCBA et explique comment chacun d'entre eux contribue au bon déroulement du processus de production.

1. Données de production et de placement des circuits imprimés

La base de tout projet PCBA commence par des données précises sur les circuits imprimés.

Les fichiers Gerber définissent les couches de cuivre, les ouvertures des masques de soudure, la sérigraphie et le contour de la carte. Ces fichiers sont obligatoires pour la fabrication des circuits imprimés.

Les données de placement des composants (XY) spécifient la position et la rotation exactes de chaque composant, ce qui permet un assemblage SMT précis.

Meilleure pratique : Inclure des couches de sérigraphie clairement étiquetées avec des désignateurs de référence pour simplifier l'inspection et le dépannage.

2. Nomenclature

La nomenclature sert de référence centrale pour l'approvisionnement et l'assemblage des composants. Une nomenclature bien préparée doit indiquer clairement :

Les numéros de pièces du fabricant (MPN)

Les types d'emballage et les spécifications

Désignateurs de référence et quantités

Marques préférées et alternatives approuvées

Pourquoi c'est essentiel : Une nomenclature détaillée minimise les erreurs d'approvisionnement, raccourcit les délais d'approvisionnement et évite les arrêts de chaîne pendant la production.

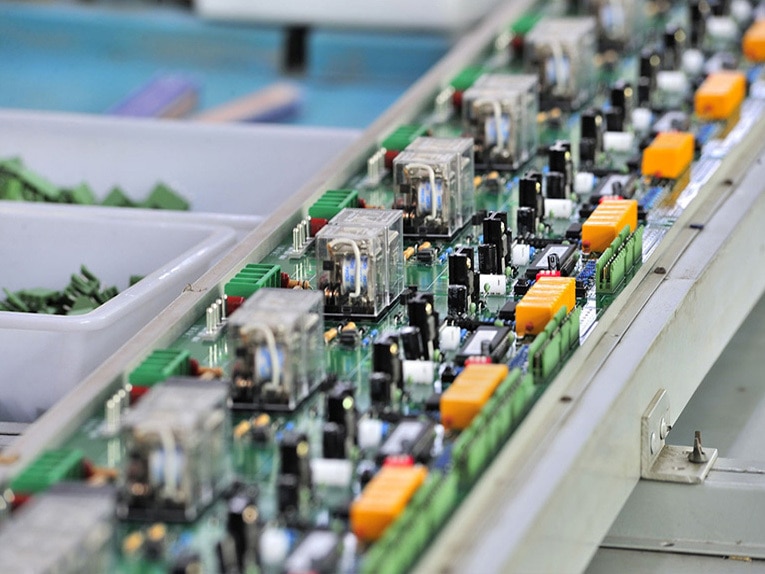

3. Instructions d'assemblage et exigences du processus

Au-delà des fichiers de conception, les fabricants s'appuient sur la documentation des processus pour comprendre comment la carte doit être construite.

Il peut s'agir de

Les exigences en matière d'orientation pour les composants polarisés ou complexes

Les méthodes de brasage spécifiques (refusion, vague, sélective ou manuelle)

Procédés spéciaux tels que le revêtement conforme, la distribution de colle ou l'étamage

Sans ces instructions, les usines peuvent suivre des processus par défaut, ce qui peut entraîner des retouches ou des problèmes fonctionnels.

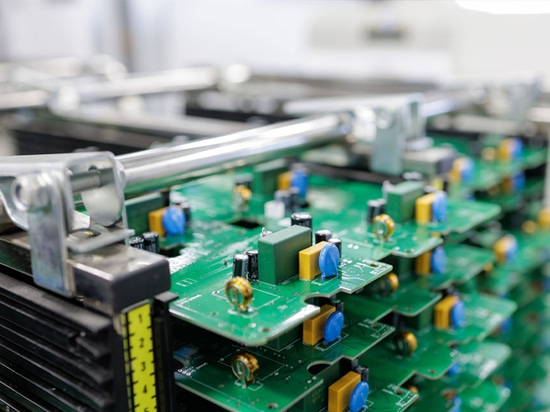

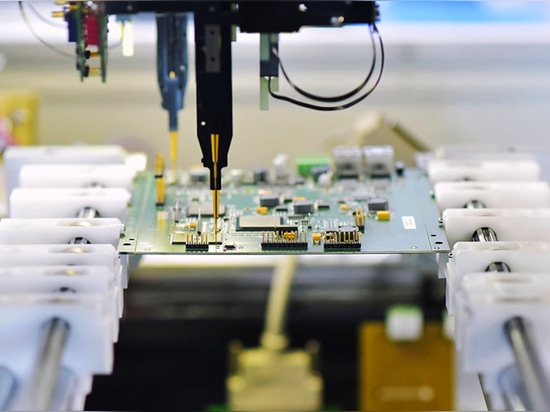

4. Documents d'essai et fichiers de programmation

Pour vérifier la fonctionnalité du produit, il convient de préparer à l'avance les informations relatives aux essais.

Les documents courants relatifs aux essais sont les suivants

L'emplacement des points d'essai

Procédures d'essais fonctionnels ou en circuit

Firmware ou fichiers de programmation pour la gravure des MCU

Résultat : Une documentation claire sur les tests permet de s'assurer que chaque carte assemblée répond aux exigences de performance avant l'expédition.

5. Échantillons de référence ou aides visuelles (en option)

Bien qu'ils ne soient pas obligatoires, les matériaux de référence peuvent améliorer considérablement la précision de la fabrication.

Éléments recommandés :

Échantillons physiques approuvés

Images haute résolution du circuit imprimé (recto et verso)

Photos en gros plan des composants ou assemblages critiques

Ces références sont particulièrement utiles pour les nouvelles conceptions ou les projets urgents.

Problèmes courants causés par des documents manquants

Pas de fichiers Gerber → la fabrication du circuit imprimé ne peut pas commencer

Nomenclature incomplète → Composants incorrects ou non disponibles

Exigences d'assemblage imprécises → Retouches et retards

Absence de plan de test → Taux de défauts plus élevés et délais plus longs

Approche préventive : La préparation d'un ensemble complet de documents dès le départ permet de protéger les calendriers des projets et les objectifs de coûts.

Liste de contrôle de la documentation essentielle des PCBA

Fichiers de fabrication du circuit imprimé (Gerber + données XY)

Nomenclature (BOM)

Instructions d'assemblage et de processus

Plans d'essai et fichiers de programmation

Échantillons ou références visuelles (recommandé)

Pourquoi travailler avec TECOO

Avec plus de 20 ans d'expérience dans la fabrication en sous-traitance de PCBA, TECOO offre des solutions intégrées et complètes couvrant l'assistance à la conception de PCB, la fabrication, l'approvisionnement en composants, l'assemblage, les tests et la livraison finale.

Pour réduire les retouches et accélérer la production, contactez TECOO pour un examen professionnel des documents PCBA et une consultation d'optimisation avant que votre prochain projet n'entre en fabrication.
