Comment la DFM (conception pour la fabrication) améliore votre projet de circuits imprimés

{{{sourceTextContent.subTitle}}}

Un guide pratique pour s'assurer que la conception de vos circuits imprimés se traduit par une fabrication fiable, rentable et à haut rendement

{{{sourceTextContent.description}}}

Dans le paysage électronique en constante évolution, même la meilleure conception de circuit n'est qu'un point de départ. De nombreuses équipes d'ingénieurs rencontrent toujours le même problème : un schéma ou une simulation qui semble parfait se transforme en un défi lors de la fabrication et de l'assemblage des circuits imprimés. Des défauts inattendus, des coûts inutiles, des dépassements de délais et de multiples séries de retouches apparaissent souvent une fois que la conception a atteint l'atelier de production.

Dans la plupart des cas, ces revers sont dus à une attention insuffisante portée à la conception pour la fabrication (DFM - Design for Manufacturability).

Ayant soutenu des entreprises mondiales de matériel informatique pendant plus de vingt ans, TECOO sait que la DFM est bien plus qu'une révision finale de la conception. Il s'agit d'un état d'esprit d'ingénierie qui commence dès les premières étapes du développement, garantissant que chaque carte de circuit imprimé est optimisée pour les processus de fabrication du monde réel, la fiabilité à long terme et la production évolutive.

I. Qu'est-ce que la DFM ? Une approche stratégique, pas une simple liste de contrôle

La DFM (Design for Manufacturability) est une discipline d'ingénierie qui intègre les contraintes de fabrication - telles que les limites de fabrication des circuits imprimés, les exigences d'assemblage, les spécifications des matériaux et les réalités de la chaîne d'approvisionnement - directement dans le processus de conception.

En d'autres termes, la DFM garantit que votre conception n'est pas seulement fonctionnelle sur le papier, mais qu'elle est pleinement compatible avec la production de masse, l'assemblage automatisé et des résultats de fabrication stables et reproductibles.

Elle comble le fossé entre la théorie de la conception électronique et l'environnement physique dans lequel le produit est effectivement fabriqué.

II. Les conséquences d'une négligence de la DFM : des risques qui peuvent faire dérailler votre projet

L'absence d'analyse DFM expose votre projet à des problèmes importants et coûteux. Parmi les plus courants, citons

1. Augmentation des coûts de fabrication et d'assemblage

Les choix de conception qui ne s'alignent pas sur les capacités standard des circuits imprimés, tels que les formes irrégulières des pastilles, les espacements inhabituels ou les exigences d'empilage non standard, entraînent souvent des prix de fabrication plus élevés. Une mauvaise disposition des composants ralentit également l'assemblage SMT et augmente le temps de réglage des machines ou le temps de travail manuel.

2. Rendements inférieurs et retouches fréquentes

De petits oublis dans la géométrie des pastilles ou la conception du motif de la surface peuvent créer des défauts de soudure tels que le pontage, le tombstoning, les joints froids ou un mouillage insuffisant. Une conception thermique déséquilibrée peut entraîner un gauchissement ou des tensions sur les composants pendant la refusion.

3. Fiabilité du produit compromise

Des stratégies CEM insuffisantes, une mauvaise mise à la terre ou des réseaux de distribution électrique défectueux peuvent provoquer des défaillances intermittentes qui ne se manifestent que dans des conditions d'utilisation réelles, bien après que le prototype ait semblé fonctionner correctement.

4. Des retards qui font prendre du retard à votre produit

Les problèmes de fabrication découverts tardivement obligent généralement à revoir la conception, à refaire des prototypes et à procéder à des validations supplémentaires, ce qui retarde considérablement la mise sur le marché et augmente le coût total de développement.

III. Comment les services DFM de TECOO renforcent le succès de votre projet PCB

Chaque projet de PCB et PCBA traité par TECOO fait l'objet d'une évaluation DFM approfondie. Lorsque vos fichiers de conception sont soumis, nos ingénieurs utilisent des outils d'analyse avancés et une connaissance approfondie de la fabrication pour évaluer la fabricabilité de votre conception sous de multiples angles.

1. Examen de la fabrication des PCB

Vérification de la largeur et de l'espacement minimaux des pistes, ainsi que de la géométrie des pastilles

Vérifier les dégagements entre les trous et le cuivre et les structures d'interconnexion

Examiner les configurations d'empilage et de couche pour la stabilité de l'impédance et du signal

2. Placement des composants et validation de l'empreinte

Confirmer que l'espacement évite les interférences de soudure et l'effet d'ombre

S'assurer que les dimensions de l'empreinte correspondent aux composants réels disponibles

Évaluer la conception thermique autour des pièces génératrices de chaleur

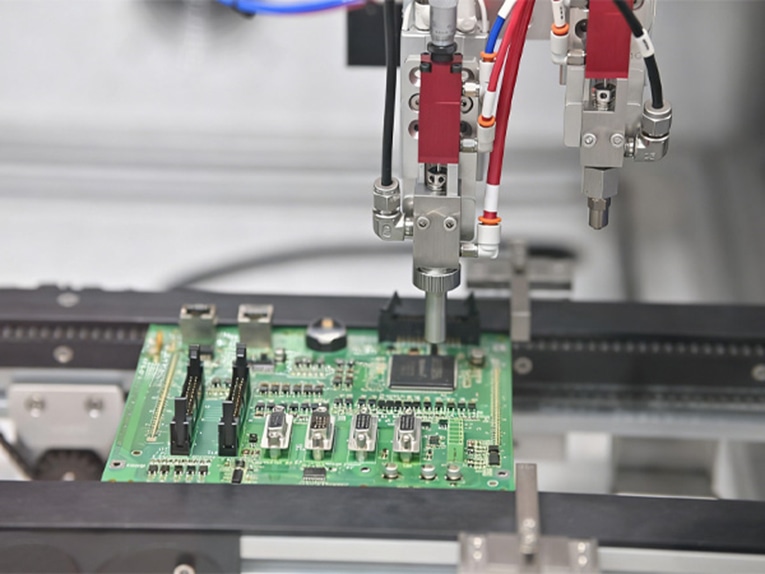

3. Faisabilité de l'assemblage (SMT/THT)

Valider la compatibilité avec l'équipement de prélèvement et de placement automatisé

Examiner la conception de la pastille pour des joints de soudure robustes

Veiller à ce qu'il y ait suffisamment de points de test, d'inspection et de reprise manuelle

4. Conception pour la testabilité (DFT)

Examiner l'accessibilité et la couverture des points de test

Confirmer que la carte finie peut être entièrement testée avant d'être expédiée

Renforcer la fiabilité à long terme en permettant des tests de production approfondis

Après analyse, TECOO fournit un rapport DFM clair et exploitable mettant en évidence les problèmes potentiels et recommandant des améliorations. Notre équipe d'ingénieurs peut collaborer directement avec vos concepteurs pour mettre en œuvre des solutions avant le début de la fabrication.

IV. Pourquoi choisir TECOO pour la DFM apporte une valeur exceptionnelle

L'intégration précoce de la DFM et la collaboration avec un partenaire manufacturier qui la comprend parfaitement se traduisent par des avantages mesurables :

1. Réductions significatives des coûts

En concevant des processus et des matériaux standard, les rendements augmentent et les déchets diminuent, ce qui réduit les dépenses de production globales.

2. Une mise sur le marché plus rapide

Évitez les itérations de conception dues à des problèmes de fabricabilité. Passez de la conception à la production en douceur et avec efficacité.

3. Fiabilité accrue et performances à long terme

L'identification précoce des risques permet d'éviter les défaillances sur le terrain, de prolonger la durée de vie des produits et d'améliorer la satisfaction des utilisateurs.

4. Une chaîne d'approvisionnement plus stable

Grâce à sa solide expérience en matière d'approvisionnement, TECOO peut recommander des composants ayant une bonne disponibilité et un bon rapport coût-efficacité, réduisant ainsi les risques liés à l'approvisionnement.

Conclusion

Le succès de l'électronique moderne dépend non seulement d'une conception innovante, mais aussi de la capacité à fabriquer de manière cohérente à grande échelle. La DFM est l'un des investissements les plus précieux que vous puissiez faire tout au long du cycle de vie de votre produit.

En vous associant à TECOO, vous bénéficiez d'une équipe qui s'engage à guider votre projet depuis le concept initial jusqu'à la production de masse. Avec plus de 20 ans d'expertise en EMS, nous fournissons les informations et les processus nécessaires pour éviter les erreurs coûteuses et garantir que votre produit est à la fois manufacturable et fiable.

Contactez TECOO dès aujourd'hui pour recevoir une analyse DFM gratuite pour votre prochaine conception de PCB.
Ensemble, nous pouvons construire un produit fiable, manufacturable et prêt pour le marché.
