SMT ou THT ? Le guide de l'ingénieur pour le choix de la technologie des circuits imprimés

{{{sourceTextContent.subTitle}}}

Comprendre les forces et les limites des approches hybrides et savoir quand les utiliser

{{{sourceTextContent.description}}}

Le choix entre la technologie de montage en surface (SMT) et la technologie de trou traversant (THT) est une décision fondamentale dans la conception électronique, qui a un impact sur les performances, la fiabilité et la fabricabilité. Alors que la technologie SMT domine l'électronique miniaturisée moderne, la technologie THT reste indispensable pour les applications de haute puissance et robustes. Ce guide analyse les considérations techniques et pratiques pour aider les ingénieurs et les concepteurs à prendre des décisions éclairées et explique pourquoi les solutions hybrides deviennent de plus en plus l'étalon-or pour l'assemblage avancé des circuits imprimés.

Différences fondamentales : SMT et THT en un coup d'œil
Technologie des trous traversants (THT)
Meilleur pour :

1. Environnements à fortes contraintes mécaniques
2. Applications à haute tension ou à courant élevé
3. Prototypage et scénarios nécessitant une reprise manuelle

Limites :

1. Densité de composants plus faible
2. Cadence de production plus lente
3. Ne convient pas aux conceptions à haute fréquence

Technologie de montage en surface (SMT)
Meilleur pour :

1. Conceptions à haute densité et à grande vitesse
2. Production automatisée en grande quantité
3. Dispositifs miniaturisés ou portables

Limites :

1. Moins résistants aux contraintes mécaniques
2. Nécessite un équipement spécialisé pour l'inspection/la réparation
3. Défis en matière de gestion thermique

Facteurs clés de décision
Efficacité de l'espace
Le SMT offre une excellente utilisation de l'espace, permettant une miniaturisation avancée. Le THT nécessite une plus grande surface de carte en raison des exigences d'espacement des trous de passage.

Solidité mécanique
Le THT offre une robustesse mécanique supérieure grâce à l'ancrage des fils à travers la carte. Les joints de soudure SMT sont plus vulnérables aux contraintes et aux vibrations.

Performance en haute fréquence
Le SMT permet d'obtenir des performances optimales à haute fréquence grâce à des fils plus courts qui minimisent les effets parasites. Le THT introduit une inductance et une capacité parasites.

Compatibilité avec l'automatisation
Le SMT est idéal pour les lignes de production à grande vitesse entièrement automatisées. Le THT nécessite souvent une intervention manuelle ou un équipement d'insertion spécialisé.

Flexibilité de reprise
Le THT permet une reprise manuelle simple grâce à l'accessibilité des joints de soudure. Le SMT nécessite des outils et une expertise spécialisés pour la reprise.

Quand envisager une approche hybride ?

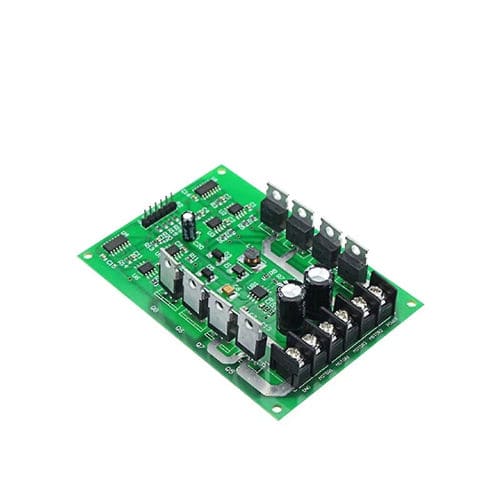

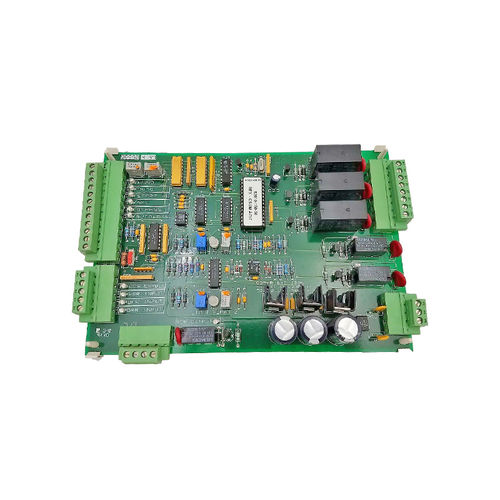

De nombreux produits électroniques avancés d'aujourd'hui, des unités de contrôle automobile aux appareils médicaux, nécessitent les atouts des deux technologies. Une approche hybride (SMT+THT) permet aux concepteurs de placer les composants sensibles sur le trajet du signal en utilisant le SMT tout en conservant le THT pour les connecteurs, les composants de puissance ou les pièces soumises à des vibrations. Cette stratégie optimise les performances sans compromettre la fiabilité.

Chez TECOO, nous déployons régulièrement l'assemblage hybride pour des applications nécessitant une durabilité thermique et mécanique accrue, des exigences en matière d'intégrité des signaux mixtes et de l'alimentation, et la conformité aux normes automobiles ou industrielles.

L'avenir : L'avenir de la technologie des circuits imprimés
La technologie SMT continue d'évoluer vers des composants à pas ultrafin et des matériaux avancés pour les circuits imprimés flexibles. Le THT évolue avec l'insertion automatisée de composants de forme irrégulière et des matériaux à résilience thermique améliorée. Les tendances les plus significatives se situent toutefois dans les approches hybrides : composants intégrés, conceptions "system-in-package" et procédés hybrides additifs-soustractifs qui redéfinissent les possibilités d'intégration.

Conclusion : Faire le bon choix
Il n'y a pas de réponse unique à la question SMT ou THT. Une conception réussie repose sur l'alignement du choix de la technologie sur les exigences du produit. Utilisez la technologie SMT pour les applications très complexes, à espace limité ou à grand volume. Choisissez le THT lorsque la robustesse mécanique, la gestion de la puissance ou la facilité de prototypage sont essentielles. Optez pour une stratégie hybride lorsque l'application exige le meilleur des deux mondes.

Chez TECOO, nous aidons nos clients à prendre ces décisions avec précision, en veillant à ce que les performances, la fiabilité et la fabricabilité soient équilibrées de la conception à la livraison.
