Échantillonnage du CO2 liquéfié en méthanisation

Pour la valorisation de CO2

La méthanisation s’impose aujourd’hui comme une solution clé de la transition énergétique et de l’économie circulaire. Ce procédé biologique permet de transformer des déchets organiques — issus de l’agriculture, de l’agroalimentaire ou encore des collectivités — en biogaz et en digestat valorisable comme fertilisant. Le biogaz, composé principalement de méthane (CH₄) et de dioxyde de carbone (CO₂), constitue une source d’énergie renouvelable pouvant être injectée dans le réseau, utilisée pour produire de l’électricité, de la chaleur, ou encore du carburant alternatif (bioGNV).

Mais au-delà de la valorisation du méthane, la filière s’intéresse de plus en plus au CO₂ issu de la méthanisation. Une fois séparé et purifié, ce CO₂ peut être récupéré, liquéfié et utilisé dans de nombreuses applications industrielles : production de boissons gazeuses, serres agricoles, industrie chimique ou encore procédés de refroidissement.

C’est à ce stade du procédé que l’expertise de SOCLEMA entre en jeu.

Pour que le CO₂ liquéfié devienne une ressource valorisable, il est indispensable de garantir sa qualité et sa pureté par des analyses fiables. Or, obtenir un échantillon représentatif dans ces conditions de pression et de température constitue un défi.
Les enjeux du CO₂ liquéfié

Le CO₂ liquéfié issu des unités de méthanisation présente des caractéristiques physiques particulières :

- Pression de 15-20 bar,
- Température de -30 °C,
- Pureté minimale exigée > 99 %

Ces contraintes rendent l’échantillonnage délicat. Il ne s’agit pas simplement de prélever du CO₂, mais de garantir que l’échantillon soit représentatif et stabilisé pour permettre une analyse pertinente, sans dénaturation due à un changement de phase ou à une contamination.
L’intervention de SOCLEMA

Face à ces défis, SOCLEMA conçoit et fournit des systèmes complets d’échantillonnage et de conditionnement du CO₂ liquéfié.

Nos solutions permettent de :

1- Prélever le CO₂ liquide directement depuis les réservoirs de stockage ou l’unité de production:

- Intégration de piquages adaptés avec brides,
- Vannes d’isolement et de purge pour sécuriser le prélèvement,
- Lignes isolées limitant les pertes thermiques et assurant le maintien en phase liquide.

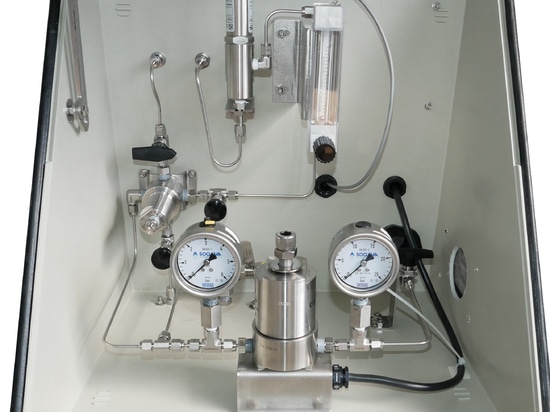

2- Conditionner le CO₂ afin de le rendre analysable:

- Passage dans des coffrets de conditionnement,
- Vaporisation contrôlée grâce à un détendeur réchauffé,
- Filtration des particules pour limiter l’encrassement,
- Intégration d’un capteur d’humidité pour surveiller ce paramètre critique dans la qualité du gaz.

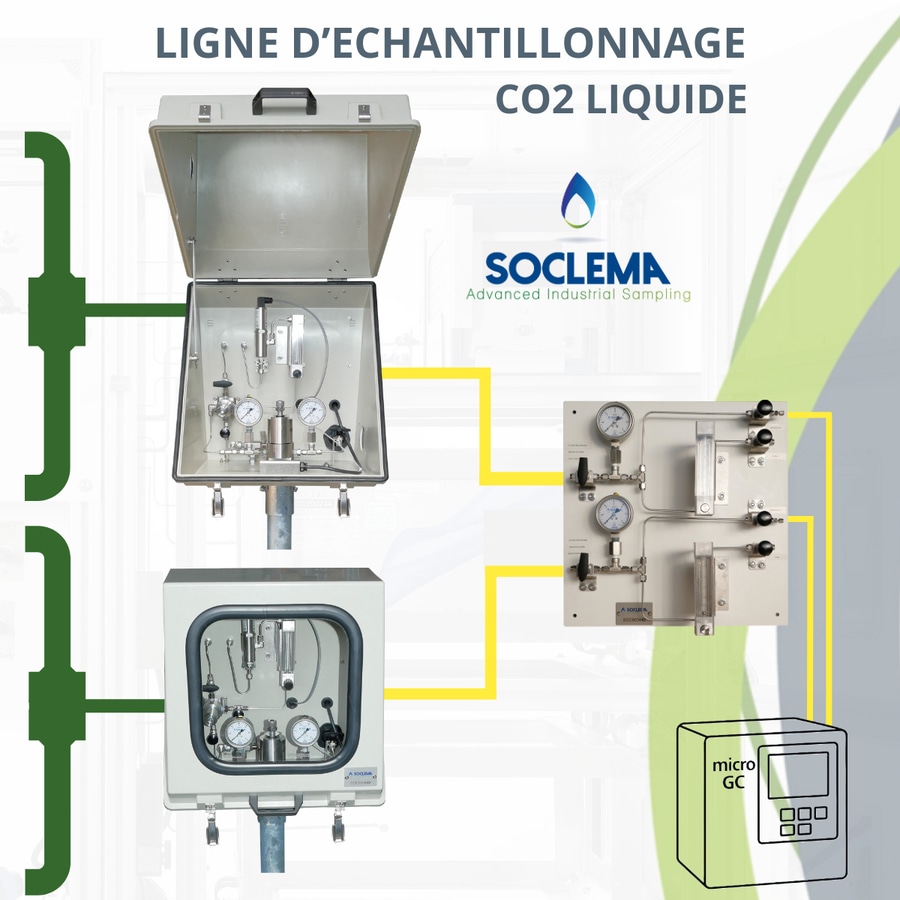

3- Acheminer l’échantillon conditionné vers l’unité d’analyse:

- Réseau de tubes en inox dimensionné pour limiter les pertes,
- Platine d’échantillonnage conçue pour raccorder un micro GC (chromatographe en phase gazeuse),
- Gestion de plusieurs voies d’analyse indépendantes, avec vannes de sélection, débitmètres et manomètres.

Garantir la représentativité de l’échantillon

La conception SOCLEMA a pour objectif principal de réduire au maximum les volumes de CO₂ liquide en circulation, afin de limiter les risques de vaporisation prématurée. Le fluide est ainsi maintenu en conditions stables jusqu’à sa transformation contrôlée en phase gazeuse dans le coffret.

Cette approche garantit que l’échantillon acheminé au micro GC reflète fidèlement la composition réelle du CO₂ liquéfié, condition indispensable pour valider sa pureté et son aptitude à être valorisé.

Une étape essentielle dans la chaîne de valorisation

Dans le processus global de méthanisation et de valorisation du CO₂, l’échantillonnage et le conditionnement représentent une étape critique mais souvent invisible. Sans un échantillon représentatif et une analyse fiable, il est impossible d’assurer la qualité du gaz destiné aux applications industrielles.

En apportant son expertise technique, SOCLEMA contribue à sécuriser la filière, à renforcer la crédibilité des producteurs de biogaz et à optimiser la valorisation de chaque molécule de CO₂.

En résumé : la méthanisation ne se limite pas à la production d’énergie renouvelable via le méthane. Elle ouvre aussi la voie à une économie circulaire du CO₂, où chaque étape — de la capture à la liquéfaction, puis à l’échantillonnage et à l’analyse — doit être parfaitement maîtrisée.

L’expertise de SOCLEMA s’inscrit dans cette logique, en apportant une réponse technique robuste et fiable au service de la transition énergétique.
