Commande en temps réel et déterministe pour les chaînes de convoyage SMI

{{{sourceTextContent.subTitle}}}

VLSPRO ETHERCAT

{{{sourceTextContent.description}}}

SMITEC inaugure l'ère du contrôle en temps réel et déterministe pour l'automatisation logistique et la gestion des lignes de convoyage dédiées à l'embouteillage et au conditionnement dans les systèmes proposés par SMI.

L'automatisation et la supervision des convoyeurs SMI via le VLS (VaryLine System) PRO conservent les atouts qui ont caractérisé cette solution jusqu'à aujourd'hui.

La flexibilité et l’ouverture garanties par une architecture distribuée basée sur PC, l’utilisation d’une solution softPLC, l’IHM capable d’offrir un paramétrage étendu et tous les éléments qui ont caractérisé la génération basée sur le bus de terrain série PROFIBUS-DP cèdent désormais la place à la solution VLSPRO ETHERCAT (Ethernet for Control Automation Technology), plus moderne, plus performante, rapide et déterministe VLSPRO ETHERCAT (Ethernet for Control Automation Technology).

L’ère du contrôle en temps réel et déterministe a commencé
Le contrôle en temps réel et déterministe est crucial dans les applications où le timing et la précision sont fondamentaux, comme dans les systèmes d’automatisation industrielle avancés et hautement performants.

Les systèmes de contrôle sont conçus pour répondre à des événements ou à des stimuli dans des délais spécifiques et prévisibles, garantissant ainsi que les actions du système se déroulent selon un plan prédéfini et déterministe, le comportement déterministe signifiant que, pour des conditions initiales et des entrées identiques, le système produira toujours la même sortie et le même comportement dans les délais requis.

En d’autres termes, aucun élément aléatoire ou imprévisible n’influence le résultat.

Principaux avantages
VLSPRO ETHERCAT offre la possibilité d’assurer un contrôle avec une précision de l’ordre de la milliseconde, de manière déterministe et en temps réel :
- jusqu’à 98 convoyeurs à bande (entraînés par des variateurs esclaves ETHERCAT de NORD)
- jusqu’à 3 palettes de déchargement et échange de signaux (via MODBUS/TCP ou par signaux câblés) pour un maximum de 10 machines en ligne
- jusqu’à 10 modules E/S esclaves ETHERCAT.
De plus, la nouvelle version du système permet une connexion directe « Industrie 4.0 » aux systèmes de supervision (MES/ERP) via le protocole MODBUS/TCP (client ou serveur) et OPC UA (serveur).

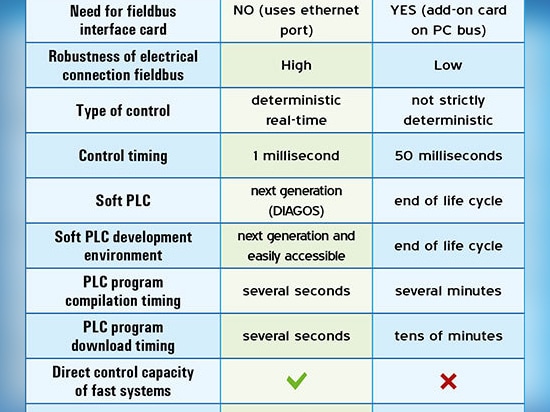

VLS PRO Profibus vs VLS PRO EtherCAT

Architecture de VLSPRO ETHERCAT
VLSPRO ETHERCAT présente une configuration simple et classique composée d’un PC-panneau (POSYC®), sur lequel s’exécute l’IHM pour le contrôle de la ligne, qui se connecte via Ethernet à un PC-PLC (CPC), lequel exécute le programme de contrôle de la ligne via le softPLC DIAGOS.

Le PC-PLC, via son deuxième port Internet, se connecte au réseau EtherCAT et donc aux systèmes de la ligne à contrôler (variateurs et modules E/S), généralement via au moins un commutateur afin de les diviser en au moins deux sections (en fonction de la configuration de la ligne).

Pour plus d’informations, veuillez contacter notre service commercial ou consulter notre site web.
