Presse de redressage hydraulique à col de cygne pour tubes et profilés métalliques

Notre atelier a récemment achevé la production d'une presse hydraulique à cadre en C de pointe.

Cette machine a été spécialement conçue et fabriquée pour exceller dans le redressage de tubes et de profilés métalliques, répondant ainsi aux exigences de précision et de puissance de l'industrie. Destinée à être utilisée dans une usine d'un grand fabricant de réservoirs, cette presse témoigne de la fiabilité et de la robustesse de nos solutions, même dans les environnements industriels les plus exigeants.

Caractéristiques techniques et de puissance de la presse

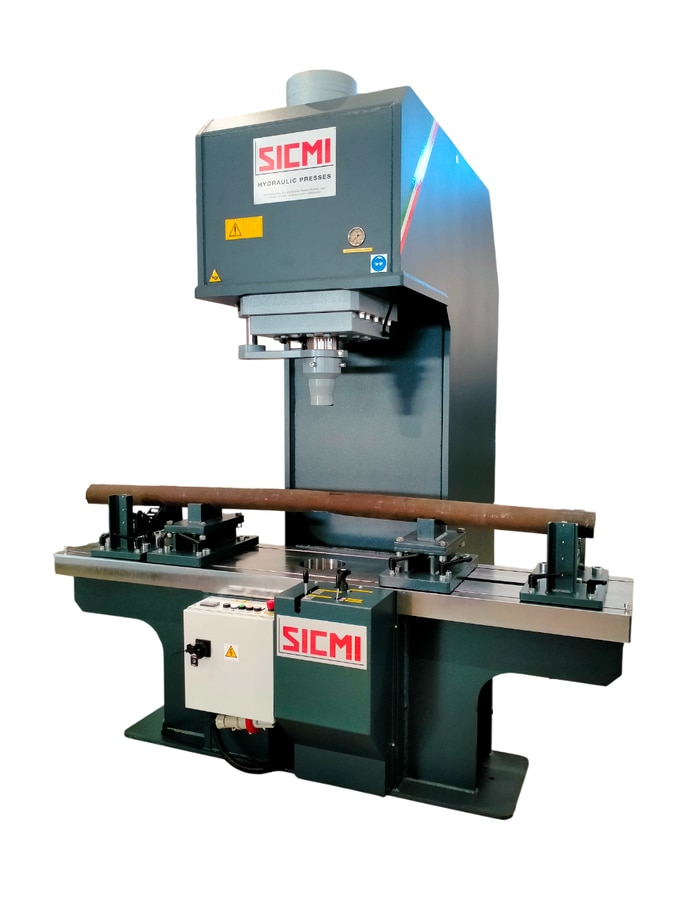

La nouvelle presse hydraulique en C développe une puissance de 160 tonnes et est équipée d'un établi d'une longueur de 2500 mm et d'une largeur de 500 mm, permettant le traitement de pièces de grande taille.

La surface de l'établi, entièrement usinée avec précision pour faciliter le glissement des composants et garantir une excellente précision lors du redressage, est dotée de rainures en T. Quatre chariots de support coulissent le long de ces rails pour un positionnement optimal de la pièce à redresser.

Ce système de soutien innovant se compose de deux types de chariots :

Chariots externes (levage et rotation) : Ces deux chariots assurent la double fonction de levage et de rotation du tube. Le levage hydraulique de la pièce s'effectue simultanément grâce à un unique levier de commande situé à l'avant. L'opérateur peut ensuite faire pivoter manuellement le tube grâce aux roulements à grande vitesse des chariots, ce qui facilite le repérage précis du point de redressement.

Chariots centraux (Assistance) : Les deux chariots centraux sont exclusivement dédiés au support stable du tube ou du profilé métallique pendant l'opération.

Les deux chariots centraux sont équipés d'un plateau supérieur amovible et interchangeable, un détail qui optimise la polyvalence de la presse à redresser. La livraison standard comprend différentes configurations de redressage de tubes :

Plaque de logement en forme de V pour tuyaux de diamètres de 20 mm à 50 mm.
Une deuxième plaque spécifique pour les diamètres plus grands, de 60 mm à 150 mm.
De plus, pour le redressage des profilés métalliques plats, une plaque à surface parfaitement plane est fournie pour chaque chariot central. Cette interchangeabilité permet à la presse hydraulique de 160 tonnes de réaliser une large gamme d'opérations.

Fonctionnalités avancées et surveillance
Le cylindre principal de cette presse de redressage hydraulique à cadre en C est actionné par deux poinçons interchangeables (tous deux en forme de V) qui s'adaptent au diamètre du tuyau traité.

Le vérin hydraulique possède une course de 600 mm et fonctionne à une vitesse de descente contrôlée de 9 mm/s. Cette faible vitesse constitue un atout ergonomique majeur, car elle permet à l'opérateur de commander la presse avec un seul levier, laissant ainsi l'autre main libre pour manipuler ou maintenir la pièce à usiner, garantissant une sécurité maximale.

Une autre caractéristique distinctive est le dispositif laser de redressage de précision. Positionné sur le côté du cylindre, cet instrument mesure en temps réel la distance par rapport au tube, quantifiant ainsi la déformation de la pièce. Les données sont affichées sur un écran numérique, permettant à l'opérateur de contrôler instantanément le travail et d'identifier précisément les points nécessitant une intervention.

Enfin, un trou de service de 200 mm a été créé au centre du banc pour faciliter le retrait de composants volumineux tels que des vilebrequins ou d'autres éléments mécaniques, complétant ainsi le profil de cette presse hydraulique en C comme une solution complète et puissante pour tout besoin de redressage industriel.

Contactez-nous pour obtenir des conseils sur la fourniture presses hydrauliques pour le redressage adapté à vos applications spécifiques.
