Presse hydraulique sur mesure de 100 tonnes avec table coulissante

Presse hydraulique sur mesure de 100 tonnes : la solution pour les ateliers spécialisés dans les joints et cardans ferroviaires

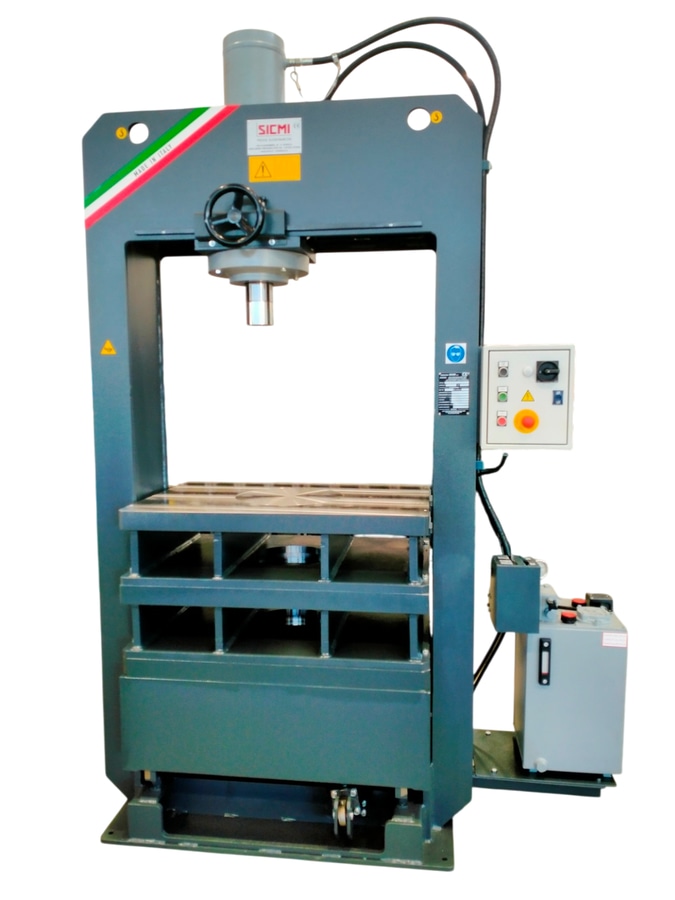

Une presse hydraulique puissante et innovante de 100 tonnes, équipée d'une table coulissante entièrement personnalisée, est prête à être livrée et installée. Cette machine de pointe est destinée à un atelier spécialisé dans la production de joints et de cardans pour l'industrie ferroviaire, un secteur exigeant précision, robustesse et solutions opérationnelles optimisées. Cette commande illustre parfaitement comment la conception mécanique sur mesure peut répondre aux besoins spécifiques de l'industrie lourde.

Caractéristiques techniques et personnalisation de la presse électrohydraulique

Le projet repose sur une presse électrohydraulique de grande capacité, mais ce sont les demandes de personnalisation du client qui l'ont rendu unique. L'élément central est le banc mobile ou table coulissante aux dimensions généreuses de 1050 x 700 mm. Cette fonctionnalité a été conçue pour faciliter le chargement de composants ferroviaires lourds (tels que des joints et des cardans) directement sur le banc à l'aide d'un pont roulant. L'opérateur peut ensuite charger facilement les pièces et, d'une simple commande, faire glisser la table sous le cylindre pour lancer le cycle de pressage.

Le mouvement de la table est hydraulique, garantissant fluidité et précision, et est activé par un levier spécial, offrant à l'opérateur le contrôle nécessaire pendant les phases préparatoires.

Flexibilité opérationnelle pour des pièces de différentes tailles

Afin d'optimiser la flexibilité d'usinage, le client a demandé l'ajout de deux plaques de levage supplémentaires. Ces plaques modulaires réduisent la distance entre le piston et la plateforme de travail, permettant ainsi à la presse hydraulique de 100 tonnes d'usiner efficacement des pièces métalliques de tailles et de hauteurs variées, des plus fines aux plus volumineuses.

La configuration des trois tables de travail (la table coulissante et les deux plateaux élévateurs) offre une polyvalence supplémentaire. Chacune est équipée d'un trou central de 300 mm, conçu pour les opérations nécessitant un passage ou une décharge à travers la surface de travail. La présence d'une plaque amovible pour recouvrir ce trou est un atout majeur.

Cette conception intelligente permet à l'opérateur de :
1. Utiliser toute la hauteur de la presse et de l'alésage pour les opérations d'extrusion ou d'assemblage en retirant le couvercle.
2. Utiliser toute la surface de la table de travail pour les opérations de pressage standard lorsque le couvercle est placé sur le banc.

Précision maximale avec cylindre transversal

La personnalisation ne s'arrête pas là. Le piston hydraulique monté sur la presse à table coulissante est équipé d'un système de déplacement transversal (de gauche à droite). L'opérateur contrôle ce déplacement précis à l'aide d'un volant, ce qui lui permet d'atteindre n'importe quel point du matériau sur le banc sans avoir à déplacer la pièce elle-même. Cela améliore considérablement la précision et réduit les temps de réglage.

Sécurité et conformité réglementaire européenne

La sécurité opérationnelle est garantie par le respect des normes de sécurité européennes. Le vérin hydraulique fonctionne à une vitesse contrôlée de 9 mm/s. Cette vitesse, combinée à l'ergonomie de la machine, permet à l'opérateur de manœuvrer la presse d'une seule main pendant les phases d'approche et de positionnement. L'alliance d'une force élevée, de la personnalisation et de la sécurité fait de cette presse électrohydraulique l'outil idéal pour une production de haute qualité dans le secteur ferroviaire.
