Comment choisir un joint adapté ?

{{{sourceTextContent.subTitle}}}

Solution complète de sélection de composants d'étanchéité (applications industrielles générales + adaptée à vos besoins en matière d'étanchéité sous vide, hydraulique et en caoutchouc pour l'industrie des semi-conducteurs)

{{{sourceTextContent.description}}}

La logique fondamentale de sélection est la suivante : déterminer d’abord les conditions de fonctionnement → choisir la structure du joint → sélectionner le matériau → vérifier les dimensions et la rainure → confirmer les exigences particulières → valider l’échantillon. Vous pouvez sélectionner un joint adapté en 5 étapes. Vous trouverez ci-dessous une explication détaillée de chaque module.
I. Étape 1 : Définir les 5 paramètres de fonctionnement essentiels (Condition préalable à la sélection ; l'absence d'un seul de ces paramètres peut entraîner une sélection erronée)

1. Position d'étanchéité et type de mouvement (détermine la structure de joint à utiliser)

Type | Définition | Structure de joint recommandée | Scénarios d'application

Joint statique (aucun mouvement relatif) | Brides, embouts, raccords de tuyauterie, joints de bride KF pour le vide, plaques d’obturation/colliers de serrage, entièrement fixes | Joints toriques, joints plats, joints spiralés, anneaux creux, anneaux en C | Pour les conduites de vide ASML, les brides de vannes, l’étanchéité des cavités d’équipements (Joints adaptés aux raccords à vide KF)

Joint dynamique à mouvement alternatif | Pistons/tiges de piston de vérins hydrauliques, extension linéaire des vérins | Joints en Y/U, bagues Glyd, joints à gradins, joints combinés | Vérins hydrauliques, machines agricoles, vérins d’engins de chantier

Joint dynamique rotatif | Arbres de moteur, arbres de pompe, rotation d’arbres d’entraînement | Joints d’huile squelettiques, bagues Glyd rotatives, joints d’étanchéité d’arbre | Boîtes de vitesses, pompes à eau, arbres de moteurs hydrauliques

2. Fluide de service (élément le plus sensible à la corrosion, au gonflement et à la défaillance, déterminant la tolérance minimale du matériau)

Commencez par identifier le fluide en contact : huile hydraulique/huile lubrifiante, eau/vapeur, acides, alcalis, produits chimiques, solvants organiques, gaz sous vide, fluides frigorigènes, solutions alimentaires et pharmaceutiques, etc.

• Huile hydraulique minérale, huile pour moteur diesel → caoutchouc nitrile NBR, caoutchouc fluoré FKM, polyuréthane PU

• Eau pure, vapeur à haute température, antigel, acides et alcalis faibles → EPDM (monomère d’éthylène-propylène-diène) (EPDM)

• Acides et alcalis forts, solvants tels que l’acétone/le toluène, milieux chimiques corrosifs → caoutchouc fluoré FKM / caoutchouc perfluoré FFKM / PTFE (tétrafluoroéthylène)

• Vide poussé pour semi-conducteurs, environnements propres et sans précipitation, chambres de machines de lithographie → FKM haute pureté, FFKM, PTFE chargé (faible volatilité, niveau de propreté élevé)

• Alimentation/eau potable – certification FDA → EPDM de qualité alimentaire, silicone VMQ

3. Pression (Pression normale + pression de crête instantanée)

Plus la pression est élevée, plus le joint risque d’être expulsé. Une pression élevée nécessite une bague de retenue ou une structure composite.

• Basse pression ≤ 1 MPa : les joints toriques et les joints d’étanchéité ordinaires suffisent.

• Pression moyenne 1~30 MPa : joints en Y/U, joints à lèvre en PU, joints Glyd

• Haute pression > 30 MPa : joints toriques + bagues de retenue en PTFE, joints à gradins, joints composites métalliques et joints à bouchon

4. Température (plage de température de fonctionnement à long terme + température extrême à court terme)

Le dépassement de la limite de température entraînera un durcissement rapide, un ramollissement et une déformation permanente.

• Température ambiante : -20 à 100 ℃ : le NBR et l’EPDM constituent les options offrant le meilleur rapport qualité-prix.

• Température élevée : 120 à 200 ℃ : caoutchouc fluoré FKM, caoutchouc nitrile butadiène hydrogéné HNBR

• Températures ultra-élevées > 200 ℃ : caoutchouc perfluoré FFKM, joints métalliques et graphite flexible

• Basses températures < -40 ℃ : silicone VMQ, FKM modifié pour basses températures et HNBR spécial

5. Vitesse linéaire, rugosité de surface et environnement

• Vitesse de va-et-vient > 0,5 m/s, rotation à grande vitesse : ne pas utiliser de joints toriques ordinaires ; choisir des joints à faible frottement en composite PTFE.

• Exposition à l’extérieur / à l’ozone / aux UV : l’EPDM ou le FKM sont requis ; le NBR ordinaire est sujet au vieillissement et à la fissuration.

• Environnements difficiles avec présence de poussière et de sédiments : à utiliser en combinaison avec des bagues anti-poussière.

II. Deuxième étape : Tableau comparatif des principales structures d’étanchéité (à choisir directement en fonction des conditions de fonctionnement)

1. Joint torique (le plus répandu, le meilleur rapport coût-efficacité)

✅Applicable à : étanchéité statique, mouvements alternatifs ou rotation à faible vitesse (< 0,3 m/s), pression ≤ 10 MPa ; utilisation universelle pour les brides de tuyauterie, les vannes et les raccords à vide.

❌Non applicable aux : mouvements alternatifs à grande vitesse, haute pression sans bagues de retenue, joints d’arbre à forte excentricité.

Adaptation : lorsque la pression est supérieure à 10 MPa, ajoutez des bagues de retenue en PTFE de part et d’autre du joint torique pour éviter l’extrusion.

2. Joints à lèvre (joints en Y/U)

✅Applications : tiges de piston de vérins hydrauliques, mouvement alternatif du piston, pression de 0 à 40 MPa ; joint résistant à l’usure et à la déformation, à serrage automatique. Le polyuréthane (PU) est le matériau privilégié (le « roi » de la résistance à l’usure) ; les joints en Y en caoutchouc fluoré (FKM) sont utilisés pour les applications à haute température.

3. Bagues Glyd / Joints à gradins (joints de précision haute pression)

• Bague Glyd : joint bidirectionnel haute pression pour pistons (paroi interne des vérins hydrauliques)

• Joint à gradins : joint unidirectionnel haute pression pour tiges de piston (joint axial anti-fuite externe)

✅Applications : systèmes hydrauliques haute pression de 20 à 70 MPa, équipements de précision, machines d’ingénierie, combinaison d’une bague collectrice en PTFE et d’un joint torique en caoutchouc, faible frottement et absence de fluage.

4. Joints d’huile squelettiques (dédiés aux arbres rotatifs)

✅Applications : arbres rotatifs de moteurs, pompes et réducteurs, étanchéité de l’huile de lubrification et protection contre la poussière, étanchéité assurée par la surface de l’arbre sous l’action d’un ressort. Sélectionnés en fonction du diamètre de l’arbre, du diamètre du trou de montage et de la largeur, disponibles dans les structures TC/SC/VC, etc.

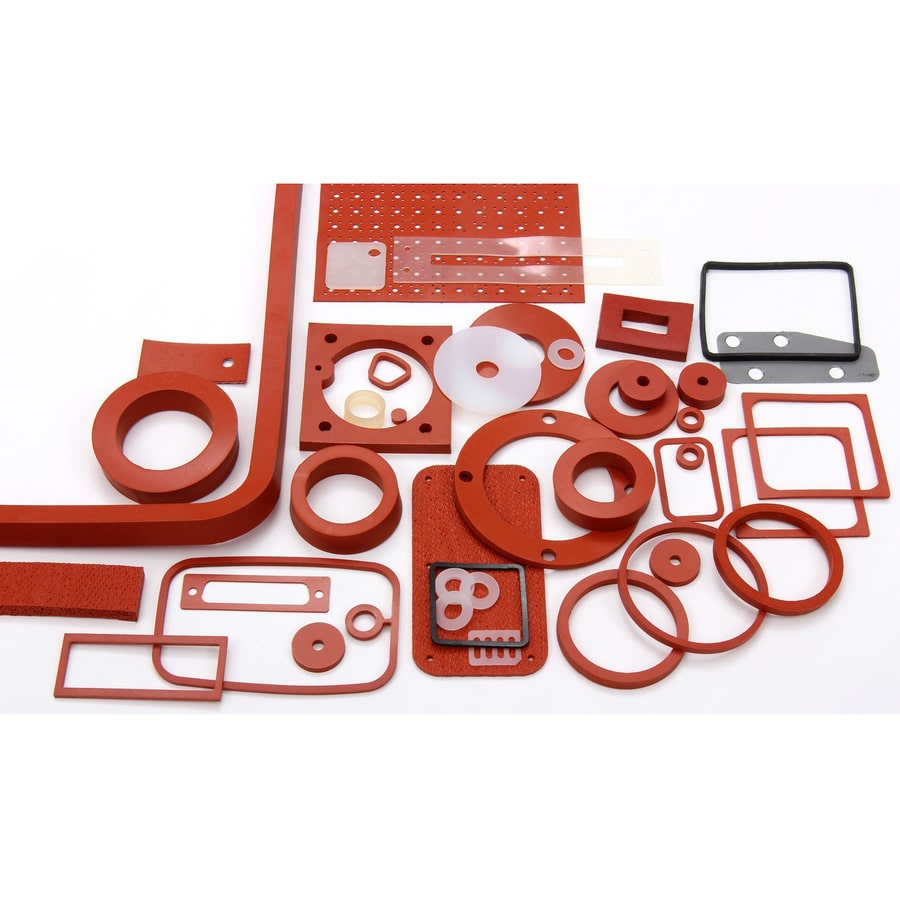

5. Joints d’étanchéité / Joints d’étanchéité pour brides (Joints statiques plats)

Les joints en caoutchouc, les joints en PTFE et les joints spiralés sont utilisés pour les faces de bride larges, les surfaces d’étanchéité rugueuses et les situations où il est impossible d’usiner des rainures (les joints plats pour brides KF sous vide entrent également dans cette catégorie).

6. Joint universel (joint universel pour conditions extrêmes)

Structure ressort + PTFE/UHMWPE, adaptée aux applications à haute et basse température, en milieu fortement corrosif, sous vide, ainsi qu’à haute et basse pression ; couramment utilisé dans les équipements pour semi-conducteurs, l’industrie chimique et l’azote liquide.

III. Étape 3 : Tableau de référence rapide pour le choix des matériaux d'étanchéité (4 catégories principales, couvrant 90 % des cas d'utilisation industriels)
Abréviation du matériau | Nom complet | Plage de température | Principaux avantages | Faiblesses | Cas d'utilisation recommandés

NBR (caoutchouc nitrile-butadiène) | -40~120 ℃ | Résistant aux huiles minérales, coût le plus bas, usage universel | Non résistant aux acides, aux alcalis, à l’ozone et aux solvants cétoniques | Systèmes hydrauliques courants, compresseurs d’air, machines agricoles, joints d’étanchéité à huile/joints toriques conventionnels

EPDM (monomère d'éthylène-propylène-diène) | -55 à 150 ℃ | Résistant à l'eau, à la vapeur et aux acides faibles ; résistant au vieillissement et aux intempéries | Gonfle et se détériore au contact de l'huile ; plomberie, systèmes de refroidissement automobiles, équipements d'extérieur, conduites d'eau sous vide

FKM/Viton (caoutchouc fluoré) -20 à 200 ℃ (260 ℃ à court terme) Résistant à l’huile, aux acides et aux alcalis, aux hautes températures et au vide ; compatibilité chimique exceptionnelle. Prix relativement élevé. Systèmes hydrauliques à haute température, équipements chimiques, vide pour semi-conducteurs, moteurs, environnements hautement corrosifs.

PU (polyuréthane) -50 à 80 ℃ : très résistant à l’usure, résistant à la compression, grande dureté. Faible résistance aux hautes températures, non hydrolysable. Cylindres haute pression, joints alternatifs pour applications lourdes, machines d’ingénierie.

VMQ Caoutchouc silicone -60 à 230 °C Excellentes performances à basse température, non toxique, de qualité alimentaire, résistant aux intempéries. Faible résistance mécanique, non résistant à l’huile. Alimentaire, médical, appareils ménagers, étanchéité à basse température, étanchéité statique dans des environnements sans huile.

PTFE/PTFE chargé -200 à 260 °C : résistant à tous les produits chimiques, frottement extrêmement faible, propre et sans exsudation. Faible élasticité, nécessite une précontrainte par ressort. Vide de haute pureté pour semi-conducteurs, milieux hautement corrosifs, mouvements à grande vitesse, joints de bouchon/bagues collectrices Glydridge.

Caoutchouc FFKM (perfluoroélastomère, PFE) : -20 à 320 ℃, résistant à tous les réactifs chimiques, vide ultra-propre, le plus cher (dix fois le coût du FKM). Utilisé dans les machines de lithographie/les cavités de semi-conducteurs, les produits chimiques spécialisés et les conditions de corrosion extrême.

Guide rapide de sélection des matériaux :

1. Huile mécanique ordinaire/huile hydraulique, température ambiante → NBR (rapport qualité-prix intéressant et suffisant)

2. Eau, vapeur, exposition à l’extérieur → EPDM

3. Haute température + huile + corrosion + vide (compatible ASML) → FKM

4. Cylindres alternatifs haute pression résistants à l’usure → PU/joint en Y

5. Vide propre pour semi-conducteurs, solvants puissants → FFKM/PTFE chargé

6. Applications alimentaires et médicales non toxiques → EPDM de qualité alimentaire/silicone

IV. Étape 4 : Vérification des dimensions et de la rainure (90 % des échecs de sélection sont dus à des dimensions incorrectes)

1. Normes relatives aux joints toriques : norme nationale GB/T3452, norme américaine AS568, format de marquage : diamètre intérieur ID × diamètre du fil CS

2. Joints d’arbre : mesurer le diamètre extérieur de l’arbre, le diamètre de la rainure et la largeur de la rainure ; pour les joints d’alésage, mesurer le diamètre intérieur du cylindre et les dimensions de la rainure.

3. Contrôle du taux de compression du joint (noyau du joint en caoutchouc)

◦ Joint statique : taux de compression de 18 % à 25 %

◦ Joint dynamique à mouvement alternatif : taux de compression de 12 % à 18 %

◦ Joint rotatif : taux de compression de 8 % à 12 %. Une compression excessive entraîne un vieillissement rapide ; une compression insuffisante se traduit par une étanchéité insuffisante et des fuites.

4. Les rainures de montage doivent être chanfreinées et exemptes de bavures ; l’état de surface de l’arbre doit être Ra ≤ 0,8 μm, sinon le joint sera rayé.

V. Étape 5 : Exigences particulières + Vérification sur site

Conditions supplémentaires particulières (Cochez la case)

• Semi-conducteurs/Photovoltaïque : nécessite un faible taux de précipitation, un environnement exempt de poussière, un niveau de propreté élevé et un faible taux de fuite sous vide ; choisir des matériaux en caoutchouc de haute pureté et un processus de fabrication exempt de poussière.

• Agroalimentaire et pharmaceutique : nécessite des matériaux certifiés FDA et RoHS.

• Antidéflagrant/ignifuge : choisir des formulations de caoutchouc ignifuges.

• Réfrigérant (climatisation) : choisir du caoutchouc nitrile-butadiène hydrogéné (HNBR) ou du FKM dédié aux réfrigérants

Processus de sélection des produits (étapes standard pour le commerce extérieur/les achats en gros)

1. Soumettre un tableau complet des conditions de fonctionnement (fluide/température/pression/mouvement/dimensions) → Le fabricant propose une solution de sélection

2. Installation et essais sur un petit lot d’échantillons (essai de fonctionnement de 72 heures, fuites, élévation de température, usure)

3. Ne passer une commande en gros qu’après la réussite des essais afin d’éviter des retours à grande échelle dus à une sélection incorrecte

VI. Exemples de sélection en fonction de votre scénario métier (raccords à vide ASML + joints en caoutchouc)

1. Bride de vide KF avec joint statique (tuyauterie de vide DN40/DN50)
Conditions de fonctionnement : vide poussé, azote/air pur, température ambiante ~ 120 ℃, joint statique
Sélection : joints toriques en caoutchouc fluoré FKM de haute pureté / joints toriques revêtus de PTFE, adaptés aux dimensions standard des rainures KF

2. Joint alternatif pour vérin de machine agricole hydraulique
Conditions de fonctionnement : huile hydraulique 46#, pression de 16 MPa, mouvement alternatif
Sélection : combinaison d’un joint en Y et d’un joint Glyd en PU avec une bague anti-poussière en NBR

3. Joint rotatif d’arbre de pompe pour fluides corrosifs dans les équipements chimiques
Conditions de fonctionnement : solvant acide faible, haute température de 150 ℃, arbre rotatif
Sélection : joint d’huile à armature en caoutchouc fluoré / joint à bouchon en caoutchouc fluoré

5 points clés pour éviter les écueils lors de la sélection

1. Se concentrer uniquement sur la taille sans tenir compte des conditions de fonctionnement : un joint en NBR de même taille gonflera et deviendra inutilisable s’il est en contact avec un solvant dans l’environnement.

2. Ne pas utiliser de bague de retenue en cas de haute pression : les joints toriques seront enfoncés dans l’interstice, puis cisaillés et rompus sous l’effet de la pression.

3. Mélanger les matériaux : l’EPDM se dilate et se détériore immédiatement lorsqu’il est en contact avec de l’huile de machine ; le FKM ne peut pas être utilisé pour un fonctionnement à long terme en eau pure.

4. Choisir la dureté au hasard : les joints très durs sont mal adaptés à la basse pression ; le caoutchouc souple est facilement extrudé sous haute pression (une dureté Shore A de 70A convient généralement aux joints conventionnels ; optez pour 85~90A en cas de haute pression).

5. Négliger les tolérances de montage : des rainures dépassant les tolérances et des arbres présentant des bavures réduiront la durée de vie même des meilleurs matériaux.

Si nécessaire, vous pouvez m'envoyer les conditions de fonctionnement de l'équipement (fluide, température et pression, emplacement de montage, dimensions), et je pourrai commander directement pour vous des matériaux spécifiques et des spécifications de modèles adaptés.
