Analyse des "quatre célèbres courroies" de transmission mécanique : Courroies trapézoïdales, courroies crantées, courroies rondes et courroies trapézoïdales, chacune avec ses propres caractéristiques

{{{sourceTextContent.subTitle}}}

Analyse des "quatre célèbres courroies" de transmission mécanique : Courroies trapézoïdales, courroies crantées, courroies rondes et courroies trapézoïdales, chacune avec ses propres caractéristiques

{{{sourceTextContent.description}}}

Dans le monde de la production industrielle et du fonctionnement mécanique, les courroies de transmission jouent un rôle crucial en tant que "ponts de puissance" Les courroies trapézoïdales, les courroies dentées (courroies synchrones), les courroies rondes et les courroies trapézoïdales sont les quatre composants de transmission les plus utilisés. Chacun d'entre eux excelle dans son domaine respectif en raison de ses caractéristiques structurelles distinctes. Récemment, des experts de l'industrie ont analysé systématiquement les différences et les scénarios d'application de ces quatre types de courroies de transmission, fournissant ainsi une référence pour le choix de l'industrie.

Courroies trapézoïdales : La "locomotive" de la transmission par friction

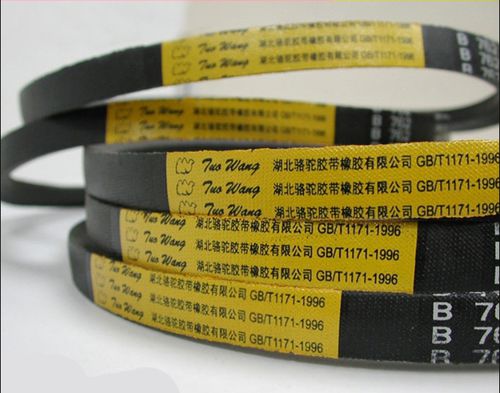

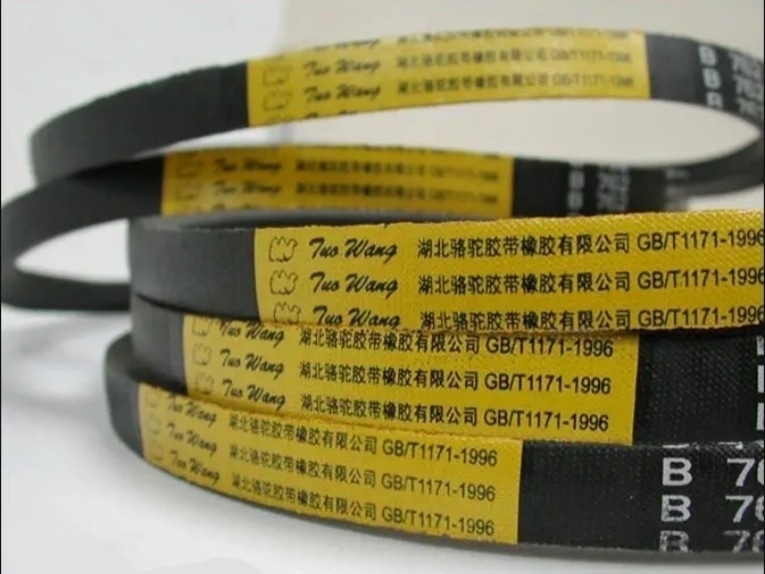

Les courroies trapézoïdales, avec leur section trapézoïdale, sont un outil polyvalent pour la transmission mécanique. Le corps de la courroie se compose d'une couche de tension, d'une couche de compression et d'un revêtement en toile de caoutchouc. Les deux côtés servent de surfaces de travail, transmettant la puissance par friction avec les gorges des poulies. Les courroies trapézoïdales peuvent transporter une puissance allant de quelques watts à des centaines de kilowatts, tolérer une certaine erreur d'entraxe et un désalignement axial, et maintenir un rendement de transmission de 92 % à 96 %.

Actuellement, les courroies trapézoïdales sont largement utilisées dans des applications telles que les entraînements de broches de machines-outils, la distribution de puissance des tracteurs et les entraînements d'accessoires de moteurs automobiles, jouant un rôle particulièrement important dans la transmission de puissance des machines de petite et moyenne taille. Courroies dentées : Le "pionnier" de la transmission de précision

Contrairement aux courroies trapézoïdales, les courroies dentées assurent une transmission "sans glissement" grâce à leurs dents uniformément espacées, qui s'engrènent avec précision dans les rainures de la poulie. Fabriquées en polyuréthane ou en néoprène comme matériau de base, avec de la fibre de verre ou du fil d'acier incorporé pour plus de solidité, elles maintiennent une erreur de rapport de transmission à 0,5 % près et affichent un rendement de 98 % à 99 %.

Cette haute précision en fait un choix de premier ordre pour les machines de précision. Les applications exigeant une précision de transmission rigoureuse, telles que l'alimentation en papier des imprimantes, les systèmes de convoyage synchronisés dans les chaînes d'assemblage automatisées et les systèmes de synchronisation des moteurs automobiles, s'appuient toutes sur les courroies dentées pour assurer un fonctionnement souple et efficace. Toutefois, les experts rappellent que les courroies dentées nécessitent une grande précision d'installation et qu'il convient d'éviter les surcharges pour prévenir la rupture des dents.

Courroies rondes : L'option "flexible" pour la transmission de charges légères

Les courroies rondes ont une section circulaire et sont principalement fabriquées en caoutchouc, en polyuréthane ou en cuir. Certaines versions comportent une couche de renforcement en fibres. Elles s'appuient sur la friction avec les gorges de la poulie en forme de U ou de V pour la transmission, offrant une structure simple et une installation facile, s'adaptant à des rayons de courbure étroits. Toutefois, en raison de leurs limites structurelles, les courroies rondes ne transmettent généralement pas plus de quelques kilowatts de puissance, ont une faible précision de transmission et sont sujettes à l'usure. Elles sont principalement utilisées dans les équipements à faible charge et à faible vitesse, tels que les déchiqueteuses de papier, les petits convoyeurs alimentaires et les machines à coudre domestiques, devenant ainsi le "lien électrique invisible" de la vie quotidienne et des bureaux.

Courroies enveloppées de tissu : Le "voyageur stable" de la transmission longue distance

Les courroies plates gainées de tissu, caractérisées par une section transversale plate, sont constituées de plusieurs couches de tissu et de caoutchouc, avec une couche de protection en toile ou en coton enveloppée à l'extérieur. Elles utilisent la friction entre la courroie et la surface de la poulie, ce qui permet une transmission d'énergie sur une longue distance de 10 mètres ou plus. Elles ont une efficacité de transmission d'environ 90 à 95 % et fonctionnent en douceur et silencieusement.

Les courroies drapées présentent des avantages uniques dans des applications telles que la transmission de puissance sur de longues distances dans les machines textiles et les entraînements de courroies transporteuses dans les équipements de travail du bois. Il convient toutefois d'être prudent : la couche de coton absorbe facilement l'eau et se déforme, ce qui nécessite une protection adéquate pendant l'utilisation.

Les initiés de l'industrie indiquent que si les quatre types de courroies de transmission partagent des principes similaires, leurs performances diffèrent sensiblement. Lors du choix d'un modèle, les entreprises doivent tenir compte de facteurs tels que la puissance, la précision et la distance afin d'utiliser pleinement l'efficacité de la transmission et de préserver l'efficacité de la production.
