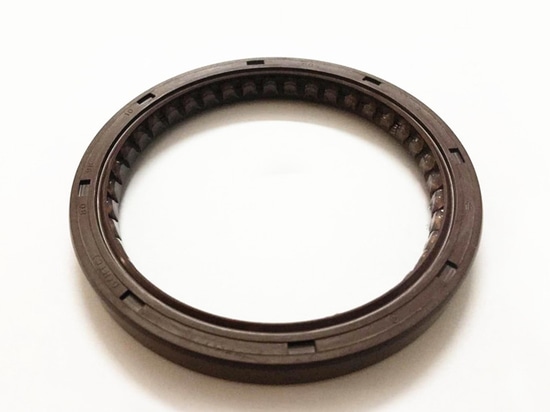

Principe de fonctionnement d'un joint d'huile moteur

{{{sourceTextContent.subTitle}}}

Principe de fonctionnement d'un joint d'huile moteur : Un mécanisme d'étanchéité collaboratif à entraînement de précision

{{{sourceTextContent.description}}}

L'efficacité de l'étanchéité d'un joint d'huile moteur provient de sa conception structurelle ingénieuse et de l'action coordonnée de plusieurs composants. Son principe de base est de contrôler avec précision le flux d'huile grâce à l'étanchéité par pression de contact et à la compensation structurelle, tout en bloquant l'intrusion de contaminants externes.

Structure du noyau et principes d'étanchéité

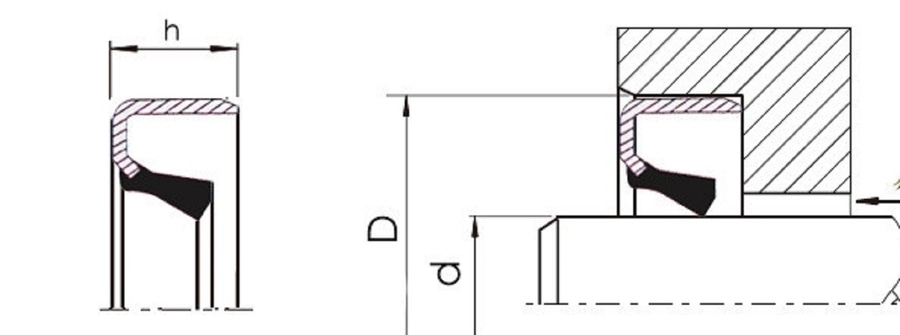

Le joint d'étanchéité à l'huile se compose principalement de quatre éléments : une lèvre d'étanchéité, une bande élastique, un cadre et une base en caoutchouc. La base en caoutchouc est constituée de caoutchouc nitrile ou de caoutchouc fluoré résistant à l'huile et à la chaleur, lié au cadre métallique par un processus de vulcanisation, assurant à la fois la rigidité globale et l'élasticité nécessaire à l'étanchéité. La lèvre d'étanchéité, qui est un point de contact clé, présente une conception en coin ou conique, créant un contact linéaire avec la surface de l'arbre en rotation, générant une pression de contact initiale grâce à l'élasticité inhérente du caoutchouc.

La bande élastique (également appelée ressort à jarretière) entoure la base de la lèvre d'étanchéité, appliquant une tension radiale continue pour compenser la perte d'élasticité du caoutchouc au fil du temps, assurant ainsi une étanchéité constante entre la lèvre et l'arbre. Ce double mécanisme de pression "élasticité du caoutchouc + tension du ressort" est crucial pour maintenir une étanchéité efficace. Fonctionnement du joint dynamique

Lorsque le moteur tourne, l'arbre en rotation et la lèvre du joint d'huile sont en mouvement relatif, ce qui fait entrer le joint d'huile dans un état d'étanchéité dynamique :

Contrôle du film d'huile : Une petite quantité d'huile forme un film lubrifiant très fin le long de la surface de l'arbre, réduisant le frottement et l'usure entre la lèvre et l'arbre tout en empêchant une fuite d'huile importante grâce à la tension superficielle du film d'huile. La micro-texture de la lèvre renvoie l'excès d'huile dans la chambre à huile, ce qui permet d'obtenir un équilibre dynamique entre l'étanchéité et la lubrification.

Équilibre de la pression : La circulation de l'huile dans le moteur génère une certaine pression. Plus la pression de l'huile est élevée, plus la pression de contact entre la lèvre et la surface de l'arbre est importante, ce qui renforce automatiquement l'effet d'étanchéité et empêche l'huile à haute pression de traverser la surface d'étanchéité.

Barrière anti-encrassement : Une lèvre anti-poussière est généralement située à l'extérieur de la lèvre, formant une double barrière avec la lèvre d'étanchéité principale. Le léger contact de la lèvre anti-poussière avec la surface de l'arbre empêche la pénétration de poussière, de sable et d'autres impuretés, empêchant les particules de rayer la lèvre principale ou de s'incruster dans la surface d'étanchéité, ce qui risquerait d'endommager le joint. Fonctions auxiliaires de l'étanchéité statique

Pour les joints d'étanchéité à l'huile sur des surfaces d'accouplement statiques, comme les couvercles de soupapes et les carters d'huile, leur principe de fonctionnement repose davantage sur l'étanchéité par contact de surface : la base en caoutchouc est comprimée et déformée par la précharge du boulon, remplissant les interstices microscopiques de la surface d'accouplement et formant un anneau d'étanchéité continu. Les joints statiques à l'huile ont souvent une section rectangulaire ou en forme de O. Ils tirent parti des propriétés de compression-refoulement du caoutchouc pour compenser les erreurs d'assemblage et la déformation thermique des composants, garantissant ainsi une étanchéité constante malgré les fluctuations de température et les vibrations.

Conception adaptable à l'environnement

Le principe de fonctionnement d'un joint d'étanchéité à l'huile se reflète également dans sa capacité à s'adapter à des conditions de fonctionnement complexes : la résistance à la température du matériau en caoutchouc peut supporter des fluctuations de température à proximité du bloc moteur, allant de -40°C à 150°C ; la structure du squelette résiste à la déformation causée par la pression de l'huile et les vibrations ; certains joints d'étanchéité à l'huile haut de gamme comportent même un revêtement en PTFE sur la lèvre pour réduire davantage le frottement, améliorer la résistance à l'usure et renforcer la durabilité de l'étanchéité. Cette conception multidimensionnelle optimisée garantit que le joint d'huile continue à remplir sa fonction d'étanchéité dans les environnements exigeants que sont les hautes vitesses, les hautes températures et les hautes pressions.
