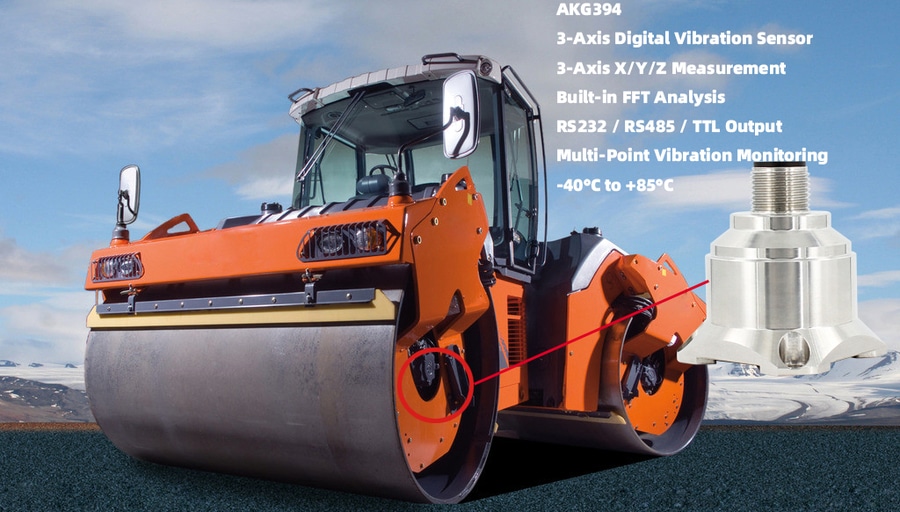

Capteur de vibrations à 3 axes AKG394 pour la surveillance des vibrations des rouleaux compresseurs

{{{sourceTextContent.subTitle}}}

Mesure fiable des vibrations pour les rouleaux compresseurs et les engins de compactage.

{{{sourceTextContent.description}}}

Lors de la construction routière, les vibrations constituent l’une des principales caractéristiques de fonctionnement d’un rouleau compresseur vibrant. Des données précises sur les vibrations peuvent aider les fabricants d’équipements et les ingénieurs à tester les performances des rouleaux, à surveiller les conditions de fonctionnement et à analyser les caractéristiques vibratoires pendant le compactage.

Le capteur de vibrations numérique triaxial AKG394 est conçu pour ce type d’application. Il mesure les vibrations selon les axes X, Y et Z et fournit une sortie numérique destinée aux systèmes de test et de surveillance des vibrations.

Conçu pour les applications sur compacteurs

Les compacteurs fonctionnent dans des conditions exigeantes, soumises à des vibrations continues, des chocs mécaniques et des variations de température. C'est pourquoi les capteurs de vibrations utilisés sur les équipements de compactage doivent fournir des mesures stables et des résultats fiables.

L’AKG394 convient aux rouleaux compresseurs, aux gros engins et aux moteurs, ainsi qu’à d’autres applications d’essais vibratoires. Sa conception compacte (34,3 × 34,3 × 38,5 mm) permet de l’intégrer dans des équipements où l’espace d’installation est limité.

Le capteur fonctionne entre 9 et 36 V et supporte une plage de températures de fonctionnement allant de -40 °C à +85 °C, ce qui le rend adapté aux chantiers en extérieur et aux environnements industriels.

Mesure de la fréquence, de la vitesse et de l’amplitude

Pour les essais de vibrations sur les rouleaux compresseurs, la simple détection des vibrations n’est souvent pas suffisante. Les ingénieurs peuvent avoir besoin de connaître la fréquence, la vitesse et l’amplitude des vibrations de l’équipement.

L’AKG394 intègre un traitement FFT, ce qui permet de traiter les informations relatives à la fréquence des vibrations directement au sein du capteur. Le capteur peut fournir directement la fréquence, la vitesse et l’amplitude des vibrations pour une surveillance et une analyse des données plus approfondies.

La fréquence d’échantillonnage peut également être ajustée en fonction de la fréquence réelle des vibrations de l’équipement surveillé. Cela permet aux utilisateurs de sélectionner un réglage d’échantillonnage adapté à différentes conditions de vibration et d’améliorer la précision de la mesure de fréquence.

L'interface RS485 prend en charge la mesure multipoint

L'AKG394 prend en charge les interfaces numériques RS232, RS485 et TTL, offrant ainsi des options flexibles pour la connexion à des systèmes de surveillance ou d'acquisition de données.

Pour les applications nécessitant plusieurs points de mesure, différents codes d’adresse de capteur peuvent être configurés. Plusieurs capteurs peuvent être connectés en série pour la transmission sur de longues distances et la mesure des vibrations en plusieurs points.

Ceci est particulièrement utile pour les équipements et systèmes de grande taille où les vibrations doivent être mesurées à différents emplacements. Les ingénieurs peuvent collecter des données provenant de plusieurs capteurs et les utiliser pour des tests comparatifs et l’analyse des vibrations.

Performances stables dans des conditions difficiles

L’AKG394 utilise un élément de détection capacitif en silicium monocristallin, associé à un circuit intégré ASIC basse consommation pour le conditionnement du signal, à un microprocesseur pour les valeurs de compensation et à un capteur de température.

Le capteur est conçu pour offrir une faible consommation d’énergie, une sortie stable et de bonnes performances environnementales, tout en résistant aux chocs, aux vibrations et aux variations de température.

Des fonctions de protection électronique sont également intégrées pour assurer la réinitialisation et la protection contre les surtensions.
