BOUSSOLE NUMÉRIQUE 3D DYNAMIQUE DE HAUTE PRÉCISION

{{{sourceTextContent.subTitle}}}

Avec la boussole DDM350

{{{sourceTextContent.description}}}

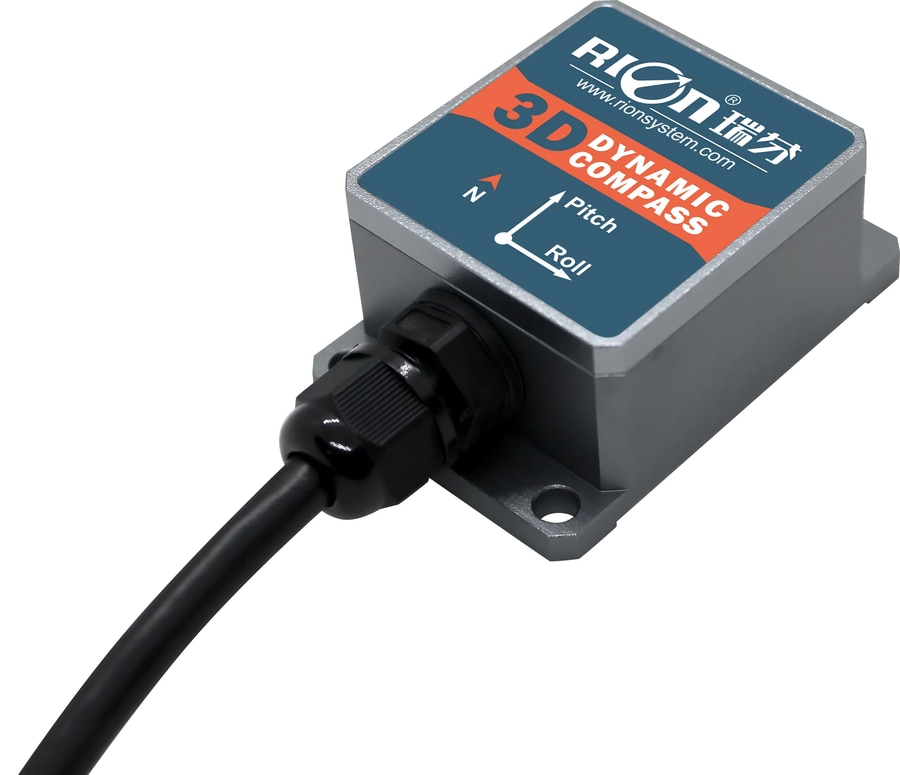

Le DDM350B / DDM360B est un compas électronique dynamique tridimensionnel qui intègre une unité de mesure inertielle à 9 axes, comprenant un accéléromètre à trois axes, un gyroscope à trois axes et un capteur à flux magnétique à trois axes. En tirant parti des caractéristiques angulaires hautement dynamiques du gyroscope et de la grande stabilité d'attitude de l'accéléromètre, les angles de tangage et de roulis correspondant aux changements d'attitude complexes sont obtenus grâce à l'algorithme de navigation inertielle dynamique. L’azimut géomagnétique est déterminé à l’aide d’algorithmes d’étalonnage pour les matériaux magnétiques durs et mous, ce qui permet au compas d’éliminer l’influence du champ magnétique grâce à l’algorithme d’étalonnage, même dans un environnement présentant des interférences magnétiques. Le cap est calculé en temps réel par le processeur central, et les angles dynamiques de tangage et de roulis sont utilisés pour la compensation dynamique du cap sur une large plage d’azimuts magnétiques, garantissant ainsi que le compas puisse fournir des données de cap de haute précision, même à des angles d’inclinaison allant jusqu’à ±85°. Le compas électronique intègre un processeur arithmétique DSP de haut niveau avec des modes de sortie diversifiés. Les interfaces standard comprennent les interfaces RS232/RS485/TTL et d’autres, et d’autres interfaces de communication peuvent être personnalisées.
Les modèles DDM350B / DDM360B sont compacts et à faible consommation d’énergie. Ils peuvent être utilisés à bord de navires, sur des antennes et des satellites, sur des drones commerciaux, ainsi que dans de nombreux autres environnements soumis à de fortes vibrations et à des conditions extrêmement difficiles. Ils sont particulièrement adaptés aux divers systèmes de contrôle intégrés de mesure de haute précision actuels.

▶ CARACTÉRISTIQUES PRINCIPALES

★ Plage de mesure de l’angle d’inclinaison : tangage ±85°, roulis ±180°
★ Avec compensation magnétique dure, magnétique douce et d’angle d’inclinaison
★ Interface de sortie standard RS232/RS485/TTL
★ Large plage de température : -40 ℃ à +85 ℃
★ Résolution d’inclinaison : 0,1°
★ Précision d’inclinaison : 0,2°
★ Précision de l’angle d’azimut : 0,8°
★ Alimentation 5 V CC
★ Indice d'étanchéité IP67
★ Dimensions : L 55 × l 37 × H 24 mm

▶ APPLICATIONS

★ Orientation d'antennes satellites
★ Commande par servomoteur d'antennes
★ Levés et cartographie maritimes
★ Caméra thermique
★ Robot pour occasions spéciales
★ Navigation avec GPS intégré
★ Télémètre laser
★ Navigation de robots sous-marins (ROV)

Produit recommandé : boussole numérique DDM350B
Pour garantir une détection précise de la direction des vagues, il est recommandé d’intégrer la boussole numérique DDM350 dans les systèmes de bouées de mesure des vagues. Elle fournit des données de cap de haute précision, même dans des environnements offshore difficiles.
