Moteur à engrenages planétaires vs. moteur à engrenages droits : La différence expliquée
{{{sourceTextContent.subTitle}}}
Moteur à engrenages planétaires vs. moteur à engrenages droits : La différence expliquée
{{{sourceTextContent.description}}}
Les motoréducteurs sont essentiels dans de nombreux systèmes industriels et mécaniques, car ils permettent un contrôle précis du couple et de la vitesse grâce à des systèmes d'engrenages intégrés. Parmi les nombreux types de moteurs, deux des plus utilisés sont les moteurs à engrenages planétaires et les moteurs à engrenages droits.
Dans cet article, Power Motor compare ces deux technologies en profondeur afin d'aider les ingénieurs, les concepteurs et les décideurs à comprendre leurs différences et à déterminer celle qui répond le mieux à leurs besoins.

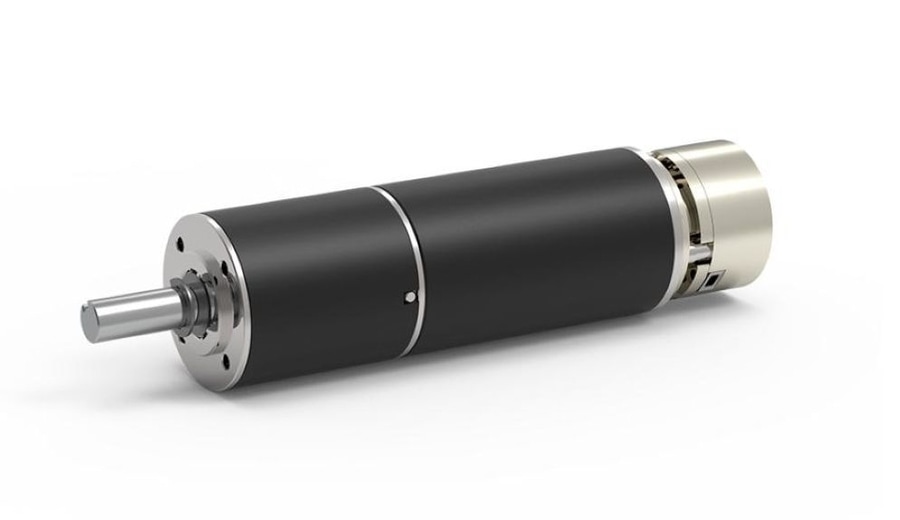

Qu'est-ce qu'un moteur à engrenages planétaires ?
Un moteur à engrenages planétaires - également appelé moteur à réducteur planétaire - est un système de motorisation à engrenages compact et efficace qui comporte trois composants principaux : un planétaire central, plusieurs satellites qui l'entourent et une couronne extérieure fixe. Les satellites tournent autour du planétaire tout en s'engrenant avec la couronne, répartissant ainsi la charge sur plusieurs points de contact.
1. Avantages des moteurs à engrenages planétaires :
l Rendement de transmission élevé : Les motoréducteurs planétaires transfèrent efficacement la puissance d'entrée à la puissance de sortie, atteignant souvent des rendements de transmission plus élevés que les moteurs généraux.
l Conception compacte et peu encombrante : Leur disposition coaxiale et la répartition de la charge permettent d'obtenir un couple élevé dans un encombrement réduit, ce qui diminue la taille et le poids de l'équipement.
l Densité de couple élevée : Plusieurs réducteurs planétaires se partagent la charge, ce qui permet d'augmenter la capacité de couple dans le même volume. Ils conviennent donc aux applications nécessitant un couple élevé à faible vitesse.
l Précision et stabilité élevées : La répartition uniforme de la puissance entre les engrenages permet de réduire le jeu, d'obtenir une grande précision de rotation et de limiter les vibrations et le bruit, ce qui est essentiel pour la robotique et les machines de précision.
2. Limites des moteurs à engrenages planétaires :
complexité et coût : La complexité de la conception et de la fabrication des moteurs à engrenages planétaires peut entraîner des coûts initiaux plus élevés que ceux des systèmes d'engrenages plus simples.
l Risque d'augmentation de la chaleur : le couple élevé et la conception compacte peuvent entraîner une accumulation de chaleur, ce qui nécessite une gestion thermique minutieuse dans certaines applications.
3. Applications courantes des moteurs à engrenages planétaires :
En raison de leur couple élevé, de leur taille compacte et de leur excellent rendement, les motoréducteurs planétaires sont largement utilisés dans la robotique, l'automatisation industrielle, les appareils médicaux, les systèmes automobiles et l'électronique grand public, offrant un fonctionnement précis, fiable et silencieux pour diverses applications exigeantes.

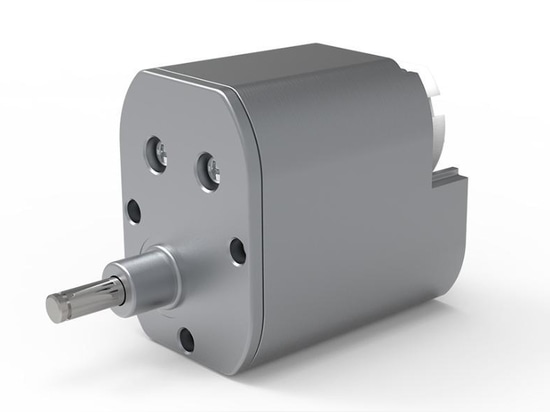

Qu'est-ce qu'un moteur à engrenages droits ?
Un moteur à engrenages droits comporte un réducteur qui contient plusieurs engrenages droits à dents droites montés sur des arbres parallèles. Les engrenages s'engrènent les uns dans les autres, généralement avec un petit pignon sur l'arbre du moteur entraînant un plus grand engrenage sur l'arbre de sortie, ce qui permet de réduire la vitesse et d'augmenter le couple en fonction du rapport des dents de l'engrenage. Il s'agit de l'un des systèmes d'engrenage les plus simples et les plus rentables qui soient.
1. Avantages des moteurs à engrenages droits :
conception simple et rentable : Les motoréducteurs à engrenages droits ont une structure simple avec des dents droites sur des arbres parallèles, ce qui les rend faciles et peu coûteux à fabriquer et à intégrer dans des systèmes mécaniques.
l Rendement élevé : Grâce aux dents droites et à l'engagement direct, les engrenages droits ont un rendement élevé de transmission de puissance avec une perte d'énergie minimale, en particulier à des vitesses et des charges modérées.
l Vitesse fiable et constante : les engrenages droits maintiennent un rapport de vitesse angulaire constant, ce qui garantit un transfert de mouvement stable et fiable avec un glissement minimal.
l Pas de poussée axiale : Les dents droites produisent des forces uniquement dans la direction radiale, de sorte qu'il n'y a pas de poussée axiale sur les arbres, ce qui simplifie les exigences en matière de roulements.
l Facilité d'entretien : La simplicité de leur construction facilite l'entretien et le remplacement des pièces.
2. Limites des moteurs à engrenages droits :
l Bruit et vibrations : L'engagement brutal des dents droites peut provoquer des bruits et des vibrations importants, en particulier à des vitesses élevées ou sous de lourdes charges.
l Capacité de couple limitée : Les motoréducteurs à engrenages droits sont moins efficaces pour transmettre un couple très élevé que d'autres types d'engrenages tels que les engrenages planétaires ou hélicoïdaux.
l Sensibilité au désalignement : Les engrenages droits nécessitent un alignement précis ; un mauvais alignement peut entraîner une usure accrue, une réduction de l'efficacité et une augmentation du bruit.
3. Applications des motoréducteurs à engrenages droits :
Les motoréducteurs à engrenages droits sont couramment utilisés dans des applications nécessitant une transmission de puissance simple, efficace et rentable. Les utilisations typiques comprennent les systèmes de convoyage, les imprimantes, les machines d'emballage et les équipements d'automatisation de base, où un couple modéré, une vitesse constante et une faible complexité sont essentiels pour un fonctionnement fiable.
Tableau de comparaison : Moteurs planétaires et moteurs à engrenages droits
Caractéristiques
Moteur à engrenages planétaires
Moteur à engrenages droits
Structure
Engrenage solaire, engrenage planétaire et couronne dentée
Engrenages à dents droites sur arbres parallèles
Capacité de couple
Couple élevé dans une taille compacte
Couple modéré, typiquement plus grand pour la même puissance
Niveau de bruit
Généralement plus faible
Bruit plus élevé, en particulier à grande vitesse
Entretien
Plus complexe, plus précis
Simple, facile à entretenir
Coût
Plus élevé en raison de la complexité de la structure
Rentable
Meilleur pour
Robotique, automatisation industrielle, appareils médicaux et systèmes nécessitant un faible jeu et une répartition équilibrée de la charge.
Systèmes de convoyage, petits appareils, pompes et machines générales où la transmission par arbres parallèles et la facilité d'entretien sont des priorités.
Moteurs à engrenages planétaires ou droits : Quand utiliser lequel ?
Pour choisir entre un motoréducteur planétaire et un motoréducteur à engrenages droits, il convient de prendre en compte les exigences de votre application spécifique :
l Utilisez les motoréducteurs planétaires lorsque la compacité, le couple élevé et l'efficacité sont des priorités. Ils conviennent mieux aux applications exigeant de la précision, telles que les bras robotisés, les machines à commande numérique ou les équipements médicaux.
l Utilisez des motoréducteurs à engrenages droits lorsque le budget est serré et que l'application n'exige pas un couple élevé ou une grande précision. Ils sont idéaux pour les systèmes mécaniques simples et les appareils ménagers.
Chaque type de moteur a son cas d'utilisation idéal, et le choix du bon moteur peut améliorer les performances du système et prolonger sa durée de vie.
Power Motor : Votre partenaire de confiance pour les motoréducteurs
Chez Power Motor, nous sommes spécialisés dans la conception et la fabrication de moteurs à engrenages planétaires et de moteurs à engrenages droits. Forte de plusieurs dizaines d'années d'expérience dans l'ingénierie des moteurs, notre équipe fournit des solutions sur mesure pour divers secteurs, du médical aux appareils ménagers, en passant par l'automatisation industrielle et la mobilité électrique.
Nous sommes fiers de fournir des motoréducteurs aux performances et à la fiabilité optimales, ainsi que des options de personnalisation. Que vous ayez besoin d'un couple élevé dans un format compact ou d'une solution rentable pour une utilisation légère, nous pouvons vous guider vers la meilleure configuration de moteur.
Nos capacités internes de recherche et développement nous permettent de rester à la pointe du progrès et d'innover en permanence pour répondre à l'évolution des besoins de nos clients.
Conclusion de l'étude
En résumé, les principales différences entre les motoréducteurs planétaires et les motoréducteurs à engrenages droits résident dans leur conception, leurs capacités de couple et les cas d'utilisation idéaux. Les moteurs planétaires offrent des performances élevées et une grande compacité, ce qui les rend parfaits pour les applications exigeantes, tandis que les moteurs à denture droite constituent une option plus simple et plus économique pour les utilisations quotidiennes.
