Considérations de conception pour le moulage par injection de matières plastiques

{{{sourceTextContent.subTitle}}}

Un partenaire de confiance pour les moules en plastique

{{{sourceTextContent.description}}}

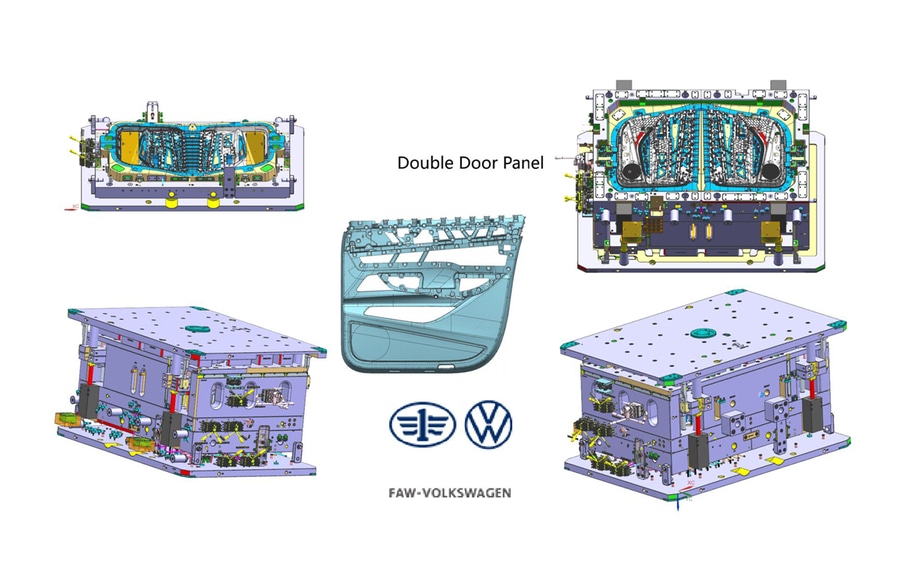

Le moulage par injection de plastique est un procédé de fabrication largement utilisé pour produire des pièces en grandes quantités avec une grande précision. Le succès de ce processus dépend principalement de considérations de conception réfléchies qui influencent à la fois la qualité du produit final et l'efficacité du processus de fabrication. Voici quelques facteurs clés de conception à prendre en considération :

1. Géométrie de la pièce et épaisseur de la paroi

Il est essentiel de concevoir des pièces dont l'épaisseur de paroi est uniforme. Les variations d'épaisseur peuvent entraîner des problèmes tels que des déformations, des marques d'enfoncement ou d'autres défauts dus à des temps de refroidissement incohérents. Les parois plus minces sont plus facilement réalisables pour les petites pièces que pour les grandes. Le facteur limitant de l'épaisseur des parois est la tendance de la matière plastique des parois minces à se refroidir et à se solidifier avant que le moule ne soit rempli. L'épaisseur des parois doit également être aussi uniforme que possible afin d'éviter les déformations dues à un retrait inégal. Lorsque des changements dans l'épaisseur des parois sont inévitables, la transition doit être progressive et non brutale.

2. Angles de dépouille

L'incorporation d'angles de dépouille dans la conception facilite l'éjection de la pièce moulée du moule. En l'absence d'une dépouille adéquate, les pièces risquent de subir un frottement plus important lors de l'éjection, ce qui peut entraîner des défauts ou des dommages. Les angles de dépouille doivent être utilisés sur les parois intérieures et extérieures de la pièce dans le sens de la traction. L'angle de dépouille minimal admissible est plus difficile à quantifier, mais dans la plupart des cas, 1 degré par côté est suffisant ; toutefois, un angle de 2 à 5 degrés par côté est préférable. Même un petit angle de dépouille, tel que 0,25 degré, est préférable à un angle nul.

3. Rayon et filets

Les angles vifs d'une conception peuvent entraîner des concentrations de contraintes susceptibles de provoquer des défaillances matérielles ou des défauts. L'incorporation d'un rayon et de congés généreux dans les angles permet de répartir les contraintes de manière plus uniforme et d'améliorer l'intégrité structurelle de la pièce. Il est recommandé que le rayon intérieur soit au minimum égal à une fois l'épaisseur. Dans les angles, le rayon intérieur suggéré est de 0,5 fois l'épaisseur du matériau, et le rayon extérieur est de 1,5 fois l'épaisseur du matériau. Un rayon plus grand peut être utilisé si la conception de la pièce le permet.

4. Contre-dépouilles

Les contre-dépouilles sont des caractéristiques qui empêchent de retirer facilement une pièce du moule et peuvent compliquer le processus de moulage. Elles peuvent nécessiter des mécanismes supplémentaires dans le moule, tels que des glissières ou des élévateurs, ce qui augmente la complexité et le coût de la fabrication du moule. Par conséquent, les contre-dépouilles doivent être évitées dans la mesure du possible. Si elles sont inévitables, leur conception doit être soigneusement étudiée pour faciliter un moulage et une éjection efficaces.

5. Conception de la porte

Le portillon est le point d'entrée par lequel le plastique fondu pénètre dans la cavité du moule. Sa conception a un impact significatif sur le modèle de remplissage, la qualité des pièces et la facilité du traitement post-moulage. La taille de l'opercule doit être équilibrée pour garantir un remplissage adéquat sans pression excessive ni gaspillage de matériau. Les types de portillons les plus courants sont les portillons de bord, les portillons à broches et les portillons sous-marins, chacun convenant à des géométries de pièces et à des applications différentes.

6. Conception du système de refroidissement

Un refroidissement efficace est essentiel pour réduire les temps de cycle et garantir une qualité uniforme des pièces. La conception du moule avec des canaux de refroidissement conformes, c'est-à-dire des passages de refroidissement qui suivent la forme du moule, peut améliorer considérablement l'efficacité du refroidissement. Cette approche permet d'accélérer les taux de refroidissement, de réduire les temps de cycle et d'améliorer la qualité des pièces.

7. Système d'éjection

Le système d'éjection est chargé de retirer la pièce moulée de la cavité du moule après refroidissement. Les méthodes d'éjection les plus courantes sont les broches d'éjection, les manchons et les lames. Le choix du système d'éjection dépend de la géométrie et du matériau de la pièce. Une conception adéquate garantit que la pièce est éjectée en douceur, sans dommage, et que le mécanisme d'éjection ne laisse pas de marques sur la surface de la pièce.

8. Sélection des matériaux

Le choix du matériau approprié est fondamental pour les performances et la fabricabilité de la pièce. Des facteurs tels que les propriétés mécaniques, la stabilité thermique, la résistance chimique et le coût doivent être pris en compte. En outre, les caractéristiques d'écoulement du matériau affectent la facilité avec laquelle il remplit la cavité du moule, ce qui influence la conception du système d'obturation et le processus de moulage dans son ensemble.

9. Tolérances et ajustements

Si le moulage par injection permet d'obtenir une grande précision, le fait de spécifier des tolérances serrées peut augmenter les coûts de fabrication et la complexité. Les concepteurs doivent évaluer les exigences fonctionnelles de la pièce pour déterminer les niveaux de tolérance acceptables, en équilibrant les besoins de performance et la rentabilité.

10. Conception pour la fabrication (DFM)

L'intégration des principes de DFM implique de concevoir des pièces en tenant compte des capacités et des limites du processus de moulage par injection. Cette approche comprend la simplification de la géométrie des pièces, la minimisation du nombre de pièces et la conception en vue de faciliter l'assemblage. La collaboration avec les concepteurs et les fabricants de moules au cours de la phase de conception permet d'identifier les problèmes de fabrication potentiels et d'optimiser la conception pour une production efficace.

Conclusion

La conception de pièces en plastique pour le moulage par injection nécessite une connaissance approfondie des propriétés des matériaux et des processus de fabrication. En tenant compte de facteurs tels que la géométrie de la pièce, l'épaisseur de la paroi, les angles de dépouille et la conception du système de refroidissement, les concepteurs peuvent créer des pièces qui sont non seulement fonctionnelles et esthétiques, mais aussi rentables et fabricables. Une collaboration précoce avec des concepteurs et des fabricants de moules expérimentés peut encore améliorer la faisabilité de la conception, ce qui permet d'obtenir des résultats fructueux en matière de moulage par injection.
