Recommandation de nouveau produit - Équipement intégré pour la détection des dimensions, le contrôle par courants de Foucault et la fréquence naturelle des pièces en forme de disque

{{{sourceTextContent.subTitle}}}

Recommandation de nouveau produit - Équipement intégré pour la détection des dimensions

{{{sourceTextContent.description}}}

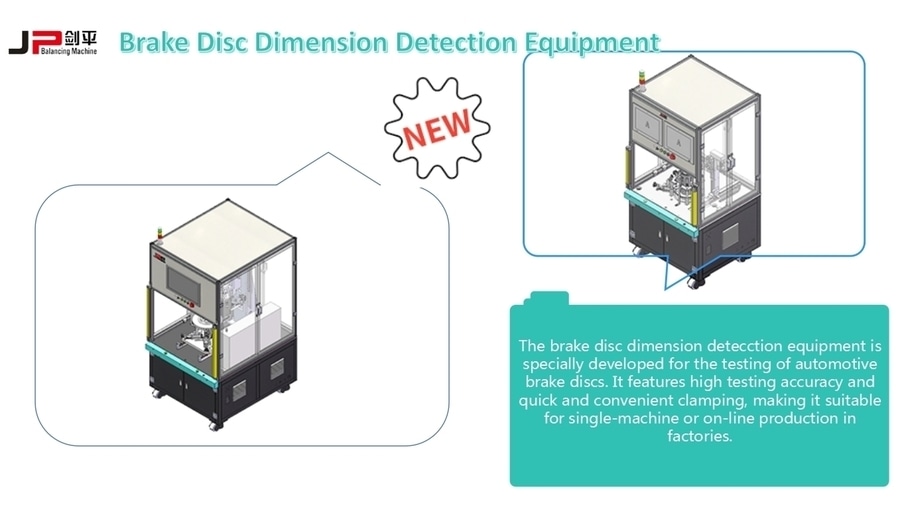

Équipement de détection des dimensions des disques de frein, développé dans le but de fournir une solution pour mesurer divers disques de frein, roues à tambour et moyeux de roue. Il est spécialement conçu pour tester les disques de frein automobiles, avec une grande précision et un serrage rapide et pratique. Il convient à la production en ligne ou hors ligne dans les usines.
L'objectif principal des constructeurs automobiles est de garantir autant que possible la sécurité des produits.
En termes de conception et de prévention structurelle, le système de freinage exige une qualité extrêmement élevée.
Une inspection précise permet de vérifier si les paramètres de taille et de forme se situent dans la fourchette spécifiée dans le dessin, de s'assurer que les pièces ne présentent pas de fissures, de pores et de petits trous, et de garantir que les pièces sont aptes à être assemblées. Sans ces contrôles, la qualité ne peut être garantie.

L'équipement de détection dimensionnelle de Shanghai Jianping est équipé d'un PC industriel, qui peut gérer les résultats de mesure de chaque pièce et l'analyse statistique de lots de production limités.
Disques de frein, roues à tambour et moyeux de roue
Ce système permet d'effectuer des contrôles aux stades final et intermédiaire de l'opération.
Assurer la répétabilité et la précision comparables du laboratoire de mesure.
Contrôler et vérifier minutieusement la production de disques de frein, de roues à tambour et de moyeux de roue.
Équipement de détection des dimensions des tambours de frein
1.Instrument de mesure automatique à chargement et déchargement manuels/instrument de chargement et déchargement robotisés/chargement et déchargement avec treillis disponibles ;
2.Mesure dynamique, capteur de déplacement, mesure sur un ou deux plans ;
3.Les modes de réglage manuel et automatique sont disponibles ;
4.Mesure multi-variétés flexible, conception modulaire unique, pratique pour le changement, intégration synchrone de la mesure automatique des couronnes dentées. Instrument de mesure en un seul clic : une fois la pièce placée, il suffit d'appuyer sur un bouton pour que la machine s'exécute automatiquement. Il peut également être intégré dans une machine de mesure complète.
5.Lorsqu'il est utilisé, il est doté d'un écran d'affichage de 21,5 pouces et d'un ordinateur de contrôle industriel, avec le système d'exploitation Windows 10.
6.Il convient à la détection des dimensions de la plupart des disques de frein ;
7.Avec des autorisations de gestion de compte à plusieurs niveaux ;
8.Bilingue en chinois et en anglais ;
9.Prise en charge de l'exportation et du téléchargement de données USB vers MES ;
10.Il dispose d'une puissante fonction d'analyse statistique ;

Présentation de la fonction de la machine de contrôle de la fréquence naturelle du disque de frein
La machine de contrôle de la fréquence naturelle du disque de frein est développée pour la machine intégrée de contrôle de la fréquence naturelle du disque de frein par courants de Foucault (ET), et elle peut également être utilisée pour le contrôle d'une seule machine. En outre, un dispositif frontal est mis au point pour l'équipement complet de contrôle des disques de frein. Ce dispositif doit avoir une grande précision d'essai et présente les caractéristiques d'une installation et d'un serrage rapides et pratiques.
1.Il adopte une carte d'acquisition de vibrations à quatre voies et un châssis à fente unique ;
2.Capteur d'accélération à trois axes et marteau de force ;
3.Système d'exploitation PC ;
4.Fonction de gestion multi-comptes ;
5.Bilingue en chinois et en anglais ;
6.Prise en charge de l'exportation des données par USB et du téléchargement vers le système MES ;
7.Il peut être frappé manuellement ou automatiquement.
8.Algorithme de Fourier ou algorithme FRF ;
9.Stockage et sortie automatiques des données ;
Fonctionnement de la machine de contrôle par courants de Foucault des disques de frein
La machine de contrôle du disque de frein par courants de Foucault (ET) est développée pour la machine intégrée de contrôle du disque de frein par courants de Foucault à fréquence naturelle, et elle peut également être utilisée pour le contrôle d'une seule machine. En outre, un dispositif frontal est mis au point pour l'équipement complet de contrôle des disques de frein. Ce dispositif doit avoir une grande précision d'essai et présente les caractéristiques d'une installation et d'un serrage rapides et pratiques.
1.Un instrument de contrôle par courants de Foucault multicanaux et un total de 9 sondes de profilage sans contact fonctionnent simultanément, dont la surface du disque est de type à balayage.
2.La surface supérieure est équipée d'une sonde servo mobile à 3 axes.
3.Système d'exploitation PC
4.Mécanisme de rotation servocommandé à vitesse réglable ;
5.Fonction de levage du cylindre ;
6.Fonction de gestion de comptes multiples ;
7.Bilingue en chinois et en anglais ;
8.Prise en charge de l'exportation et du téléchargement de données USB vers MES ;
Nous avons fourni des solutions complètes à de nombreux équipementiers automobiles, aidant nos clients à améliorer doublement leur efficacité, leur capacité de production et leur qualité.
