Guide de réglage de l’alimentateur vibrant lourd ZSW (modèle avec excitateur à double arbre excentrique pour sable et carrières)

Réglage étape par étape du débit, de l’amplitude et des paramètres de précriblage dans les installations de concassage d’agrégats

La série ZSW est un alimentateur vibrant à inertie à double arbre excentrique synchronisé par engrenages. Il est largement utilisé comme équipement d’alimentation dans les installations de concassage et de criblage de carrières et d’agrégats. Les principaux paramètres réglables comprennent le contrepoids excentrique de l’excitateur, la vanne de trémie, l’écart entre les barres de grizzly, le réglage de vitesse à fréquence variable et les ressorts de support.

**Consigne de sécurité : Tous les réglages mécaniques doivent être effectués machine arrêtée, alimentation coupée et avec la procédure de verrouillage-étiquetage (LOTO) mise en œuvre.**

1. Réglage du contrepoids excentrique de l’excitateur (réglage le plus courant, pour modifier la force d’excitation et l’amplitude)
Principe de fonctionnement : Deux arbres excentriques tournent en synchronisation. Plus le chevauchement des blocs excentriques est important, plus la force d’excitation, l’amplitude et la capacité d’alimentation sont élevées.
1. Couper l’alimentation et verrouiller la machine. Retirer les capots de protection aux deux extrémités de l’excitateur, desserrer les boulons de serrage des blocs excentriques et tourner les blocs excentriques des deux côtés de manière synchrone. **L’angle des deux blocs excentriques doit rester identique.** Une plus grande surface de chevauchement génère une force d’excitation plus puissante.
2. Après le réglage, serrer les boulons, remonter les capots et tester l’amplitude à vide. Amplitude recommandée : 1,5~2,5 mm. Ne pas augmenter l’amplitude aveuglément lors du traitement des matériaux humides et collants.

Remarque : Effectuer de petits réglages en plusieurs étapes. Ne jamais régler le bloc excentrique d’un seul côté.

2. Réglage de la vanne de trémie (contrôle de l’épaisseur de la couche de matériau, ajustement rapide du débit)
Une ouverture plus grande de la vanne augmente l’épaisseur de la couche de matériau et le débit ; une ouverture réduite diminue le flux de matériau.
Cette méthode ne nécessite aucune modification de l’excitateur et convient parfaitement au réglage rapide des agrégats grossiers. Éviter une ouverture excessive de la vanne pour prévenir le tassement et le bouchage du matériau. Pour un contrôle précis et stable du débit, combiner le réglage de la vanne avec les blocs excentriques ou un variateur de fréquence.

3. Réglage de l’écart entre les barres de grizzly (fonction de précriblage, caractéristique exclusive du ZSW)
Des barres de grizzly sont montées à l’avant de la cuve pour précribler les matériaux fins et réduire la charge des concasseurs en aval.
La largeur de l’entrefer des barres de grizzly se règle en ajoutant ou en retirant des cales. Des entrefers plus larges signifient que moins de matériau fin pénètre dans le concasseur. Si les barres de grizzly sont bouchées, nettoyer les accumulations de matériau avant de modifier les paramètres.

4. Réglage de vitesse à fréquence variable (optionnel, régulation continue sans palier du débit)
Avec le variateur de fréquence en option, aucun démontage des blocs excentriques n’est nécessaire. La fréquence de vibration et la vitesse d’alimentation peuvent être modifiées directement. Une fréquence plus élevée entraîne une alimentation plus rapide.
Éviter la zone de résonance pendant le fonctionnement. Plage de fréquence de travail normale : 35~50 Hz, afin d’éviter les dommages par fatigue du châssis de la machine et des ressorts de support.

5. Inspection et réglage des ressorts de support (garantir un équilibre de vibration stable)
Quatre groupes de ressorts de support assurent l’isolation vibratoire et maintiennent un mode de vibration stable. Machine à l’arrêt, appuyer sur les quatre coins de la cuve ; le rebond doit être uniforme. Des ressorts vieillis ou cassés entraînent une alimentation instable.
Lors du remplacement des ressorts, remplacer les quatre ressorts par un jeu complet du même modèle. **Ne jamais remplacer un seul ressort.**

6. Angle d’installation de la cuve
La cuve est livrée pratiquement horizontale par l’usine. Il n’est généralement pas recommandé de modifier l’angle sur site. Si un léger réglage est nécessaire, l’angle maximum ne doit pas dépasser 3°. Une inclinaison excessive provoque le ruissellement et les projections de matériau.

Séquence de mise en service recommandée sur chantier
1. Nettoyer les barres de grizzly et vérifier l’état des ressorts de support.
2. Régler la vanne de trémie à l’ouverture adaptée pour éviter le tassement du matériau.
3. Ajuster finement les blocs excentriques à vide, tester l’amplitude et contrôler les bruits anormaux et les vibrations de torsion.
4. Réaliser un essai de fonctionnement avec matériau et optimiser légèrement les paramètres.
5. Enregistrer les paramètres optimaux comme condition de fonctionnement standard pour référence future.

Dépannage et solutions de réglage
- Accumulation de matériau et alimentation lente : augmenter la force d’excitation ou élargir l’ouverture de la vanne. Pour les matériaux humides et collants, nettoyer d’abord les barres de grizzly bouchées.
- Débit instable et fluctuant : vérifier les ressorts, la synchronisation des deux blocs excentriques et rechercher la formation d’arches dans la trémie.
- Courant élevé, bruit important et forte vibration du châssis : réduire le chevauchement des blocs excentriques, vérifier les boulons d’ancrage et les ressorts.

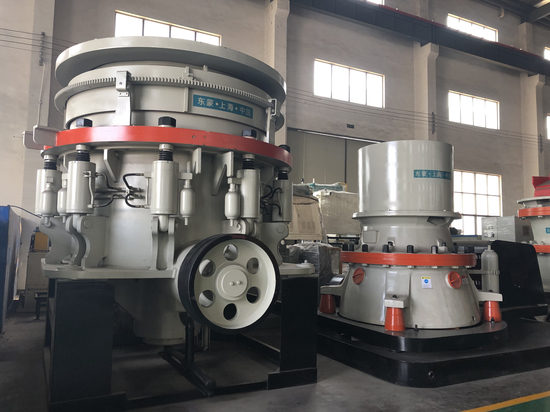

L’alimentateur vibrant ZSW est souvent utilisé comme équipement d’alimentation amont, associé aux concasseurs à cône hydrauliques multicylindres DM, pour constituer des installations complètes de concassage d’agrégats et assurer un concassage secondaire et tertiaire continu et stable des roches dures.
