Pourquoi les emballages sous blister des médicaments se déforment-ils ? : 5 solutions pour remédier aux défauts des blisters

{{{sourceTextContent.subTitle}}}

Il est facile de ne pas prêter attention aux blisters gondolés, mais cela aura un impact négatif sur la production en aval. Examinons les causes et les solutions à ce défaut des blisters.

{{{sourceTextContent.description}}}

Bien qu’il existe différents types de défauts liés aux blisters, le gauchissement des blisters est rarement évoqué par rapport aux autres.
Cependant, pour un complément alimentaire haut de gamme, des blisters déformés sont tout simplement inacceptables. Après tout, aucun client ne tolérerait un défaut d’emballage aussi flagrant, à savoir un blister gondolé, dans un complément alimentaire ou un produit pharmaceutique onéreux. Cela suscite immédiatement des inquiétudes chez le consommateur quant à la déformation de l’emballage sous blister, à la mauvaise qualité de l’emballage et à une éventuelle infiltration d’humidité.
De plus, du point de vue de la chaîne de production, le gauchissement des emballages sous blister constitue un obstacle majeur qui affecte directement l’efficacité des encartonneuses en aval ; des problèmes tels que des bourrages dans les encartonneuses ou des désalignements d’impression sont très susceptibles de se produire. Par conséquent, pour garantir la stabilité de la chaîne de production et préserver l’image de marque, ces défauts d’emballage sous blister ne peuvent être négligés. Cet article explore les causes sous-jacentes du gondolage des blisters et aborde des solutions efficaces potentielles, dans le but de fournir des informations précieuses pour vos opérations d’emballage sous blister.
Points clés à retenir
La définition fondamentale et les signes visuels du gondolage des blisters.
Les 10 principales causes mécaniques et matérielles à l’origine de la déformation des blisters.
Des solutions techniques concrètes pour un dépannage efficace des blisters.
Un aperçu de la manière dont la technologie avancée des machines de scellage de blisters prévient ces problèmes de formation des blisters.

1. Qu’est-ce qu’un emballage blister gondolé ?
On parle d’emballages blisters gondolés lorsque des feuilles de blisters finies perdent leur forme plate d’origine après le formage, le scellage ou le refroidissement. À l’instar d’un disque vinyle laissé au soleil, les emballages blisters se courbent et se déforment, altérant ainsi la structure globale de l’emballage. Cette forme de déformation des blisters est l’un des défauts les plus visibles et les plus frustrants des emballages pharmaceutiques sous blister.
Les principales manifestations sont les suivantes :
Courbure de la plaque de blister : l’ensemble du blister de médicaments se courbe en formant un arc nettement visible.
Enroulement des bords : les bords extérieurs des blisters de médicaments s’enroulent fortement vers le haut.
Surface irrégulière : L’emballage blister présente une texture ondulée et irrégulière.
Un emballage blister normal devrait se présenter ainsi :
Une feuille de blister plate après le poinçonnage, garantissant une intégrité optimale du scellage.

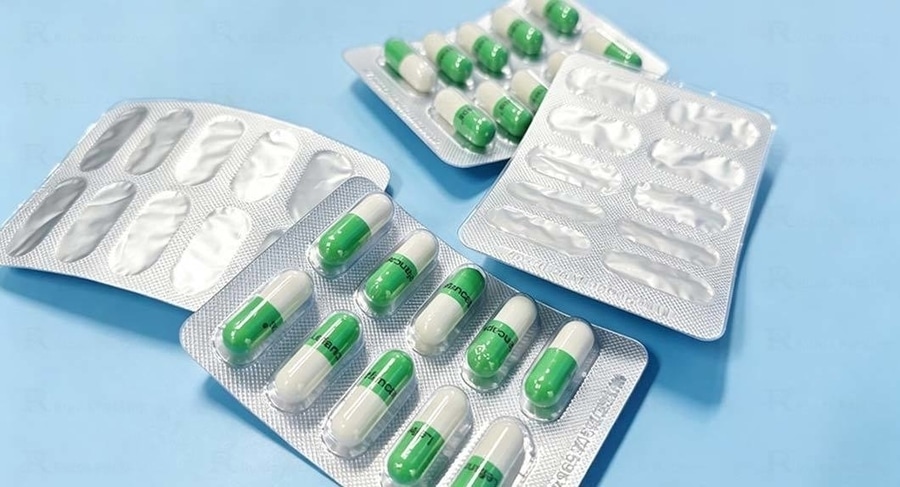

Cependant, en cas de courbure ou de gondolage, l’aspect sera le suivant :
Une courbure au centre ou sur les bords après refroidissement, entraînant de graves défauts de l’emballage blister.

2.10 Causes courantes du gondolage des plaquettes thermoformées
Selon Grand View Research, le marché mondial de l’emballage pharmaceutique est évalué à plus de 115 milliards de dollars, ce qui souligne l’importance économique de minimiser le taux de rebut et de réduire les défauts des emballages sous blister. Lorsque des problèmes surviennent, ils proviennent généralement de ces dix domaines.
Épaisseur et rigidité du matériau d’emballage
La cause principale des problèmes liés aux blisters réside souvent dans le matériau lui-même. L’utilisation d’un film rigide en PVC, qui est souple et facile à former, peut entraîner une flexion des blisters en raison de sa rigidité intrinsèquement faible.
À l’inverse, le PET utilisé pour les blisters offre une plus grande rigidité et une meilleure stabilité dimensionnelle. En termes simples, lorsque l’épaisseur du matériau d’emballage augmente, la résistance à la flexion s’accroît et le risque de déformation des blisters diminue. Le choix du matériau constitue donc un facteur déterminant dans le risque de déformation des blisters.
Mauvais choix du matériau d’emballage
L’élasticité du matériau joue un rôle prépondérant dans l’apparition de défauts au niveau des emballages blisters pharmaceutiques. Les différents matériaux réagissent différemment à la chaleur et au refroidissement. Par exemple, lorsque l’on associe du PVC et une feuille de recouvrement en aluminium, des différences de dilatation thermique apparaissent. Lors du processus de scellage, le PVC se dilate tandis que la feuille d’aluminium se contracte différemment.
Le Dr Alan Davies, ingénieur en chef chargé des matériaux, note : « Le déséquilibre thermique lors du conditionnement en blister s’apparente à une guerre microscopique ; si le plastique et la feuille d’aluminium se dilatent à des vitesses différentes, la contrainte qui en résulte entraîne inévitablement le gondolage des blisters. » Cette contrainte interne provoque la déformation des blisters, ce qui prouve que la compatibilité des matériaux d’emballage est une condition incontournable.

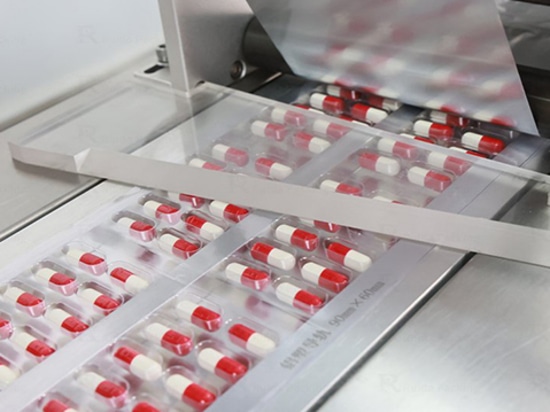

Longueur excessive du blister et sens de disposition
Même avec des surfaces identiques, la conception de votre blister a une importance capitale. Les blisters courts sont généralement stables, tandis que les blisters longs sont bien plus susceptibles de se gondoler. Les feuilles longues accumulent davantage de contraintes mécaniques et thermiques pendant la production. Si le sens d’alimentation suit le bord long, cela entraîne fréquemment une courbure longitudinale et un emballage à alvéoles déformé.
Pour faire simple, plus le temps de passage de vos blisters dans la station de scellage est long, plus le risque de déformation est élevé. L’optimisation de la taille et de la disposition de vos blisters est essentielle pour éviter ces défauts.
Température de formage incorrecte
La température de formage du PVC doit être réglée avec précision. Si elle est trop élevée, elle provoque un rétrécissement immédiat du film et des contraintes excessives, entraînant une déformation importante du film PVC. À l’inverse, si la température de formage est trop basse, cela entraîne un formage incomplet et une profondeur inégale des alvéoles. Conformément aux principes directeurs de la FDA en matière de mesures de qualité, il est essentiel de respecter strictement les paramètres du processus de conditionnement sous blister ; même un écart mineur de 2 °C peut entraîner des problèmes importants de formage et une déformation des alvéoles.
Refroidissement inégal après le thermoformage
Après la station de formage, un refroidissement inégal entraîne un rétrécissement continu des matériaux à des vitesses très différentes, ce qui génère des contraintes thermiques et provoque la déformation des blisters. Un système de refroidissement fiable doit garantir un flux d’air de refroidissement uniforme et un temps de refroidissement stable afin de figer précisément la forme du plastique, empêchant ainsi l’effet de courbure des blisters avant même qu’il ne se produise.
Bien sûr, n’oubliez pas de renouveler régulièrement l’eau du réservoir du refroidisseur. Si le refroidisseur fonctionne quotidiennement, changez l’eau une fois par semaine. S’il n’est utilisé qu’une fois par semaine, un renouvellement mensuel suffit généralement.
Tension excessive lors de l’alimentation en film
Lors du transport de PVC et de feuilles de recouvrement en aluminium, une tension excessive de la bande provoque un étirement et une déformation immédiats. Ce défaut de contrôle de la tension du film de blister est particulièrement néfaste pour les grandes feuilles de blister, entraînant directement une déformation des emballages blister. Un rouleau mal aligné peut transformer en quelques minutes un lot très rentable en une montagne de déchets plastiques coûteux, détruisant ainsi la stabilité de votre production.
Température de thermoscellage incorrecte
La station de thermoscellage ne se contente pas de fermer l’emballage. Un réglage trop élevé de la température de thermoscellage sur la machine à blisters provoque un rétrécissement de la feuille et des défauts massifs sur les emballages blisters. À l’inverse, si la température de thermoscellage est trop basse, cela entraîne un scellage fragile et des défauts critiques au niveau du scellage des blisters.
Différence entre le scellage des machines à blisters à plaque plate et à rouleaux
Une machine à blisters à plaque plate utilise un scellage intermittent, où la plaque de scellage supérieure se déplace verticalement. Cette pression fixe et ce temps de maintien plus long offrent un scellage stable et une meilleure répartition de la pression. À l’inverse, une machine à blisters à rouleaux repose sur un système de scellage rotatif pour un scellage continu par rouleaux, appliquant chaleur et pression en continu pour une vitesse plus élevée. Cependant, en l’absence de station de remise en forme ou de pré-pressage, des contraintes résiduelles persistent, ce qui entraîne une déformation notable des emballages blisters, en particulier sur les grandes plaques de blisters.
Pression de scellage inégale
Une pression de scellage inégale résulte souvent d’un rouleau de scellage usé, d’un réglage incorrect ou d’un mauvais alignement de la machine. En conséquence, un côté est davantage comprimé, ce qui provoque directement un défaut de blisterage grave et une défaillance catastrophique du scellage. Sarah Jenkins, directrice de l’assurance qualité au sein du service des opérations d’emballage, explique : « Une pression de scellage inégale ne se contente pas d’affaiblir le scellage des blisters ; elle crée une tension asymétrique qui désaligne littéralement l’emballage blister des médicaments. »
Stockage et transport inappropriés
Une fois sortis de la machine à blisters, les facteurs environnementaux prennent le relais. Les températures élevées et l’empilement excessif pendant le stockage des emballages sous blister peuvent provoquer une déformation plastique, transformant un blister de comprimés parfait en emballages gondolés.

3. Comment remédier au gondolage des emballages sous blister ?
Solution 1 : choisir des matériaux d’emballage adaptés
Pour prévenir les défauts de conditionnement sous blister, évaluez minutieusement l’épaisseur et la rigidité de vos matériaux d’emballage. Privilégiez la stabilité thermique afin de garantir la compatibilité des matériaux. Cela évitera que le redoutable scénario des plis dans la feuille d’aluminium ne vienne gâcher votre lot.
Solution 2 : optimiser la conception des blisters
Repensez la disposition et la taille de vos blisters. Ajustez la longueur, le sens de disposition et l’agencement des alvéoles afin de minimiser les contraintes mécaniques à l’origine du gauchissement des blisters et de la déformation du film PVC.
Solution 3 : ajuster les paramètres de formage et de scellage
Effectuez un dépannage rigoureux de l’emballage blister en vérifiant les réglages de la machine à blisters concernant la température de formage du PVC et la température de thermoscellage. Réglez avec précision votre station de thermoscellage et votre régulateur de température afin d’éliminer les irrégularités de profondeur des blisters, la déformation des alvéoles et les défauts de thermoformage. Assurez-vous que le système de refroidissement stabilise correctement l’emballage blister des médicaments.
Solution 4 : Contrôler la tension du film
Ajustez la tension de déroulement et synchronisez les rouleaux afin d’améliorer le contrôle de la tension du film de blister et de la bande. Un alignement correct de la machine réduit ici le risque de défauts d’emballage des blisters pharmaceutiques et garantit la stabilité globale de la production.
Solution 5 : Choisir la structure de machine à blisters adaptée
Pour les grands blisters nécessitant une grande planéité, le choix d’une machine de scellage adaptée est essentiel. Envisagez d’adopter une machine à blisters à plaque plate ou une machine à blisters à rouleaux équipée d’un système de préformage. La modernisation de votre machine de thermoscellage pour le conditionnement en blisters peut réduire considérablement votre taux de rejets.

4. Comment une machine d’emballage sous blister peut-elle réduire les défauts des blisters ?
Une machine d’emballage sous blister moderne constitue la garantie ultime du contrôle qualité des emballages pharmaceutiques. En tirant parti d’une technologie de pointe, une machine de scellage de blisters réduit de manière significative tous les types de défauts de fabrication, garantissant ainsi que l’emballage des blisters de gélules reste irréprochable.
Contrôle de température PID : un système de contrôle de température PID de haute précision fait office de « cerveau » de la thermoscelleuse pour blisters, réduisant les fluctuations de température à l’origine des défauts de thermoformage. Un régulateur de température avancé est essentiel pour garantir la stabilité thermique.
Système d’alimentation servo : il garantit une alimentation précise, prévenant directement les problèmes de déformation des blisters et de plis dans la feuille d’aluminium lors du conditionnement.
Contrôle précis de la tension : il réduit les contraintes exercées sur le matériau, ce qui permet de maintenir les blisters de médicaments à plat et bien en place. C’est pourquoi une roue de contrepoids est souvent utilisée dans les machines de conditionnement sous blister, en particulier les machines à blisters à rouleaux.
Station de formage stable : améliore l’uniformité du formage, garantissant le respect parfait des paramètres du processus de conditionnement sous blister. De plus, l’alimentation en air est également importante. Assurez-vous que l’alimentation en air est suffisante pour la machine.
En définitive, un système de conditionnement sous blister à thermoscellage de haute qualité optimise vos opérations de conditionnement et d’emballage sous blister.

5. Liste de contrôle pour la prévention des défauts de blisters
Comme mentionné ci-dessus, nous pouvons résumer les causes et les solutions dans un tableau. Vous trouverez ci-dessous les problèmes les plus courants et les solutions correspondantes.
Tableau 1 – Problèmes possibles de gondolage des blisters de médicaments et solutions
Risque de défaut Cause possible Solution
Gélules gondolées Contrainte sur le matériau Optimiser le matériau et la conception des blisters
Bords recourbés Conception de blisters trop longs Ajuster la disposition des alvéoles contenant les médicaments
Mauvais scellage Problème de température/pression Ajuster la pression de scellage et le scellage des blisters
Alvéoles irrégulières Problème de formage Optimiser la température de formage des blisters et résoudre les problèmes de formage
Plis dans la feuille d’aluminium Problème de tension Vérifier l’alignement des blisters de médicaments
Scellages défectueux Mauvais alignement des rouleaux Inspecter les défauts de scellage des blisters

6. Machine d’emballage sous blister : la base d’une production pharmaceutique stable
Ruida Packing est spécialisée dans la recherche et la fabrication de machines d’emballage sous blister et de compléments alimentaires, en étroite collaboration avec des entreprises pharmaceutiques du classement Fortune 500 telles que Robinson, UCB et Coatian Atlantic Grupa. Nos équipements sont conformes aux normes internationales CE, cGMP et ISO, ce qui nous permet de fournir des solutions complètes de lignes de production adaptées à vos besoins spécifiques.
Notre gamme de machines de scellage de blisters comprend des modèles de laboratoire, ainsi que des machines à plaque plate et à rouleaux. Parmi leurs principaux avantages technologiques, on peut citer :
Une conception à double cylindre à haute pression et uniforme pour un scellage impeccable des blisters.
Une fente d’extraction facilitant grandement le remplacement des moules.
Une traction servo de haute précision et un contrôle de température PID garantissant un chauffage uniforme et précis pour tout blister de comprimés.
Nous accompagnons notre technologie d’un service d’élite, axé sur le client :
Une garantie de 3 ans avec remplacement gratuit des pièces pendant un an.
Des services complets de dépannage à distance et sur site.
Un ensemble complet de documentation relative aux tests d’acceptation en usine (FAT)

7. Conclusion
Maîtriser le processus de conditionnement sous blister implique de lutter activement contre les défauts des blisters. Du choix des matériaux à l’optimisation du thermoscellage, chaque étape permet d’éviter que les blisters ne se recourbent. En passant à une machine de conditionnement sous blister de pointe, les fabricants peuvent éliminer définitivement ces défauts, garantissant ainsi que chaque dose parvienne au patient en parfait état.

8. FAQ
Q1 : Quels sont les défauts les plus courants des blisters ?
Les défauts courants des blisters comprennent les défauts de formage, les défaillances de scellage, les plis, les fuites, les alvéoles irrégulières et le gondolage des blisters. Leur identification précoce améliore considérablement le contrôle qualité de vos conditionnements pharmaceutiques.
Q2 : Pourquoi mes blisters se recourbent-ils après le scellage ?
Le recourbement des blisters est généralement dû à des contraintes sur le matériau, à un refroidissement irrégulier, à une tension excessive du film, à des paramètres de scellage incorrects ou à une conception inadaptée de la machine. Un dépannage approprié permet de résoudre rapidement ce problème.
Q3 : Un matériau de blister plus épais empêche-t-il le gondolage ?
Les matériaux plus épais et plus rigides offrent généralement une meilleure résistance à la flexion, mais les conditions de stockage des emballages sous blister et la compatibilité globale des matériaux doivent également être prises en compte de manière approfondie.
Q4 : Pourquoi les blisters longs se déforment-ils plus facilement ?
Les blisters longs accumulent davantage de contraintes thermiques et mécaniques pendant les phases de formage et de thermoscellage. Cela augmente considérablement le risque de défauts sur les blisters de comprimés après refroidissement.
Q5 : Les machines d’emballage sous blister peuvent-elles causer des défauts sur les blisters ?
Oui, tout à fait. Une température de formage incorrecte, une tension instable, une pression de soudure inégale et des structures de système de soudure rotatif inadaptées peuvent directement contribuer à l’apparition de défauts sur vos blisters de médicaments.

9. Références
[1] Grand View Research : Rapport d’analyse de la taille, des parts de marché et des tendances du marché de l’emballage pharmaceutique
https://www.grandviewresearch.com/industry-analysis/pharmaceutical-packaging-market
[2] FDA : Guide sur les indicateurs de qualité pour la fabrication pharmaceutique
https://www.fda.gov/regulatory-information/search-fda-guidance-documents/quality-metrics-guidance
[3] Packaging Digest : Défauts courants du thermoformage et comment les éviter
https://www.packagingdigest.com/pharmaceutical-packaging/common-thermoforming-defects-and-how-to-avoid-them
