Ventilateurs axiaux ETRI assemblés en série ou en parallèle
Débit d’air adapté au besoin de ventilation
Nous pouvons augmenter l’efficacité de nos ventilateurs axiaux ETRI haute performances en les assemblant de manière spécifique pour les adapter au besoin de ventilation, à la pression imposée et la place disponible dans votre installation.
La surface à ventiler ou de la puissance des appareils à refroidir déterminent les niveaux de débit d’air nécessaires. Le niveau de pression statique diffère d’une application à l’autre : le type d’installation engendre une plus ou moins forte perte de charge que le ventilateur devra compenser pour assurer son rôle correctement. L’assemblage des ventilateurs axiaux ETRI en série ou en parallèle est une solution que nous proposons pour adapter le débit d’air ou la pression supportée.
- Un ventilateur axial simple est composé d’un moteur, une hélice et un aubage redresseur.
- Les ventilateurs ETRI assemblés en série comportent un aubage redresseur supplémentaire à la sortie d’air. Dans cet assemblage, il y a donc un moteur, deux hélices et deux aubages redresseurs. Dans ce cas il n’y a qu’une seule entrée et qu’une seule sortie d’air. La pression statique délivrée par le ventilateur est environ deux fois plus élevée par rapport à un axial simple tout en fournissant le même débit d’air.

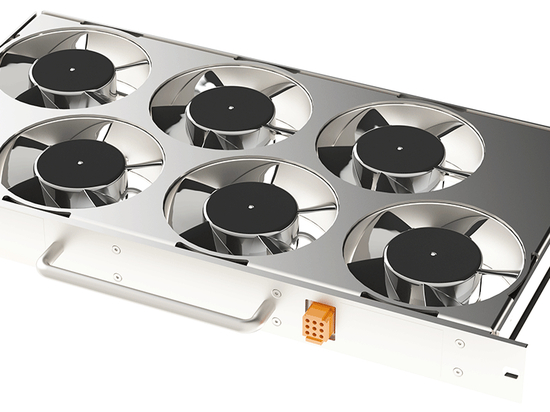

- Deux ventilateurs axiaux ETRI assemblés côtes à côtes constituent un assemblage en parallèle. L’assemblage comporte deux moteurs, deux hélices et deux aubages redresseurs. Dans cette configuration, il y a deux entrées et deux sorties d’air. Cet assemblage est adapté pour les applications à faible pression statique mais dont le besoin en débit d’air est élevé. Avec un assemblage en parallèle, le débit d’air fourni par rapport à un ventilateur axial seul est approximativement doublé à pression identique égale.
- Nous allons même plus loin pour coller au besoin spécifique d’une installation : ainsi nous proposons l’assemblage de deux hélices avec un seul aubage redresseur (ce que nous appelons montage « 1,5 »). Le débit d’air d'un axial simple est parfois insuffisant et celui d'un axial double en série, trop élevé. C’est pourquoi nous avons développé une solution de ventilation avec deux hélices pour un seul aubage redresseur.
Nos courbes aérauliques présentées illustrent les différences qu’apportent les divers montages en matière de débit d’air et de pression statique.
Le tableau ci-dessous détaille les différences proportionnelles de débit d’air, pression statique, puissance et niveaux acoustique entre les différents montages :
DEBIT PRESSION PUISSANCE ACOUSTIQUE
m³/h Pa W dB(A)
Simple 1 1 1 1
Série 1 ~ x2 ~ x1,6 ~ +5
Parallèle ~ x2 1 ~ x2 ~ +3
1,5 1 ~ x1,6 ~ x1,4 ~ +5
En complément de ces assemblages, nous pouvons ajouter des brides de fixations spécifiquement adaptées aux interfaces de nos clients.
Nos équipes technico-commerciales et d’ingénieurs sont à votre disposition dès le début de votre projet pour développer la solution de ventilation qui s’adaptera parfaitement à votre application.
