ROEMHELD : Système de serrage rapide robuste Flexline R pour les charges les plus élevées sur les matrices de presse

{{{sourceTextContent.subTitle}}}

Système flexible et configurable pour des temps d'installation courts

{{{sourceTextContent.description}}}

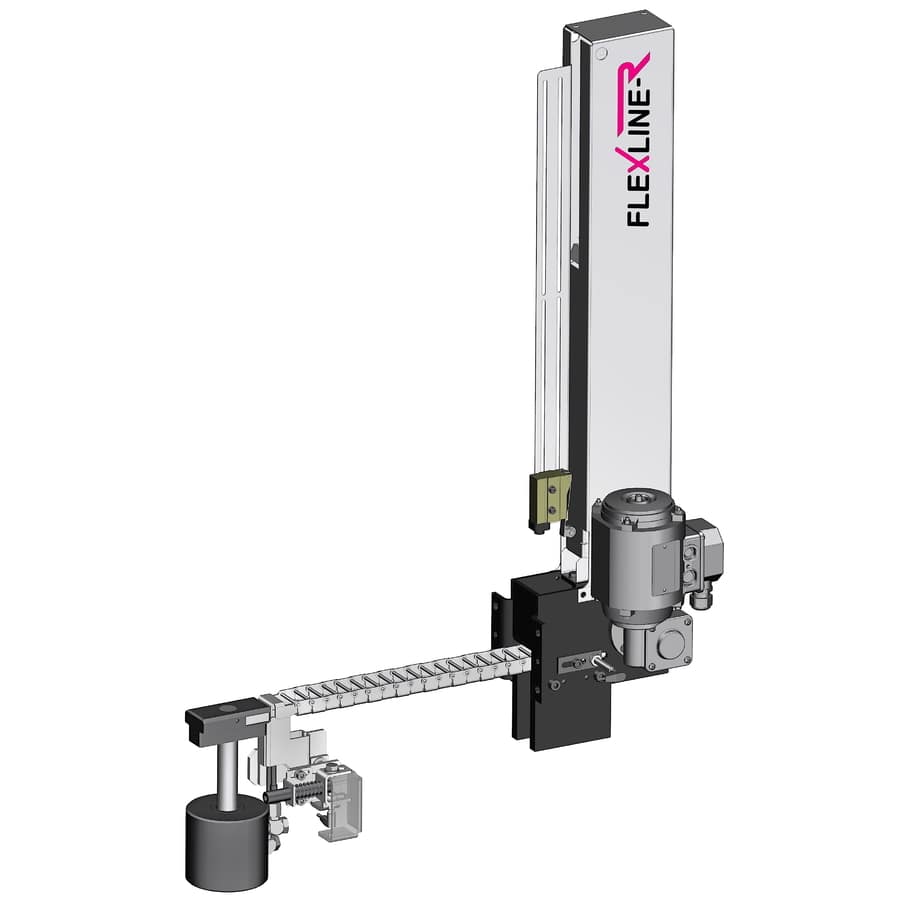

Laubach, 29 avril 2025. Avec le nouveau système de bridage rapide Flexline R, ROEMHELD élargit sa gamme de produits avec une solution particulièrement robuste pour le bridage automatique de matrices de différentes tailles sur le coulisseau de la presse. Le serrage s'effectue par l'intermédiaire de cylindres à piston creux.

Le nouveau produit est basé sur le système Flexline, qui a fait ses preuves depuis de nombreuses années. Il a été développé spécifiquement pour des charges plus élevées et des conditions de fonctionnement exigeantes. Il est équipé d'une chaîne de traction-poussée en acier inoxydable, de butées renforcées, d'options d'interrogation supplémentaires et d'un fonctionnement d'urgence amélioré. Il est disponible dans de nombreuses variantes qui peuvent être configurées pour répondre aux besoins individuels des clients.

Flexline R convient à toutes les applications avec des changements d'outils fréquents, en particulier pour les lignes de presse automatisées.

Capacité de charge plus élevée, technologie de capteurs fiable et fonctionnement d'urgence amélioré

Au cœur de la nouvelle conception se trouve une chaîne de traction-poussée soudée en acier inoxydable. Elle remplace la version précédente en plastique et garantit une stabilité et une durabilité maximales, même dans des conditions difficiles. Le boîtier de la chaîne, tous les supports et les pièces en tôle sont également en acier inoxydable renforcé et sont conçus pour des scénarios d'application robustes.

Le nouveau système offre également une meilleure surveillance de la position : un capteur de champ magnétique de haute précision détecte la position de stationnement, tandis que le capteur inductif signale la position de l'élément de serrage sur la matrice. En option, la position finale de la chaîne peut également être interrogée à l'aide d'un système de capteurs intégré dans le carter de la chaîne.
Les supports renforcés pour le contrôle de la position sont également nouveaux - pour une sécurité opérationnelle maximale. Un déverrouillage d'urgence du moteur d'entraînement offre une sécurité supplémentaire en cas d'accident. Si nécessaire, la matrice peut être débloquée manuellement.

Une configuration flexible

La Flexline R est disponible avec deux voies de réglage - 660 et 1100 millimètres - et peut être combinée avec quatre éléments de serrage différents. Selon les besoins, des vérins à piston creux à simple ou double effet sont disponibles avec une force de serrage allant jusqu'à 104 kW et des pressions de fonctionnement de 245 ou 400 bars. Le moteur peut être monté à gauche ou à droite. Les positions de serrage peuvent également être choisies librement.

Faible hauteur d'installation, entretien facile

Grâce à sa conception compacte, à son faible poids et à l'utilisation de modules nécessitant peu d'entretien, la Flexline R est configurée pour répondre aux exigences des lignes de presse modernes. Les modules sont faciles à remplacer, ce qui simplifie l'entretien et réduit les temps d'arrêt. L'interface électrique est assurée par des connecteurs Harting avec une protection IP65. Une couleur personnalisée et un design de marque sont disponibles en option.

Simplicité d'utilisation

Avec Flexline R, la chaîne de poussée à entraînement électromécanique déplace automatiquement le cylindre à piston creux fixé au système de la position de stationnement au bord de la matrice et vice-versa. En même temps, elle sert de ligne hydraulique et électrique à l'élément de serrage. Il n'est donc pas nécessaire d'avoir un système d'alimentation en énergie séparé. Il est guidé dans la rainure en T de la machine et est compatible avec les tailles 28 et 36 mm ainsi que 1 1/16".
