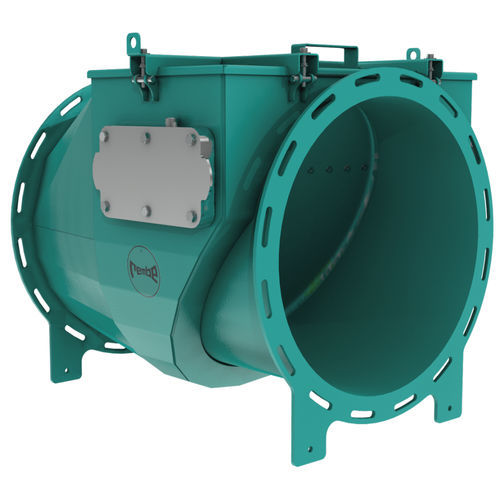

Q-Flap RX™ clapet anti-explosion clapet d'isolement
{{{sourceTextContent.subTitle}}}
Sécurité antidéflagrante
{{{sourceTextContent.description}}}
L'isolation contre les explosions est absolument nécessaire pour un concept de sécurité complet. Sans isolation antidéflagrante, le concept de sécurité n'est pas seulement insuffisant, il représente également un gaspillage d'argent pour les opérateurs, car : Dans toute l'industrie, les cuves, silos et autres pièces sont souvent reliés les uns aux autres par des pipelines. Si une explosion de poussière se produit dans un équipement, cela augmente également le risque de propagation des flammes et de la pression à d'autres parties de l'installation. La précompression et l'allumage par jet de flamme exacerbent la gravité de l'explosion dans les cuves interconnectées. Il en résulte une série d'explosions secondaires qui peuvent causer des dommages encore plus catastrophiques.
Un système d'isolation contre les explosions empêche les déflagrations de se propager et minimise ainsi les effets d'une explosion. Les composants de l'installation adjacente sont protégés de manière optimale. Une distinction est faite entre les systèmes actifs et passifs
Les systèmes d'isolation passive tels que les clapets d'isolation antidéflagrants utilisent la surpression de l'explosion pour leur principe de fonctionnement :
Isolation passive contre les explosions - voici comment cela fonctionne
Les systèmes d'isolation contre les explosions passives réagissent de manière purement mécanique à la propagation de la pression grâce à leur conception constructive. En fonctionnement normal, une vanne d'explosion dans une canalisation est maintenue ouverte par le débit disponible. En cas d'explosion, la vanne est fermée par l'étalement du front de pression, empêchant ainsi efficacement la pression et les flammes de se propager davantage.
Une fonction, des exigences différentes
Même si le fonctionnement d'une vanne d'isolement à clapet antidéflagrant est indépendant de la taille, les exigences pour une grande variété de procédés et d'industries varient considérablement. Alors que dans l'industrie pharmaceutique et chimique en particulier, les clapets d'isolement antidéflagrants ne sont généralement installés que dans des diamètres nominaux de tuyauterie allant jusqu'à DN 400, en particulier dans les systèmes d'aspiration décentralisés de l'industrie alimentaire, par exemple, des diamètres nominaux plus importants entre DN 450 et DN 710 pour des aspirateurs centraux peuvent rapidement devenir nécessaires. Dans l'industrie céréalière, l'industrie du bois et l'industrie lourde, les diamètres nominaux des tuyaux sont principalement utilisés pour les diamètres nominaux de DN 800 à DN 1250.
Répondre de manière optimale aux exigences au lieu d'être un pour tous
La norme EN 16447 définit les exigences générales pour les robinets à clapets d'isolement antidéflagrants. Comme toute norme, elle ne peut fournir que des recommandations et des spécifications générales, mais ne peut pas traiter chaque application en détail
Il va de soi qu'une vanne à clapet d'isolement antidéflagrant DN 250 utilisée dans l'industrie chimique doit satisfaire à des exigences différentes de celles de sa contrepartie DN 1250 installée dans une installation de transformation du grain ou du bois.
Alors que la première application exige avant tout une conception de haute qualité, les exploitants de moulins à grains ou d'usines de panneaux de particules avec leurs grands diamètres de tuyaux caractéristiques veulent des dispositifs de sécurité aussi faciles à manipuler que possible
Le clapet Q-Flap RX™, un développement commun des spécialistes de la sécurité antidéflagrante REMBE® (Allemagne) et RICO (Suisse), propose trois versions différentes. Développées sur la base d'une expérience de plusieurs décennies, les deux entreprises ont acquis de l'expérience en ce qui concerne les différentes exigences des clients, les diamètres nominaux de DN 140 à DN 710 disposent d'un clapet d'inspection, tandis que les diamètres nominaux les plus importants (jusqu'à DN 1250) ont une conception modulaire permettant d'effectuer facilement et complètement la maintenance et la maintenance.
Grâce au principe de fermeture à glissière orientable ´n intégré dans les diamètres nominaux de tuyauterie jusqu'à DN 710, le clapet ne tourne pas seulement en position fermée, mais glisse également horizontalement en position fermée en même temps. Ceci assure une étanchéité encore plus fiable sur toute la section.
En plus des caractéristiques mentionnées ci-dessus, le Q-Flap RX™ permet des valeurs KSt élevées, des distances de montage flexibles et des résistances maximales.
