Caméra thermique ou thermocouple : quel choix pour la mesure industrielle de la température ?

{{{sourceTextContent.subTitle}}}

Si une caméra thermique et un thermocouple donnent des mesures différentes, la première question à se poser n'est pas de savoir quel instrument est le meilleur. La première question est de savoir si ces deux instruments mesurent la même chose.

{{{sourceTextContent.description}}}

Si une caméra thermique et un thermocouple donnent des mesures différentes, la première question à se poser n’est pas de savoir quel outil est le meilleur. La première question est de savoir si les deux outils mesurent la même chose.

Une caméra peut filmer la surface extérieure d’un composant tandis qu’un thermocouple est fixé sur une autre couche, monté à l’aide d’un tampon ou positionné à un endroit proche. Les mesures peuvent également refléter des conditions de charge différentes ou des moments différents. Lorsque les mesures ne concordent pas, vérifiez d’abord si les deux méthodes mesurent bien le même emplacement dans les mêmes conditions.

La réponse en bref
Que se passe-t-il ? Commencez par ce que cela vous indique. Vérifiez ces éléments avant de vous fier au résultat
Plusieurs pièces ou zones sont chaudes. Vous ne savez pas où le problème prend naissance. La caméra thermique repère la zone chaude et affiche le motif de surface. Vérifiez l’état de surface, les reflets, la mise au point, la taille de la cible, la distance et les réglages de la caméra qui peuvent influencer la mesure.
Une pièce, un tuyau ou un point interne connu nécessite un enregistrement de température ou un signal de contrôle. Thermocouple Suivi d’un point fixe au fil du temps. Vérifiez l’emplacement de la jonction, le montage ou l’insertion, la gestion de la température de référence, le câblage et la validation.
Vous avez détecté un point chaud, ou les deux mesures ne concordent pas. Vous devez confirmer le résultat. Dans les deux cas, la caméra affiche la configuration. Le thermocouple suit un point. Vérifiez le même emplacement, la même couche, la même charge, la même fenêtre temporelle et la même méthode d’acceptation.
Il s’agit d’un choix de workflow de mesure. Ce n’est pas un classement universel de la précision.

Commencez par la décision, pas par l’instrument
Avant de choisir un outil, rédigez une phrase décrivant l’objectif que la mesure doit servir :

Détecter un point chaud : quelle partie de l’ensemble est plus chaude que la zone environnante ?
Protéger un composant : un point connu reste-t-il dans ses limites de fonctionnement pendant un cycle de charge défini ?
Contrôler un processus : quel signal doit déclencher une alarme, un arrêt ou une action de contrôle ?
Comprendre le flux thermique : où la chaleur se propage-t-elle, et comment ce schéma évolue-t-il en fonction de la charge ?
Mesurer une valeur interne : la température requise se trouve-t-elle à l’intérieur d’une pièce, sous un revêtement ou dans un fluide plutôt qu’à la surface visible ?
Un même dispositif peut nécessiter différents instruments selon les mesures à effectuer. Un balayage au niveau de la carte peut nécessiter une caméra, tandis que le canal de contrôle final peut encore nécessiter un capteur à contact. Définir d’abord la décision évite que la comparaison ne se réduise à un débat générique « caméra contre thermocouple ».

Un test électronique pratique : utilisez une approche en deux étapes
Pour une carte sous tension, un convertisseur, un moteur ou tout autre ensemble comportant plusieurs sources de chaleur possibles, un processus en deux étapes est souvent plus facile à interpréter que d’essayer de tout faire avec un seul instrument.

Étape 1 : utilisez la caméra pour localiser la zone

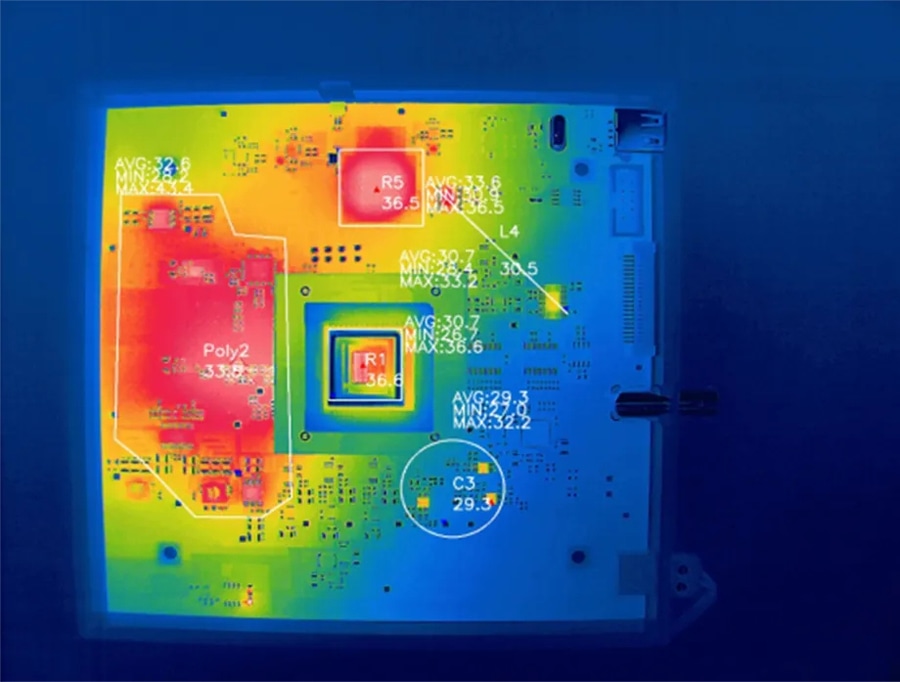

imagerie thermique infrarouge
Scannez l’ensemble dans les mêmes conditions de fonctionnement à chaque fois. Recherchez un composant qui se démarque, un circuit chaud ou un changement qui n’apparaît que sous une certaine charge.

Enregistrez les principaux paramètres de la caméra : surface ciblée, position de la caméra, mise au point, taille de la cible, distance, température réfléchie, ainsi que la présence éventuelle d’une vitre ou d’un boîtier. Lorsque vous comparez des caméras thermiques industrielles pour la mesure de température, consignez ces réglages dans le rapport de test.

La première étape répond à la question « où faut-il regarder ? ». Elle ne répond pas automatiquement à ce qui se passe sous la surface visible ni au signal qu’un contrôleur doit utiliser.

Étape 2 : utiliser le thermocouple pour suivre un point précis
Thermocouples de type K connectés à un module d’acquisition de données multicanaux
Photo : Harke / Wikimedia Commons (domaine public).
Fixez le thermocouple à l’endroit déterminant pour la décision. Précisez si la jonction se trouve sur une surface, si elle est insérée ou si elle est séparée de la cible par un revêtement ou un matériau de montage. Consignez dans le rapport le tracé du câblage, le traitement de la température de référence (comment celle-ci est prise en compte), le conditionnement du signal, l’isolation électrique et l’état de fonctionnement.

L’étape du thermocouple répond à la question « comment ce point sélectionné se comporte-t-il au fil du temps ? ». C’est le résultat obtenu une fois le thermocouple installé qui importe. Un capteur qui semble rapide sur une fiche technique peut réagir différemment après un montage modifiant le flux thermique ou ajoutant de la masse thermique. Dans les équipements soumis à des perturbations électriques, vérifiez également si le câblage ou la mise à la terre perturbe le signal.

Quand une caméra est la plus utile
Caméra d’imagerie thermique infrarouge pour identifier les points de défaillance sur un circuit imprimé
Commencez par la caméra lorsque vous devez localiser une zone chaude. Elle s’avère utile lorsque vous devez :

vérifier de nombreuses pièces ou un ensemble de grande taille ;
comparer la chaleur avant et après une modification de la charge ou de la conception ;
observer une cible en mouvement, sous tension ou difficile d’accès sans y fixer de capteur ;
identifier la zone nécessitant une mesure de suivi.
La caméra est un mauvais choix lorsque la température recherchée se trouve à l’intérieur de la pièce. Elle est également plus difficile à utiliser sur des surfaces brillantes ou à faible émissivité. La chaleur environnante peut fausser le résultat. Une petite cible peut être visible mais rester trop petite pour une lecture fiable. Une image nette n’est pas synonyme d’une température vérifiée.

Pour en savoir plus, consultez l’article sur l’imagerie thermique infrarouge industrielle pour la surveillance des équipements.

Quand un thermocouple est le meilleur outil de départ
Commencez par le thermocouple lorsque la décision dépend d’un point précis, d’un historique temporel ou d’un signal destiné à un matériel de test ou de contrôle. Il fonctionne mieux lorsque vous pouvez installer et vérifier la jonction à l’emplacement requis.

En contrepartie, l’installation influe sur la mesure. Une jonction mal fixée, un support qui dissipe la chaleur, un fil qui modifie le flux thermique local, une mauvaise gestion de la température de référence ou des parasites électriques peuvent tous affaiblir le résultat. Le « contact » ne garantit pas à lui seul l’exactitude de la mesure ; il permet simplement d’inspecter la jonction et le trajet du signal.

Pour un point interne ou une valeur de processus, un capteur inséré peut constituer la méthode appropriée, car une image de surface ne permet pas de voir à travers la pièce. Pour une surface visible, cependant, ne partez pas du principe qu’un thermocouple fixé à proximité et un pixel de caméra correspondent à des points interchangeables.

Pourquoi les deux mesures divergent-elles ?
Suivez cet ordre lors du dépannage d’une divergence :

Emplacement : les deux outils ont-ils mesuré le même point physique, la même couche ou le même matériau ?
État de fonctionnement : la charge, le débit, l’état de commutation et le temps écoulé étaient-ils identiques ?
Installation : la jonction du thermocouple est-elle bien fixée et représentative, ou est-elle influencée par le support et les câbles ?
Configuration de la caméra : L’état de la surface, l’émissivité, la température réfléchie, la mise au point, la taille de la cible, la distance et les fenêtres ont-ils été enregistrés ?
Chemin du signal : La gestion de la température de référence, le câblage, la mise à la terre, l’isolation, la conversion et le bruit ont-ils été vérifiés ?
Vérification de la référence : L’une ou l’autre méthode a-t-elle été comparée à une référence appropriée dans des conditions similaires ?
Ne faites pas la moyenne des deux mesures pour obtenir une valeur de compromis. Déterminez d’abord si elles représentent bien la même grandeur mesurée. Une estimation par caméra d’une surface externe et une valeur de thermocouple provenant d’une jonction située sous cette surface peuvent toutes deux être cohérentes en elles-mêmes tout en répondant à des questions différentes.

Lorsque les deux méthodes apportent la bonne réponse
Utilisez les deux lorsque le test nécessite une vue spatiale et un historique temporel défendable. Une séquence pratique consiste à :

balayer l’ensemble et identifier la région qui change ou qui se distingue ;
définir le point et la couche exacts que le capteur de suivi doit représenter ;
installer et vérifier le thermocouple à cet endroit ;
répétez les mesures de la caméra et du thermocouple sous la même charge et dans la même fenêtre temporelle ;
définissez à l’avance ce que signifie la « concordance » pour la prise de décision.
Cette approche est plus utile que de répéter qu’une méthode est « meilleure » que l’autre. La caméra apporte le contexte spatial ; le thermocouple fournit un signal ponctuel. Aucun des deux ne valide automatiquement tous les autres emplacements.

Pour une observation continue, renseignez-vous sur les caméras thermographiques fixes destinées à la surveillance industrielle.

Ce qu’il faut indiquer à votre fournisseur ou à votre équipe de test
Avant de choisir un instrument, décrivez ce que vous devez mesurer et comment l’équipement fonctionne. Cela aide le fournisseur ou l’équipe de test à déterminer si vous avez besoin d’une caméra thermique, d’un thermocouple ou des deux.

Communiquez les informations suivantes :

Objectif de la mesure : cherchez-vous à localiser un point chaud, à surveiller un point précis, à étudier un flux thermique ou à mesurer une température interne ?
Conditions de la cible : où se trouve la cible ? Est-elle en mouvement, enfermée, difficile d’accès ou alimentée électriquement ?
Exigences de test : de quelle plage de température, de quelle zone de mesure, de quelle fréquence d’échantillonnage, de quel type de sortie et de quelle durée de test avez-vous besoin ?
Conditions de surface et d’observation : notez le matériau de la surface, le revêtement, les sources de chaleur à proximité, l’angle d’observation, la distance, ainsi que la présence éventuelle d’une vitre ou d’un boîtier.
Configuration du capteur de contact : si vous utilisez un thermocouple, décrivez l’emplacement de la jonction, la méthode de montage, le cheminement des fils, la gestion de la température de référence et l’isolation électrique.
Critères d’acceptation : précisez la charge de fonctionnement, la vérification de la référence et la règle de réussite ou d’échec.
Grâce à ces précisions, il devient plus facile de choisir une méthode de mesure adaptée et d’éviter de comparer des relevés correspondant à des emplacements ou des conditions différents.
