Comment les caméras OGI détectent les fuites d'ammoniac

{{{sourceTextContent.subTitle}}}

Une caméra d'imagerie optique des gaz (OGI) peut aider une équipe industrielle à localiser un panache d'ammoniac sans avoir à toucher les équipements. L'opérateur balaye la scène du regard et recherche un mouvement caractéristique du gaz à proximité de la source présumée. Cela peut permettre de couvrir une vaste zone de réfrigération

{{{sourceTextContent.description}}}

Une caméra d'imagerie optique des gaz (OGI) peut aider une équipe industrielle à localiser un panache d'ammoniac sans avoir à toucher l'équipement. L'opérateur balaye la scène du regard et recherche un mouvement caractéristique du gaz à proximité de la source présumée. Cela permet d'inspecter plus rapidement une grande zone de réfrigération que de vérifier chaque point à courte distance.

La caméra doit être conçue et configurée spécifiquement pour l'ammoniac. Une caméra thermique classique ne suffit pas. Le résultat dépend également de l’objectif, de la mise au point, de la distance, de l’arrière-plan, du flux d’air et de l’angle de vue.

Ce guide se concentre sur la caméra elle-même : comment elle crée l’image, quelles sont les caractéristiques importantes, comment l’installer sur le terrain et comment utiliser l’image lors d’une inspection industrielle.

Ce que la caméra détecte réellement
Une caméra OGI pour l’ammoniac ne capture pas l’image du gaz en lumière visible. Elle détecte une variation du rayonnement infrarouge le long du trajet optique.

Application de la caméra thermique à la détection de gaz

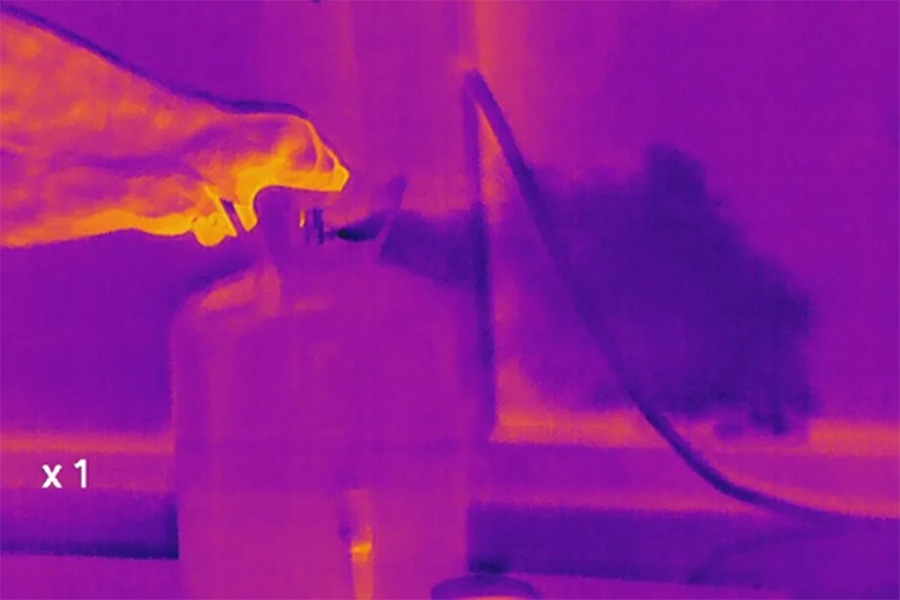

Le rayonnement infrarouge se propage de l’arrière-plan vers la caméra. Lorsqu’un panache d’ammoniac traverse ce trajet, le gaz absorbe le rayonnement dans une partie du spectre infrarouge. Une caméra dotée d’une réponse spectrale et d’un filtre adaptés peut détecter cette différence. Le traitement d’image permet ensuite à l’opérateur de percevoir le signal variable sous la forme d’un panache en mouvement. Pour une explication plus approfondie de cette chaîne optique, consultez la section consacrée au fonctionnement des caméras d’imagerie optique des gaz.

Quatre éléments doivent fonctionner de concert :

La caméra doit être sensible à une région spectrale dans laquelle l’ammoniac absorbe le rayonnement infrarouge.
Le panache doit passer entre la caméra et un arrière-plan pertinent.
La scène doit offrir un contraste radiatif suffisant pour le détecteur.
Le panache doit produire un motif détectable qui se démarque du bruit de fond et des mouvements de la scène.
Si l’un de ces éléments est défaillant, le panache peut apparaître faible, voire ne pas apparaître du tout.

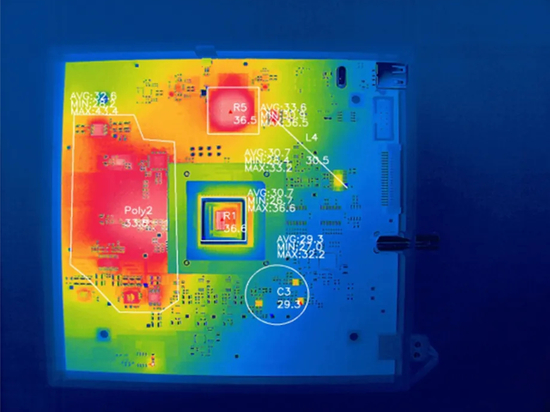

En quoi une caméra thermique standard est-elle différente ?
Une caméra thermique standard affiche principalement la température de surface. Elle est conçue pour comparer le rayonnement infrarouge émis par des objets solides tels que des tuyaux, des moteurs, des réservoirs et des composants électriques.

Une caméra OGI intègre une conception optique spécifique aux gaz. Son détecteur et son filtre doivent correspondre au comportement d’absorption du gaz cible. Il ne faut pas supposer qu’une caméra configurée pour détecter d’autres gaz est capable de détecter l’ammoniac.

Lors de l’achat, la question clé n’est pas « S’agit-il d’une caméra infrarouge ? » Mais « Le modèle exact de la caméra et sa configuration optique prennent-ils en charge la détection de l’ammoniac ? » Le guide de Raythink | Raytron Industrial, qui répertorie les gaz détectables par les caméras OGI, explique pourquoi la couverture des gaz varie en fonction de la bande optique.

Caractéristiques de la caméra importantes pour l’imagerie de l’ammoniac
Commencez par vérifier la compatibilité avec le gaz, puis assurez-vous que l’ensemble du système d’imagerie est adapté à la tâche. La qualité générale de l’image thermique ne peut se substituer à une configuration vérifiée pour l’ammoniac.

Caractéristique de la caméra Pourquoi elle est importante sur le terrain Que vérifier
Compatibilité documentée avec l’ammoniac La détection des gaz dépend de la configuration optique. Documents actuels du fabricant mentionnant le NH₃ pour le modèle précis.
Réponse spectrale et filtre : la bande optique doit correspondre à une raie d’absorption de l’ammoniac. Le détecteur et le filtre montés sur la caméra.
Résolution du détecteur : la résolution influe sur le niveau de détail que l’opérateur peut percevoir autour d’éléments de petite taille ou éloignés. Format du détecteur par rapport à la distance d’observation et à la taille de la cible.
Objectif et champ de vision L’objectif détermine la couverture de la scène et la taille apparente de la source. Options d’objectif, champ de vision et géométrie prévue entre la caméra et la source.
Contrôle de la mise au point : une mise au point inadéquate peut masquer un panache faible ou rendre sa source difficile à localiser. Mise au point manuelle ou automatique et son fonctionnement en fonction de la distance prévue.
Modes d’amélioration de la détection des gaz : un traitement adapté peut faciliter la reconnaissance du mouvement du panache. Modes d’imagerie des gaz disponibles et mode de contrôle par l’opérateur.
Enregistrement d’images et de vidéos : une image enregistrée doit fournir suffisamment de contexte pour le suivi de maintenance. Vidéos, images fixes, horodatages, notes et formats d’exportation.
Conception pour le terrain industriel : la caméra doit être adaptée à l’environnement de travail prévu. Température de fonctionnement, autonomie de la batterie, indice de protection, commandes et règles éventuelles relatives à l’équipement sur site.
Les longueurs d’onde exactes, les valeurs de sensibilité et les limites de détection sont spécifiques à chaque modèle. Vérifiez-les dans la documentation actuelle du modèle de caméra concerné. Ne copiez pas une valeur provenant d’un autre modèle et n’utilisez pas un résultat de laboratoire comme garantie générale pour une utilisation sur le terrain.

La configuration sur le terrain influe sur l’image du panache
Une caméra peut prendre en charge l’ammoniac tout en produisant une image de mauvaise qualité. Les performances de l’OGI dépendent de l’ensemble de la scène, et pas uniquement du détecteur. La synthèse de l’EPA américaine sur les limites de détection de l’OGI identifie les propriétés du gaz, la conception de la caméra, la distance, l’arrière-plan et les conditions environnementales comme des facteurs importants.

Imagerie infrarouge des gaz – Détection des fuites d’ammoniac
Facteur de terrain Ce que l’opérateur peut voir Mesures pratiques
Contraste de l’arrière-plan : un panache peut disparaître sur un arrière-plan faible ou complexe. Changez de position afin que le panache passe devant un arrière-plan plus simple présentant un contraste infrarouge plus marqué.
Ligne de visée : des tuyaux, des isolants, des protections ou des structures peuvent obstruer une partie du panache. Utilisez un autre angle d’observation validé plutôt que de supposer que la source est dégagée.
Distance et champ de vision : un champ de vision large couvre davantage d’équipements mais peut rendre un petit panache plus difficile à localiser. Adaptez l’objectif et la distance à la taille de la zone cible.
Mise au point : des contours flous et une image floue rendent le mouvement du panache plus difficile à distinguer de la scène. Remettez au point lorsque la distance d’observation ou le plan cible change.
Angle d’observation : un seul angle peut masquer la source derrière des équipements proches. Effectuez un balayage depuis plusieurs angles sûrs lorsque l’accès au site le permet.
Vent ou ventilation : les courants d’air modifient la direction, la vitesse et la dispersion du panache. Observez le schéma de mouvement et notez les conditions de circulation de l’air.
Vapeur, pluie, reflets et équipements en mouvement D’autres mouvements ou effets infrarouges peuvent ressembler à du gaz ou le masquer. Faites une pause, changez de point de vue ou comparez le schéma depuis une autre position.
État de fonctionnement des équipements Un rejet peut n’apparaître que dans certaines conditions de fonctionnement. Notez si le système est en marche, à l’arrêt, en cours de chargement, en décharge ou dans un autre état connu.
Il n’existe pas de distance, de différence de température ou de concentration unique garantissant l’apparition d’un panache d’ammoniac visible dans toutes les situations. L’opérateur doit évaluer l’image réelle et consigner les conditions dans lesquelles elle a été capturée.

Une image négative a également ses limites. Si aucun panache n’apparaît, vérifiez la mise au point, l’arrière-plan, l’angle, la distance, le flux d’air et la configuration de la caméra pour l’ammoniac avant de clore l’observation.

Comment configurer la caméra pour une inspection industrielle
Une procédure de prise de vue reproductible aide les différents opérateurs à couvrir la même zone et à comprendre les relevés de chacun.

Vérifiez la configuration relative à l’ammoniac
Vérifiez le modèle exact, le détecteur, le filtre, l’objectif et la liste actuelle des gaz avant le travail sur le terrain. Si les documents ne mentionnent pas l’ammoniac pour cette configuration, ne présumez pas que la gamme de produits le prend en charge.

Planifiez des positions d’observation pratiques
Utilisez le tracé du site et la disposition des équipements pour identifier des points de vue dégagés sur les zones concernées. Notez les limites d’accès, les obstacles à la vue, ainsi que les distances pratiques les plus proches et les plus éloignées. Les consignes de sécurité sur site continuent de régir l’emplacement où l’opérateur est autorisé à se tenir.
Créez une scène exploitable
Placez le trajet présumé du gaz sur un arrière-plan qui aide la caméra à offrir un bon contraste. Évitez tout encombrement inutile lorsqu’un autre angle de vue est disponible. Conservez suffisamment d’équipements environnants dans le cadre pour identifier la source ultérieurement.

Réglez la mise au point et le mode d’imagerie
Faites la mise au point sur le plan cible, puis sélectionnez le mode d’imagerie des gaz approprié. N’utilisez pas le zoom numérique pour pallier l’absence d’un objectif de meilleure qualité, d’une position agréée plus proche ou d’une mise au point correcte.

Effectuez un balayage selon un schéma stable
Parcourez la zone prévue dans un ordre cohérent. Maintenez la vue suffisamment longtemps pour observer le mouvement du panache. Changez d’angle lorsque des équipements à proximité masquent la source ou que l’arrière-plan n’est pas clair.

Enregistrez la constatation avec son contexte
Enregistrez l’image ou la vidéo, l’équipement ou la zone concernée, l’heure, l’état de fonctionnement, la distance d’observation, l’arrière-plan et les conditions connues de circulation d’air. Une image rapprochée du panache est utile, mais une image de contexte plus large peut aider le personnel de maintenance à retrouver le même emplacement.

Utilisation de la caméra dans les zones de réfrigération à l’ammoniac
Pour la réfrigération à l’ammoniac, le parcours peut être organisé par zone d’exploitation. Cela permet de lier le travail de la caméra à la configuration de l’usine plutôt qu’à une liste universelle non vérifiée de pièces susceptibles de fuir.

Zone Utilisation de la caméra Conditions d’observation
Réception et stockage de l’ammoniac : balayez visuellement les équipements et interfaces contenant de l’ammoniac dans la zone définie. Identifiez des arrière-plans clairs et enregistrez l’activité de fonctionnement.
Zone du condenseur : observez les équipements accessibles depuis des positions permettant de voir à la fois la zone source et le trajet du panache. Tenez compte du vent extérieur, des structures et des changements d’arrière-plan.
Tuyauteries d’ammoniac et récipients sous pression Suivez le trajet visible du gaz le long de l’itinéraire prévu. Ajustez la mise au point et l’angle à mesure que la distance et l’orientation des tuyaux changent.
Locaux de réfrigération Balayez les zones incluses dans le périmètre d’inspection du site. Tenez compte de la ventilation, des obstructions visuelles et des équipements en mouvement.
Salle des machines : empruntez un parcours stable pour couvrir les équipements inclus dans le plan de travail. Gérez les éléments de fond gênants et préservez un contexte clair des actifs dans les enregistrements.
D’autres applications de l’ammoniac nécessitent un parcours d’inspection basé sur le processus spécifique et la disposition des équipements. Une usine d’engrais, une usine chimique, un terminal de chargement ou un site de stockage ne doit pas réutiliser un parcours de réfrigération sans vérifier ses équipements et ses conditions de fonctionnement.

Ce que l’image de la caméra indique à l’opérateur
L’image OGI est particulièrement utile pour trois tâches :

montrer qu’un motif infrarouge en forme de panache est présent dans la scène observée ;
aider l’opérateur à délimiter la zone source probable ; et
fournir des preuves visuelles pour le suivi de maintenance et une comparaison ultérieure.
L’image à elle seule ne vous dit pas tout. Une vue OGI qualitative ne permet pas de déterminer la concentration exacte de gaz, l’exposition des travailleurs, le débit de fuite ou les conditions d’accès en toute sécurité. Le détecteur d’ammoniac homologué sur le site, le système de surveillance fixe ou individuel, ainsi que la procédure de travail restent déterminants pour ces décisions.

Cela définit la place de l’OGI dans le processus d’inspection : il permet de balayer une vaste zone, de rendre le panache visible, d’orienter l’équipe vers la source et de conserver un enregistrement clair.

Que faut-il envoyer pour demander une recommandation concernant une caméra ?
Une analyse utile de la caméra commence par l’application, et non par une demande générique de produit. Envoyez au fournisseur suffisamment d’informations pour qu’il puisse vérifier la configuration optique et l’utilisation sur le terrain.

Une option pour les relevés d’ammoniac
Pour les relevés portables de fuites d’ammoniac, la caméra portable OGI RG630F est le modèle Raythink | Raytron Industrial pertinent à évaluer. Sa plage spectrale de 10,3 à 10,7 μm et son détecteur à filtre personnalisé permettent la détection de l’ammoniac. La caméra offre également une résolution infrarouge de 640 × 512, une mise au point manuelle, l’amélioration de l’image des gaz, la coloration des nuages de gaz, l’enregistrement d’images et de vidéos, ainsi que la prise en charge de la géolocalisation pour les travaux d’inspection.

Caméra portable RG630F OGI
Caméra portable RG630F OGI
Avant l’achat, fournissez au fournisseur un exemple concret d’inspection, en précisant notamment la distance par rapport au joint d’un compresseur, l’angle de vision disponible et si la zone est soumise à des exigences relatives aux atmosphères explosives. L’analyse doit porter sur :

l’ammoniac en tant que gaz cible et le procédé dans lequel il est utilisé ;
le type d’installation et les zones incluses dans l’étude ;
la géométrie de la source présumée et la taille approximative de la cible ;
les distances d’observation pratiques la plus proche et la plus éloignée ;
les arrière-plans probables, les obstructions de la vue et les angles de vision ;
la ventilation intérieure ou le vent et les conditions météorologiques extérieures ;
les états de fonctionnement des équipements que l’étude doit couvrir ;
les formats requis pour les images, les vidéos, les annotations et les rapports ;
les besoins en matière de batterie, de portabilité, de commande et de transfert de données ; et
les exigences relatives à l’équipement sur site ou à l’accès qui affectent l’utilisation de la caméra.
Demandez au fournisseur d’identifier la configuration exacte compatible avec l’ammoniac. La réponse doit porter sur le détecteur, le filtre, l’objectif, la méthode de mise au point, les modes d’imagerie, le flux de travail d’enregistrement, les hypothèses de terrain et les documents justificatifs actuels.

Placez la caméra au cœur de l’étude
Une étude OGI de l’ammoniac commence par une configuration correcte de la caméra et des conditions d’observation adaptées. L’opérateur contrôle ensuite la mise au point, la couverture de l’objectif, l’arrière-plan, l’angle et la qualité d’enregistrement. Ces choix déterminent l’utilité de l’image du panache pour la maintenance.
