Qu'est-ce que le NUC dans une caméra thermique ?

{{{sourceTextContent.subTitle}}}

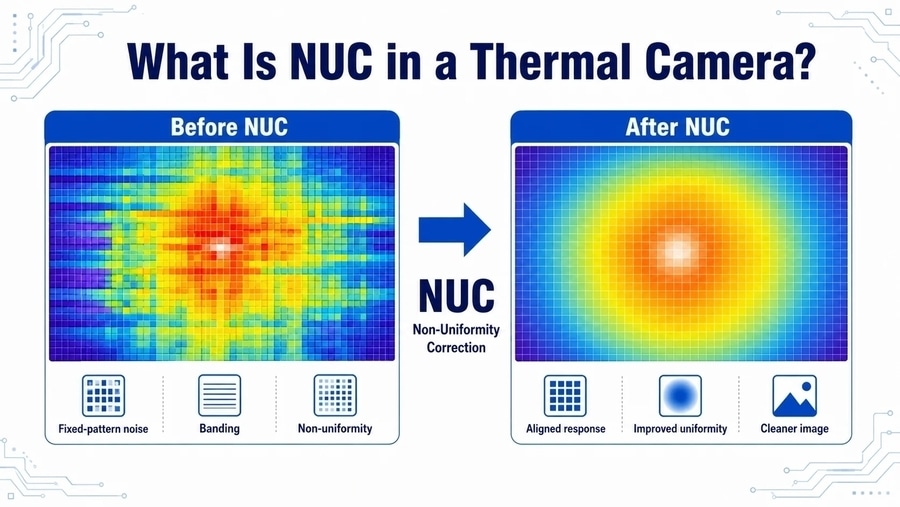

NUC signifie « correction de la non-uniformité ». Ce processus aligne les réponses des pixels du détecteur afin qu’une scène thermique non uniforme apparaisse plus homogène à l’écran. Sur de nombreuses caméras thermiques à obturateur, un cycle NUC provoque un léger clic et une brève pause, car un in

{{{sourceTextContent.description}}}

NUC signifie « correction de la non-uniformité ». Cette fonction aligne les réponses des pixels du détecteur afin qu'une scène thermique non uniforme apparaisse plus homogène à l'image. Sur de nombreuses caméras thermiques à obturateur, un cycle NUC provoque un léger clic et une brève pause, car un obturateur interne se déplace devant le détecteur pour servir de référence.
Ce léger clic et cette brève pause sont normaux sur de nombreuses caméras à obturateur. La NUC compense les variations et les dérives d’un pixel à l’autre à mesure que les conditions internes changent. Elle favorise une imagerie stable, mais elle ne doit pas être confondue avec l’étalonnage en usine et ne garantit pas à elle seule la précision de la température sur le terrain.

Pourquoi les pixels d’un détecteur thermique ont-ils besoin d’être corrigés ?
Une matrice de détecteurs thermiques contient de nombreux éléments de détection. Même lorsque tous les pixels sont exposés à la même référence uniforme, leurs réponses individuelles varient légèrement. Les variations de fabrication, la température du détecteur, les composants électroniques et la chaleur dégagée par la caméra et l’optique peuvent modifier la réponse des pixels.
Si ces différences ne sont pas corrigées, l’image peut présenter un bruit à motif fixe, des ombres ou de fausses structures provenant du détecteur plutôt que de la scène. La technologie NUC applique des corrections pour que tous les pixels répondent de manière uniforme.
En termes simples, la technologie NUC corrige généralement le décalage et, dans certains systèmes, elle peut également corriger le gain. Mais le fonctionnement exact dépend de la conception spécifique du détecteur et de la caméra. Le NUC n’augmente pas la résolution optique et ne résout pas tous les types de problèmes d’image. Le flou de mise au point, la contamination de la fenêtre optique, les reflets, la saturation, la compression et les pertes atmosphériques nécessitent des vérifications distinctes.

Que se passe-t-il lors d’un NUC avec obturateur ?
Dans une caméra à obturateur, un obturateur interne se déplace entre l’objectif et le détecteur. L’obturateur présente une référence relativement uniforme sur l’ensemble de la matrice. La caméra mesure les réponses des pixels à cette référence et met à jour ses paramètres de correction.
Le détecteur ne peut pas voir la scène tant que l’obturateur est en place ; l’image en direct peut donc se figer brièvement. Ce mouvement peut produire un léger clic. L’interruption est brève, bien que sa durée et sa fréquence dépendent de la conception de la caméra et de son mode de fonctionnement.
Le NUC automatique se produit plus souvent après le démarrage ou lors de variations de la température interne ou ambiante. À mesure que la caméra se stabilise, l’intervalle peut varier. N’appliquez pas un temps de préchauffage ou un calendrier de NUC universel à tous les produits ; suivez les instructions du manuel correspondant au modèle précis.
Sur certaines caméras, vous pouvez également lancer un NUC manuellement ou coordonner le moment où il se produit. Cela s’avère pratique si vous souhaitez contrôler précisément le moment où l’interruption survient, bien que les options spécifiques et les réglages recommandés dépendent de la caméra.

Que signifie « NUC sans obturateur » ?
Le NUC sans obturateur élimine l’obturateur mécanique du chemin optique pendant la capture normale de l’image. La méthode de correction est spécifique à la conception du détecteur et de la caméra.
L’avantage réside dans une acquisition d’images ininterrompue, sans pause due à l’obturateur. Une conception sans obturateur doit néanmoins contrôler la non-uniformité résiduelle lorsque la température du détecteur varie. Les méthodes basées sur la scène doivent également éviter les erreurs de correction lorsque la scène observée change rapidement. Les performances radiométriques nécessitent une validation distincte pour chaque caméra et chaque plage de fonctionnement.

NUC, étalonnage et précision sont des concepts différents
Terme Ce qu'il décrit
NUC Correction de la non-uniformité et de la dérive de la réponse des pixels
Étalonnage Relation entre la réponse de la caméra et des conditions de référence connues
Précision de mesure Conformité attendue avec une référence dans des conditions définies
NETD Capacité à distinguer un faible contraste thermique dans des conditions d’essai spécifiées
La correction NUC garantit une réponse stable du détecteur, mais elle ne prouve pas qu’une température rapportée soit correcte. Une précision de mesure fiable sur le terrain nécessite également un étalonnage approprié et un niveau de détail suffisant de la cible à la mise au point et à la distance choisies. L’émissivité, le rayonnement réfléchi, la transmission atmosphérique et la transmission à travers toute fenêtre optique externe affectent le rayonnement utilisé pour la mesure de température.
Une caméra peut donc produire une image d’apparence nette après une NUC tout en fournissant une mesure erronée, car la cible ou la configuration de mesure n’est pas adaptée. En effet, la NUC porte sur l’uniformité, et non sur la précision radiométrique absolue. De même, le NETD décrit la sensibilité aux faibles différences thermiques, et non l’erreur de température absolue.
Utilisez ces termes séparément dans les procédures et les spécifications. Qualifier le NUC d’« étalonnage » complet peut masquer les contrôles supplémentaires requis pour la mesure radiométrique.

Quand faut-il déclencher le NUC ou approfondir l’analyse ?
N’utilisez le NUC manuel que lorsque la documentation de la caméra le recommande ou lorsqu’une procédure opérationnelle approuvée l’exige. N’improvisez pas de référence externe et ne modifiez pas la synchronisation automatique sans consignes spécifiques au modèle.
Un bref clic suivi d’une pause est normalement attendu dans une conception à obturateur. Procédez à une analyse lorsque de fortes non-uniformités persistent après que la caméra s’est stabilisée et a effectué sa correction normale, lorsque l’obturateur ne parvient pas à achever son mouvement, ou lorsque des interruptions anormales persistent dans des conditions stables.
Vérifiez d’abord le manuel, la mise au point, la propreté de la fenêtre optique, les paramètres d’image, la température de fonctionnement et tout journal d’erreurs pertinent. La persistance d’artefacts ou l’échec de la vérification des mesures peut nécessiter une intervention technique ou des contrôles d’étalonnage approuvés par le fabricant. Le recours répété à la fonction NUC ne remplace pas l’entretien optique ni la vérification de l’étalonnage.

Conclusion
Le NUC assure une plus grande uniformité des réponses des pixels d’un détecteur thermique lorsque les conditions internes changent. Les caméras à obturateur peuvent émettre un clic et marquer une pause lors de l’utilisation d’une référence interne ; les modèles sans obturateur appliquent d’autres méthodes de correction.

Module infrarouge non refroidi Turing A640H, module thermique non refroidi

Module d’imagerie infrarouge non refroidi TF384
Lors de l’évaluation des modules de caméras thermiques, considérez le NUC comme un élément parmi d’autres de la stabilité de l’image. Il ne remplace pas une optique adaptée, des entrées de mesure correctes, la vérification de l’étalonnage ou la maintenance. Pour connaître les durées exactes, les commandes et les critères d’intervention, consultez la documentation relative à la caméra thermique concernée.

FAQ
Une caméra thermique qui émet un clic est-elle défectueuse ?
Pas nécessairement. Dans une conception à obturateur, un léger clic et une brève pause de l’image indiquent généralement un cycle NUC. Consultez le manuel si le comportement change ou si des artefacts persistants apparaissent.
Le NUC sans obturateur est-il toujours préférable ?
Non. Il évite certes une interruption due à l’obturateur, mais la caméra doit tout de même contrôler la dérive liée aux variations de température du détecteur. Les méthodes basées sur la scène doivent également s’adapter à l’évolution du contenu de la scène. Pour une utilisation radiométrique, vérifiez les performances de mesure pour le modèle et la plage de fonctionnement précis.
Combien de temps dure un cycle NUC ?
L’interruption est généralement brève, mais sa durée varie selon la caméra et le mode de fonctionnement. Reportez-vous à la documentation du modèle concerné lorsque le temps est un facteur critique.
Peut-on désactiver le NUC automatique ?
Seules certaines caméras offrent des réglages manuels ou de synchronisation. Ne désactivez pas et ne retardez pas la correction automatique, sauf si la documentation du produit et la procédure approuvée le permettent.
